Sollwerte Für Den Notstrombetrieb - Deif AGC-4 Mk II Handbuch Für Konstrukteure

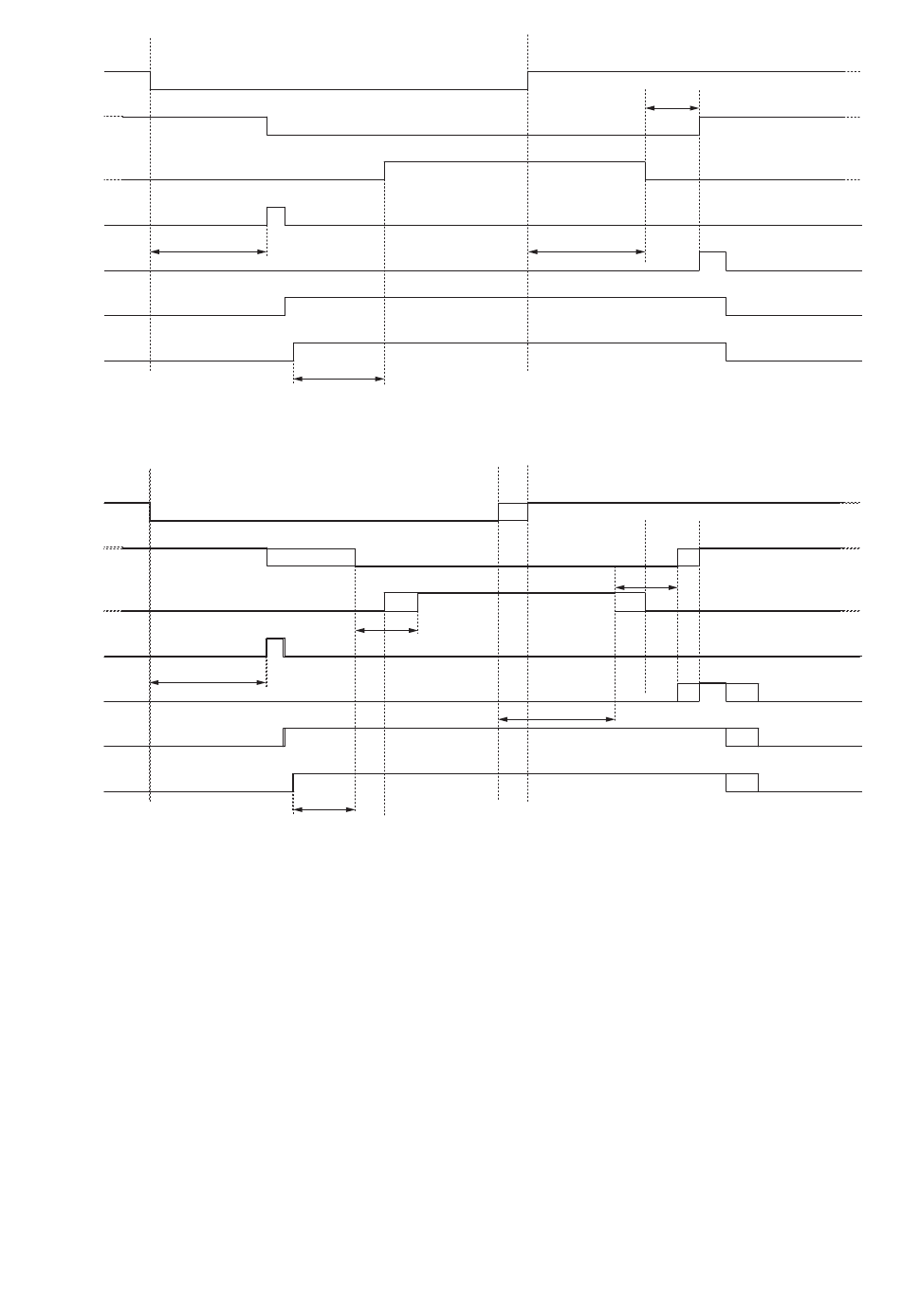

Beispiel 1: 7065 NS Notstrombehandlung: Motor starten und NS öffnen
Mains OK
MB On
GB On
Gen start seq
Gen stop seq
Gen running
Gen f/U OK
Mains failure
detected
Beispiel 2: 7065 NS Notstrombehandlung: Motor starten
Mains OK
MB On
GB On
Gen start seq
Gen stop seq
Gen running
Gen f/U OK
Mains failure
detected
Sollwerte für den Notstrombetrieb
Für die Timer müssen einige Sollwerte eingestellt werden, die angeben, wann die Timer starten sollen. Die Steuerung weist
unterschiedliche Sollwerte für verschiedene Situationen auf. Die Limite, innerhalb derer die Netzspannung liegen muss, bevor der
Netzfehler-Timer startet, werden unter den Parametern 7063 und 7064 festgelegt. Es gibt einen unteren (7063) und einen oberen
(7064) Limit. Außerdem verfügt die Steuerung über Limite für die Frequenz. Es gibt ebenfalls einen unteren (7073) und einen
oberen Limit(7074). Wenn die Netzspannung oder -frequenz einen dieser Limite über- bzw. unterschritten hat und der
entsprechende Fehler-Timer abgelaufen ist, wird der Notstrombetrieb gestartet.
Wenn die Netzspannung/-frequenz wieder in den vorgesehenen Bereich zurückgekehrt ist, können einige Hysteresen eingestellt
werden. Das Multi-line 2 bietet vier separate Hysteresen, die im Menü 7090 konfiguriert werden können. Die erste Hysterese ist für
die „Niederspannungsgrenze". Wenn die „Niederspannung" des Netzes auf 90 % (7063) eingestellt ist, startet das Multi-line 2 den
Notstrombetrieb, wenn die Spannung niedriger ist als 90 % der Nennspannung. Standardmäßig ist die Hysterese auf 0 % (7091)
eingestellt. Das bedeutet für dieses Beispiel, dass die Last wieder aus dem Netz eingespeist werden darf, wenn die Spannung über
90 % gestiegen ist. Wäre die Hysterese auf 2 % eingestellt, wäre erst wieder eine Einspeisung aus dem Netz zulässig, wenn die
Netzspannung über 92 % gestiegen ist.
Wenn z. B. die Niederspannung des Netzes auf 85 % und die Hysterese auf 20 % eingestellt ist, würde die Berechnung bedeuten,
dass erst bei einer Netzspannung von 105 % wieder auf den Netzbetrieb zurück gewechselt werden darf. Das Multi-line 2 erlaubt
DESIGNER'S HANDBOOK 4189341275B DE
t
FD
t
FU
t
FD
t
FU
Mains OK
t
GBC
t
Mains OK
t
MBC
t
FOD
t
MBC
FOD
Seite 64 von 202
