Wenn der Betriebsstundenzähler 1000 Stunden erreicht hat, setzt die Steuerung die Stunden nur für die Ölwechselfunktion zurück.

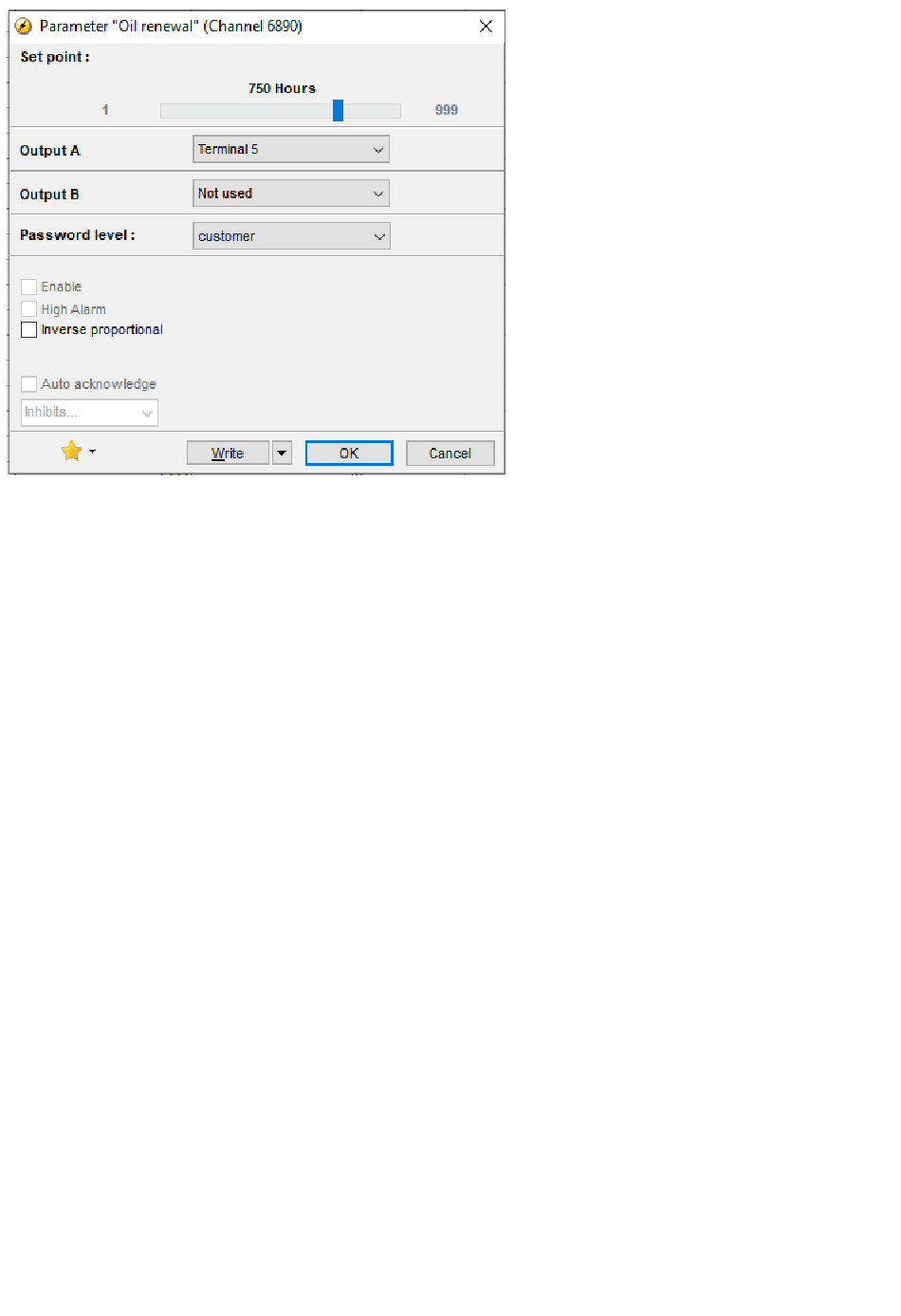

Beispiel: Der Sollwert wurde auf 750 Stunden eingestellt und die Invertierung ist nicht aktiviert. In diesem Fall schließt sich das
Relais nach 750 Stunden und bleibt geschlossen, bis 1000 Stunden erreicht sind. Dann beginnt der Betriebsstundenzähler wieder
bei 0 Stunden.

6.15 Schalterfunktionen

6.15.1 Schaltertypen

Es gibt fünf mögliche Einstellungen für Netz- und Generatorschalter.

Continuous NE und Continuous ND

Dieser Signaltyp wird meist in Verbindung mit einem Schütz verwendet. Die AGC benutzt hier nur das ‚Schalter-Schließen'-Relais.
Das Relais wird zum Öffnen und Schließen des Schützes verwendet. Das 'Schalter-öffnen'-Relais kann auch für andere Zwecke
benutzt werden. Bei Dauer-NE ist das Relais erregt, um den Schalter einzuschalten. Bei Dauer-ND ist das Relais abgefallen, um
den Schalter einzuschalten (Netzschalter-Notstrom).
Impuls
Dieser Signaltyp wird meist in Verbindung mit einem Leistungsschalter verwendet. Bei der Impulseinstellung benutzt die AGC das
„Schalter schließen"- und das „Schalter öffnen"-Relais. Zum Schließen des Leistungsschalters schließt das ‚Schalter-Schließen'-
Relais kurzzeitig. Zum Öffnen des Schalters schließt das 'Schalter-öffnen'-Relais ebenfalls kurzzeitig.
External/ATS no control
Dieser Signaltyp meldet nur die Schalterposition, der Schalter wird jedoch nicht von der AGC gesteuert.
Compact (Kompaktschalter)
Dieser Signaltyp wird meist mit einem Kompaktschalter, einem direkt gesteuerten und motorbetriebenen Schalter, kombiniert. Bei
der Einstellung „Kompaktschalter" benutzt die AGC das „Schalter schließen"- und das „Schalter öffnen"-Relais. Das ‚Schalter-
Schließen'-Relais schließt kurzzeitig, um den Kompaktschalter zu schließen. Das „Schalter-Öffnen"-Relais schließt, um den
Kompaktschalter zu öffnen. Es bleibt so lange geschlossen, bis die Speicherfeder gespannt ist. Wird der Kompaktschalter extern
geschaltet, wird er vor dem nächsten Schließen automatisch gespannt.
ANMERKUNG Ist der Kompaktschalter ausgewählt, kann die Länge des Ausschaltimpulses eingestellt werden. Dies erfolgt in
Menü 2160/2200.
DESIGNER'S HANDBOOK 4189341275B DE Seite 132 von 202
