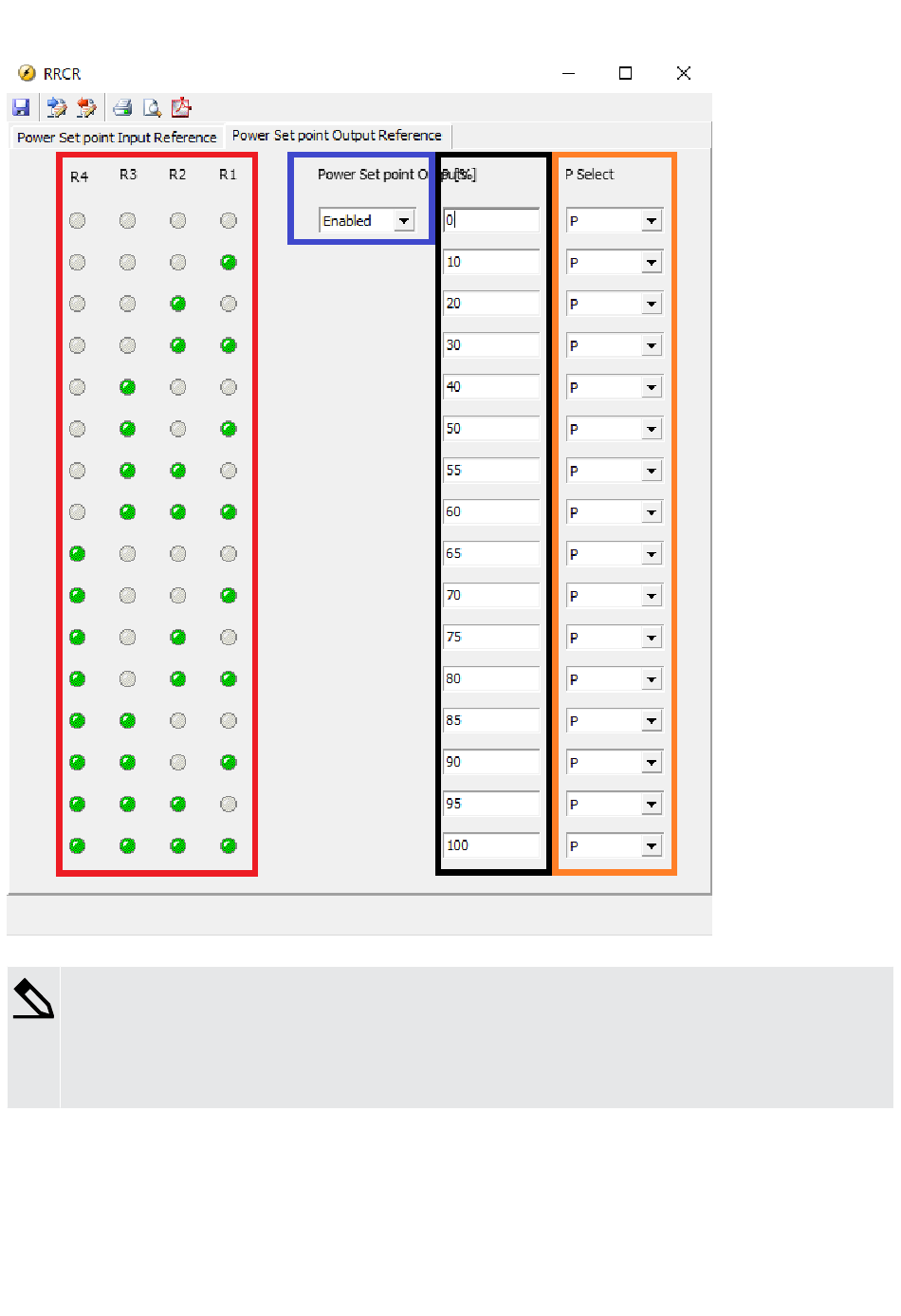

Abbildung 6.5 Beispiel für Leistungssollwertausgänge für RRCR
Beispiel des Leistungssollwert-Ausgangs für RRCR
Wie die Abbildung zeigt, ist der Leistungssollwertausgang für RRCR aktiviert.
Wenn der Leistungssollwert der Steuerung 30 bis 39 % beträgt, werden R1 und R2 aktiviert.
Wenn der Leistungssollwert der Steuerung 40 bis 49 % beträgt, wird R3 aktiviert.
Auf der linken Seite sind die 16 Ausgangskombinationen dargestellt (rote Box). Diese können Sie nicht ändern.
RRCR wird über die Leistungssollwertausgänge (blaue Box) aktiviert (standardmäßig deaktiviert).
Wählen Sie für jede Ausgangskombination unter P [%] (schwarze Box) den Leistungssollwert aus.
