Beispiel für die Kompensation der Abweichung vom Sollwert
°C/Gain
100
90
0
Temperature
Set point

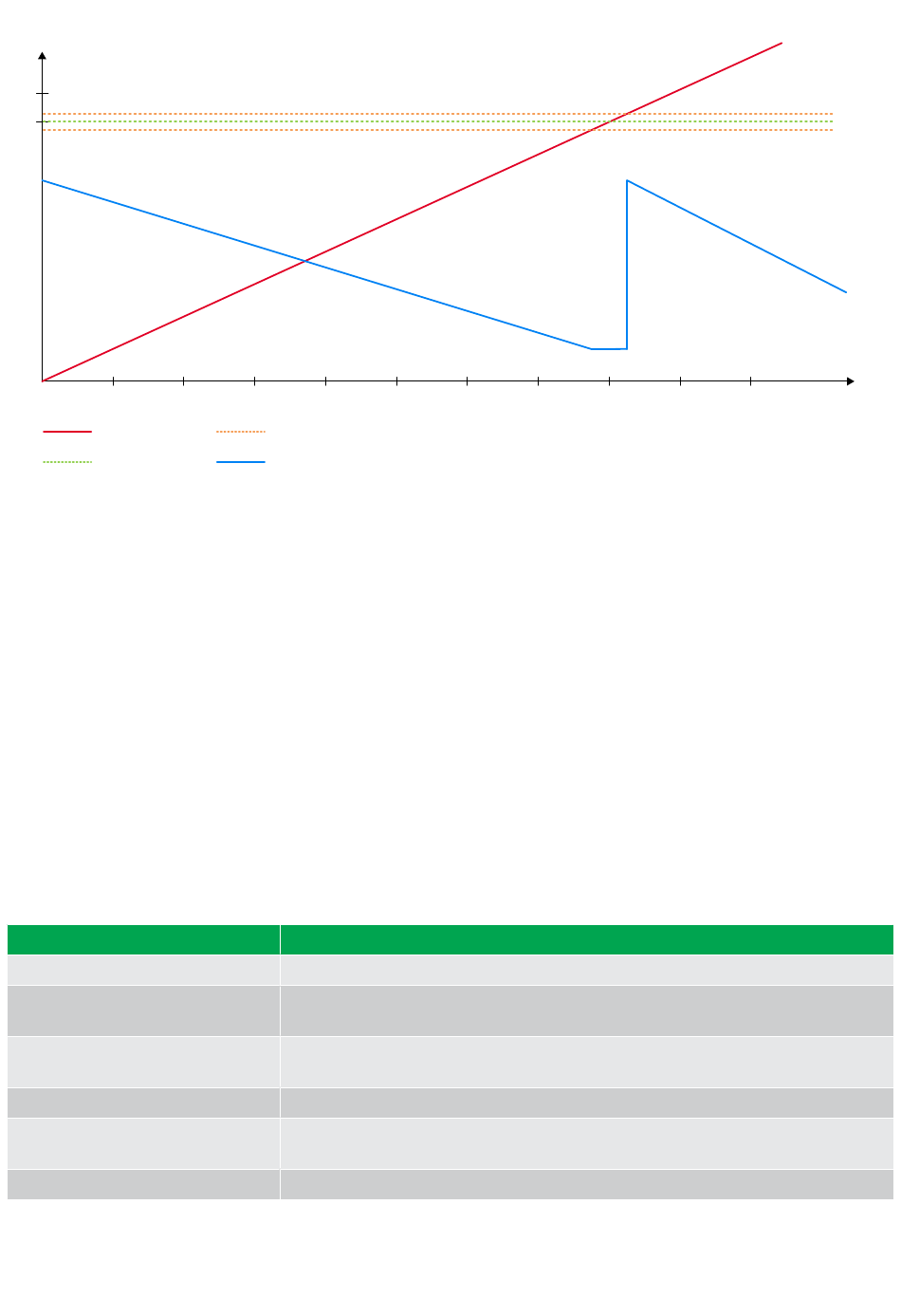

Das obige Diagramm zeigt, wie die Reaktion auf eine Sollwertabweichung aussehen kann.
Eine Abweichung vom Sollwert kann durch einen Anstieg der Kühlwassertemperatur in einem Aggregat verursacht werden. Liegt die
Temperatur unterhalb des Sollwertes, ist die Verstärkung sehr hoch. Nähert sie sich jedoch dem Sollwert, verringert sich die
Kompensation der Verstärkung. Innerhalb der Aktivierungsgrenze beträgt die Verstärkung den Nennwert.
Wenn die Temperatur weiter ansteigt, überschreitet sie erneut die Aktivierungsgrenze. Und wenn die Temperatur über dem Sollwert
liegt, wird die Verstärkung augenblicklich erhöht. Wenn die Temperatur noch weiter ansteigt, nimmt die Verstärkungskompensation
wieder ab.
7.5

M-Logic

7.5.1 Einführung
Alle Funktionen der PID-Regler von den Steuerungen können mithilfe der M-Logic aktiviert und deaktiviert werden. Im Folgenden
werden die Ereignisse und Befehle beschrieben, die mit den PID-Reglern zusammenhängen.
7.5.2

Events

M-Logic, Ereignisse, Mehrzweck-PID Anmerkungen
PID [1-6] aktiv
PID [1-6] Min. Ausgang
PID [1-6] Max. Ausgang
PID [1-6] Ausgang eingefroren
PID [1-6] mit Eingang [1-3]
PID [1-6] Modbus-Regelung
DESIGNER'S HANDBOOK 4189341275B DE
Deadband
Gain
Wird aktiviert, wenn der PID aktiv ist.
Wird bei minimalem Ausgang des PID aktiviert (unterhalb des
AusgangsparametersSollwert M-Logic min. Ereignis).
Wird bei maximalem Ausgang des PID aktiviert (oberhalb des
AusgangsparametersSollwert M-Logic max. Ereignis).
Wird aktiviert, wenn der PID eingefroren ist.
Dieses Ereignis ist aktiv, wenn die dynamische Eingangsauswahl Eingang [1-3] für die
Ausgangsberechnung ausgewählt hat.
Wird aktiviert, wenn die Modbus-Fernsteuerung dieses PIDs angefordert wird.
Time
