Spannungsniveau Wiederholungsdurchlauf
Unter Parameter 2265 wird eingestellt, wie niedrig die Spannung sein muss, bevor der Schalter während des
Wiederholungsdurchlaufes geschlossen werden darf. Liegt die Spannung nicht unter dem Wert für „Spannungsniveau
Wiederholungsdurchlauf", wenn der „Spannungsentladungs-Timer" abgelaufen ist, wird das entsprechende Aggregat beim CBE-
Wiederholungsdurchlauf ausgeschlossen.
Parameter
2265
Spannungsentladungs-Timer
Der Timer ist unter Parameter 2264 zu finden und gibt an, wie lange es ab der Deaktivierung der Erregung dauert, bis die Spannung
unter den Wert für „Spannungsniveau Wiederholungsdurchlauf" gesunken ist. Der Spannungsentladungs-Timer kann entweder
durch eine neue Startanforderung oder durch das Öffnen des Generatorschalters gestartet werden. Die verschiedenen Reaktionen
sind abhängig von der Einstellung unter „Erregungssteuerung während Abkühlung". Die beiden unten gezeigten

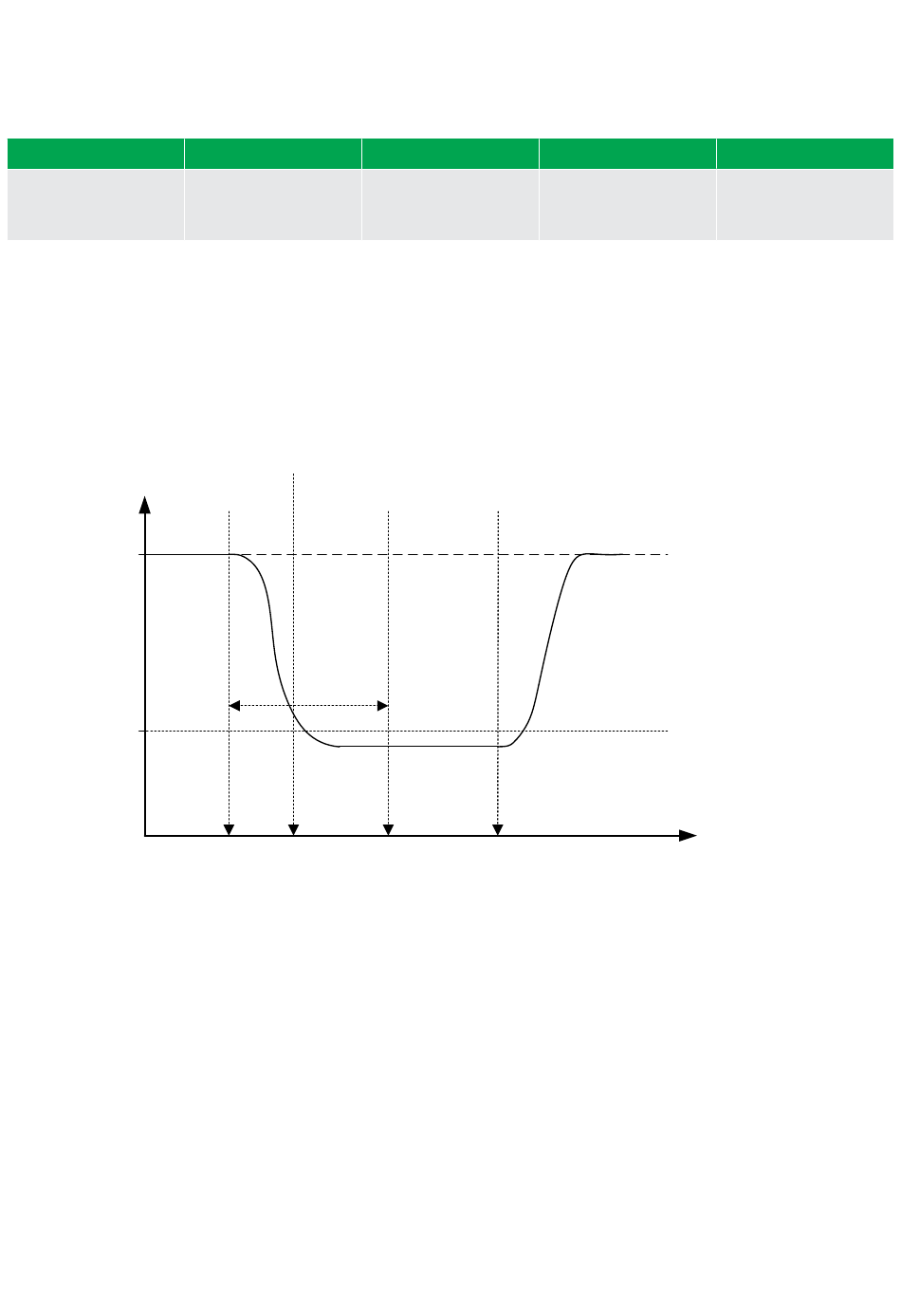

Wiederholungsdurchläufe dienen zum besseren Verständnis:
% of nominal
voltage
100
Voltage rerun
level (2265)
0
Im obigen Diagramm wird die Erregung deaktiviert, sobald der Schalter geöffnet wird. Kurz nachdem der Schalter geöffnet wurde,
erscheint eine neue Startanforderung. Die Steuerung wartet mit dem Schließen des GS, bis der „Spannungsentladungs-Timer"
abgelaufen ist.
DESIGNER'S HANDBOOK 4189341275B DE
Element
Spannungsniveau
Wiederholungsdurchlauf
New start
request
GB open GB close
Voltage
discharge
(2264)
Bereich
30 %
100 %
CBE Break Lim
(2252) expired
Standard
30 %
Time
Anmerkung
Der Parameter wird von
den Aggregaten nicht
gemeinsam genutzt!
