6.46 Differenzialmessung

Mit der Differenzialmessfunktion kann die AGC zwei analoge Eingänge vergleichen. Sie können einen Alarm und/oder ein Relais
konfigurieren, das aktiviert wird, wenn die Differenz den konfigurierten Sollwert überschreitet.

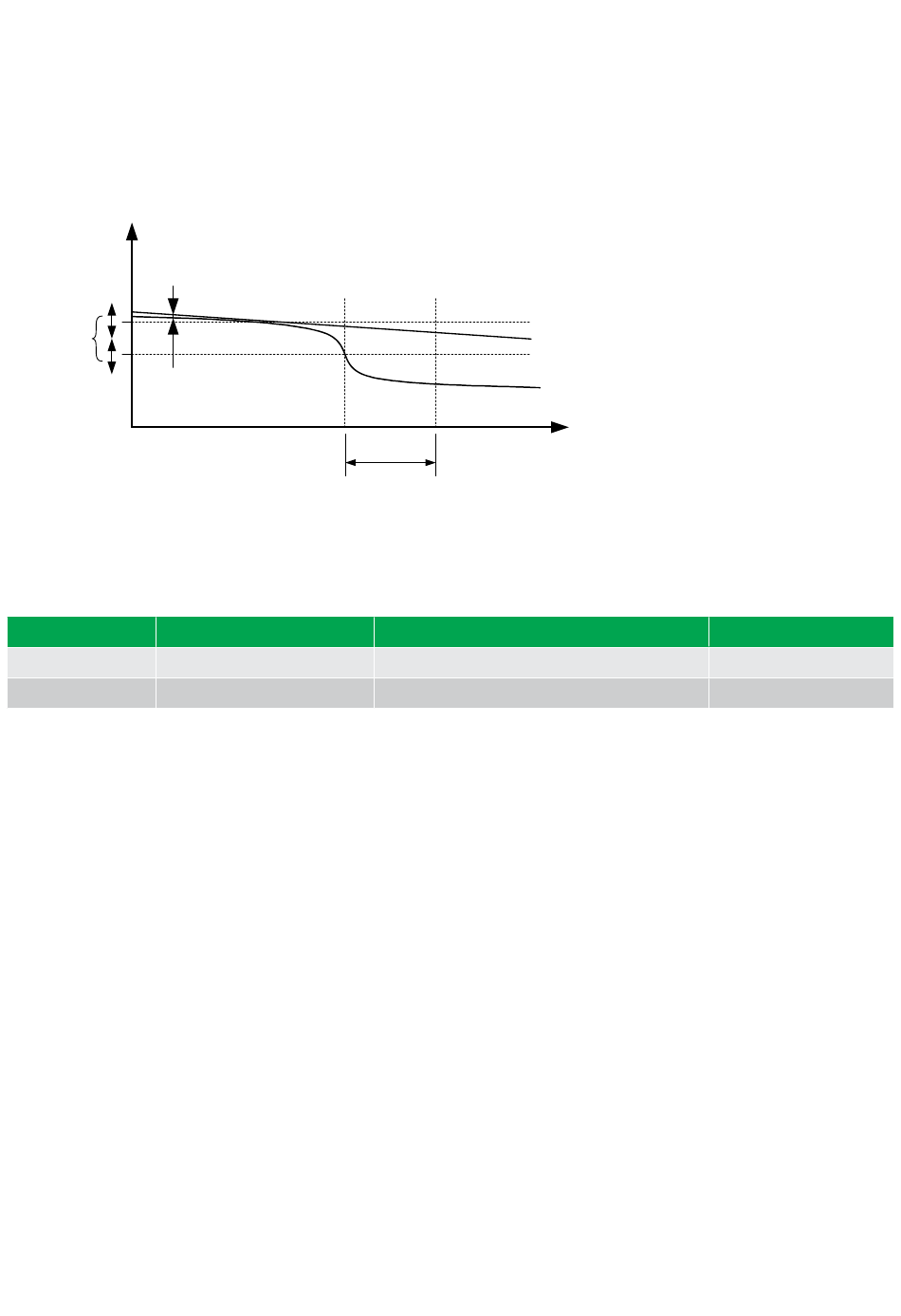

Zum Beispiel wird bei einer Luftfilterprüfung der Timer aktiviert, wenn der Sollwert (die Differenz zwischen PA (Analogeingang A)
und PB (Analogeingang B)) überschritten wird. Wenn der Messwert vor Ablauf des Timers den Sollwert unterschreitet, wird der
Timer gestoppt und zurückgesetzt.
Before filter
P
B
∆ P=P -P
A B
After filter
P
A
Neun verschiedene Differenzialmessungen zwischen zwei Analogeingangswerten können konfiguriert werden. Die Konfiguration der
Differenzialmessungen zwischen zwei Sensoren erfolgt in den Menüs 4600-4606, 4670-4676 und 4741-4746.
Auswahl für die Differenzialmesseingänge
Parameter Name
4601 Delta ana1 InpA
4602 Delta ana1 InpB
Die folgenden Eingänge sind möglich (abhängig von den Optionen der Steuerung):
• Multi-Eingänge
◦ 102, 105, 108
• CIO 308
◦ 1.08, 1.11, 1.14, 1.17, 1.20, 1.23, 1.26, 1.29
• MK-Messungen (Option H12)
◦ Öldruck (SPN 100)
◦ Kühlmitteltemperatur (SPN 110), Öltemperatur (SPN 175), Umgebungstemperatur (SPN 171), Ladeluftkühlertemperatur
(SPN 52), Kraftstofftemperatur (SPN 174)
◦ Kraftstoffvorlaufdruck (SPN 94), Luftfilter 1 Diff.druck (SPN 107), Luftfilter 2 Diff.druck (SPN 2809)
◦ Druck der Kraftstoffversorgungspumpe (SPN 1381), Kraftstofffilter Diff.druck SS (SPN 1382), Ölfilter Diff.druck (SPN 99)
◦ T Auspuff links (SPN 2434), T. Auspuff rechts (SPN 2433)
◦ Ölfilter Diff.druck (SPN 95)
◦ Belastung bei aktueller Drehzahl, Prozent (SPN 92)
◦ T. Wicklung am höchsten, T. Wicklung am niedrigsten, T. Wicklung 1, T. Wicklung 2, T. Wicklung 3
◦ DEF Niveau (SPN 1761), DEF Temp (SPN 3031)
• Externe Eingänge (Option H12)
◦ Ext. Ana. 1 to 8
• DVC 550 Temperaturen
◦ DEIF DVC 550 PT100_1 bis 6
• Analogeingang (Option M15.X)
DESIGNER'S HANDBOOK 4189341275B DE
Differential Differential
limit Alarm
Timer
value
Bereich
Siehe nachfolgende Liste.
Siehe nachfolgende Liste.
Standard
Multieing.102
Multieing.102
