Konfiguration der RRCR-Eingänge für Q- oder Cosφ-Sollwerteingänge
• Wählen Sie unter Q [%] (grüne Box) die gewünschten Blindleistungssollwerte aus. Beachten Sie, dass Q [%] bei kapazitiven
Sollwerten negativ sein muss.
• Wählen Sie unter Cosφ (violette Box) die gewünschten Cosφ-Sollwerte.
• Wählen Sie unter Erregung (gelbe Box) induktiv oder kapazitiv für Cosφ. Beachten Sie, dass die Auswahl hier keinen Einfluss
auf den Sollwert Q hat.
• Unter Q-Auswahl, wählen Sie die Regelung Aus, Q oder Cosφ. Wenn Aus gewählt wird, gibt es weder Blindleistung noch Cosφ-
Regelung.
Konfigurieren der Ausgänge in M-Logic
Sie können mit M-Logic auch die optionalen Ausgänge definieren. Wählen Sie die Ausgänge unter Ereignisse,
Leistungsbegrenzungsausgänge, Leistungsbegrenzungsausgang[1 bis 4]aus.

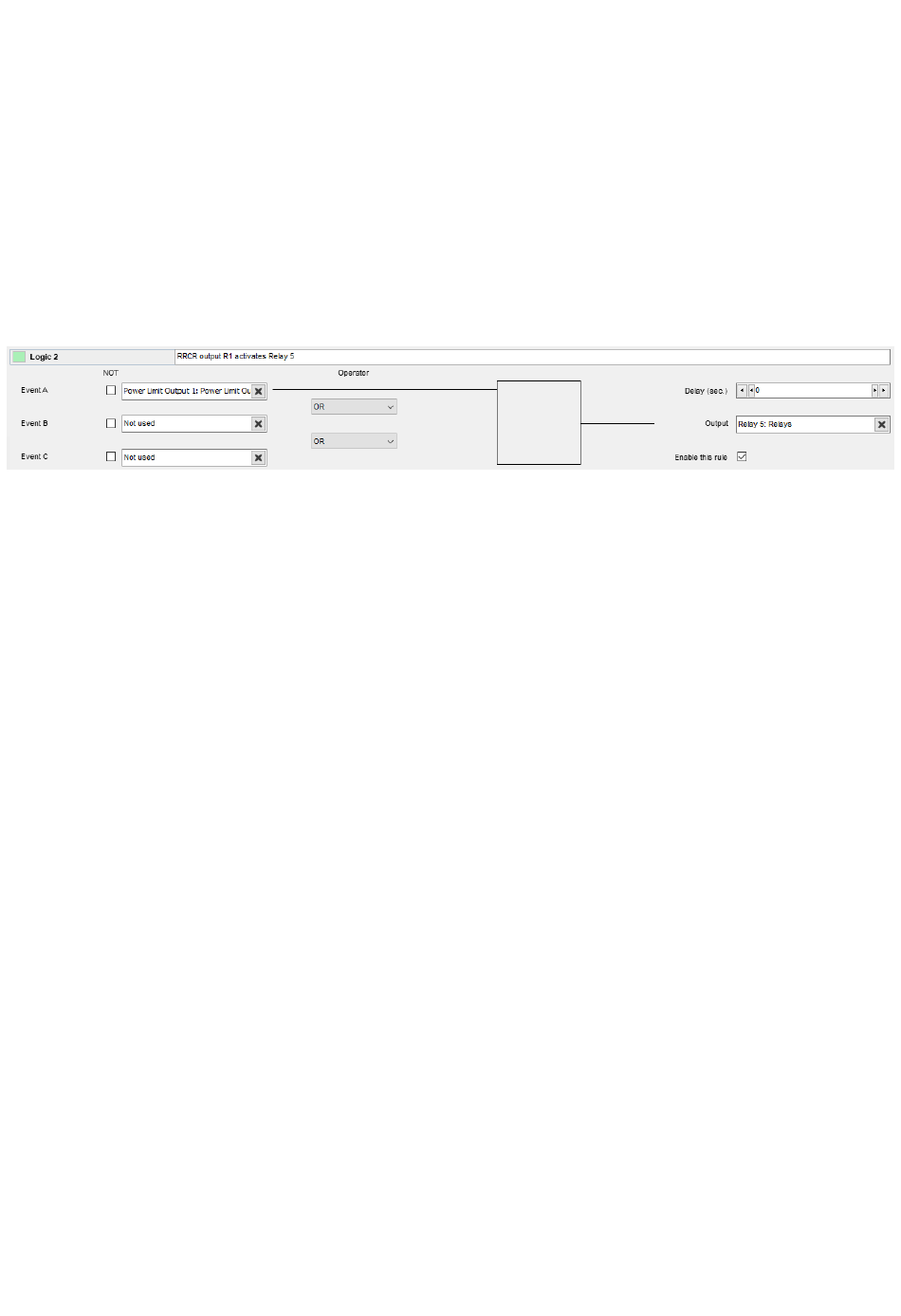

Abbildung 6.4 Beispiel für die RRCR-Ausgabe: RRCR-Ausgang R1 aktiviert das Relais 5
ANMERKUNG Die RRCR-Ein- und Ausgänge sind nicht verknüpft. Sie sind unabhängig voneinander.
Konfiguration der RRCR-Ausgänge (optional)
Definieren Sie unter Leistungssollwert Ausgangsreferenz die Relaisausgänge.
