Anlasser Ausrücken; Analoges Pick-Up-Signal - Deif AGC-4 Mk II Handbuch Für Konstrukteure

RPM
RPM
NOM
Running
feedback

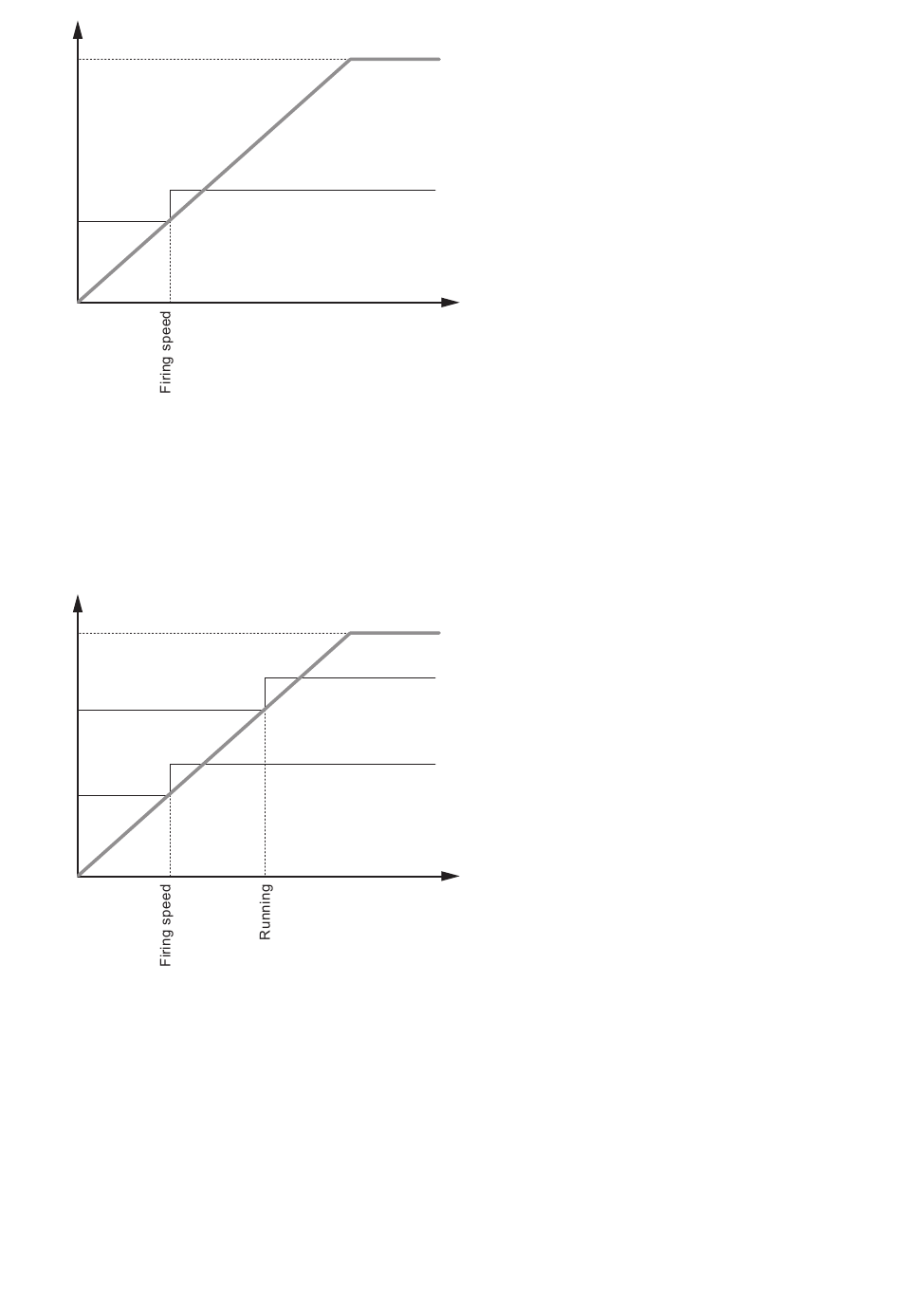

Das Diagramm zeigt, wie das digitale ‚Motor-läuft'-Signal aktiviert wird (Klemme 117) wenn der Motor seine Zünddrehzahl erreicht
hat.
Anlasser ausrücken
Ist der Digitaleingang „Anlasser ausrücken" aktiv, wird das Startrelais abgeschaltet. Der Eingang „Anlasser ausrücken"muss auf
einen freien Digitaleingang gelegt werden.
RPM
RPM
NOM
Running
feedback
Remove
starter
Das Diagramm zeigt, wie der Digitaleingang „Anlasser ausrücken" aktiviert wird, sobald das Aggregat die Zünddrehzahl erreicht hat.
Bei laufendem Motor ist die digitale Rückmeldung „Motor-läuft" aktiviert.
ANMERKUNG Das Signal „Motor läuft" wird über Digitaleingang (siehe Diagramm oben), Frequenzmessung über 32 Hz,
Drehzahlmessung durch magnetischen Impulsaufnehmer oder Motorkommunikation (Option 12) erkannt.
6.1.2

Analoges Pick-up-Signal

Falls ein magn. Pickup (MPU) verwendet wird, kann eine bestimmte Drehzahl für das Abschalten des Startrelais konfiguriert werden.
DESIGNER'S HANDBOOK 4189341275B DE
RPM
t
RPM
t
Seite 102 von 202
