3. Standardschutzfunktionen

3.1

Generell

Die Schutzfunktionen sind alle vom Typ „definierte Zeit", d. h. ein Sollwert und eine Zeit werden ausgewählt.
Lautet z. B. die Schutzfunktion „Überspannung", wird der Timer gestartet, sobald der Sollwert überschritten wird. Wenn der
Messwert vor Ablauf der Verzögerung den Sollwert unterschreitet, wird die Zeitfunktion unterbrochen und die Verzögerung
zurückgesetzt.

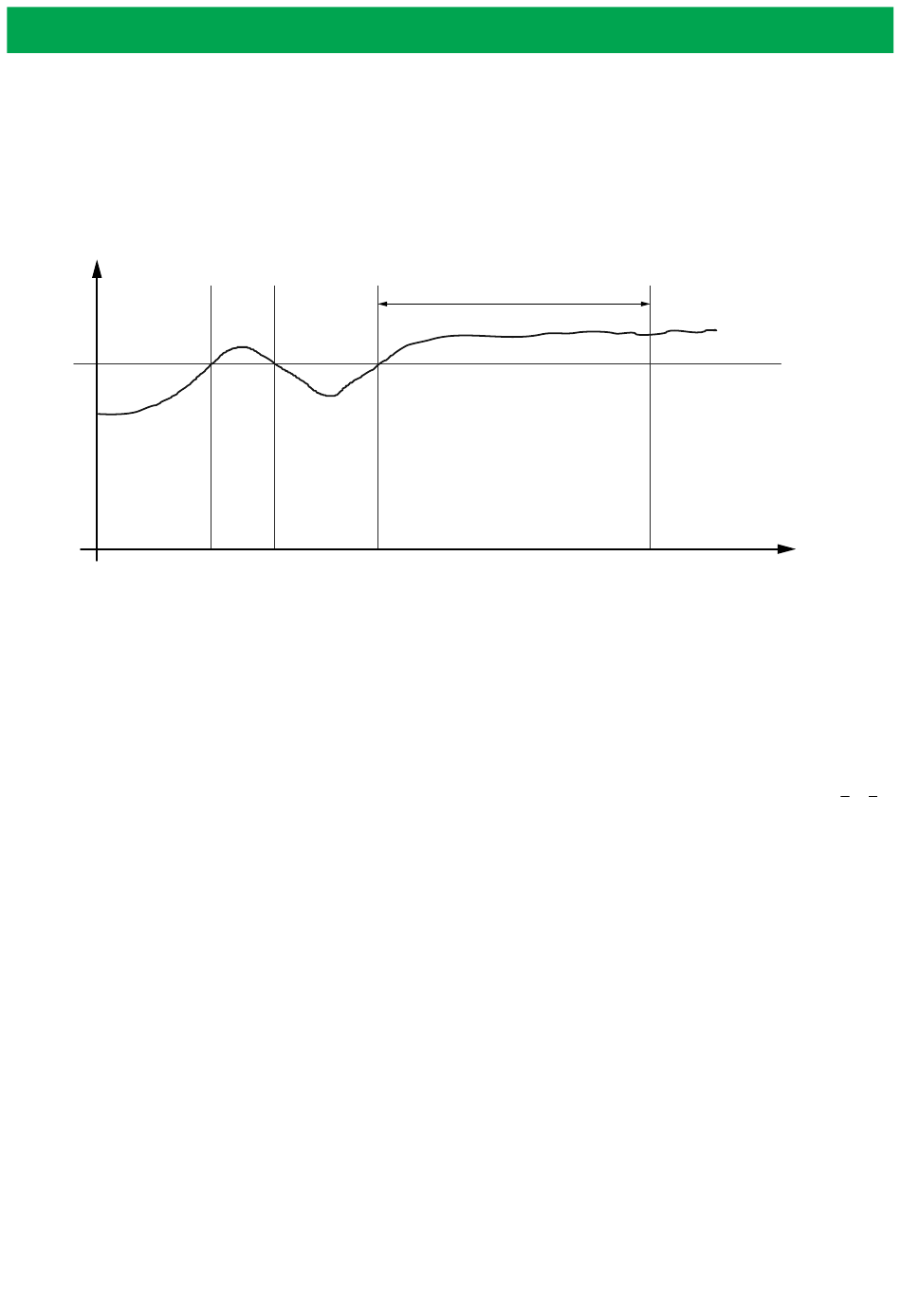

Timer setting
Measured value
Set point
Time
Timer Timer Timer Alarm
start reset start
Der Ausgang ist aktiviert, sobald der Timer ausgelaufen ist. Die Gesamtverzögerungszeit = die Verzögerungseinstellung +
Reaktionszeit.
Beim Konfigurieren der Parameter in der Steuerung von DEIF müssen die Messklasse der Steuerung und ein ausreichender
„Sicherheitszuschlag" berücksichtigt werden.
Beispiel
Ein Energieerzeugungssystem muss nicht wieder mit dem Netz verbunden werden, wenn die Spannung 85 % von Un ± 0 % < U <
110 % +/-0 %. Um ein Wiedereinschalten innerhalb dieses Intervalls zu gewährleisten, muss die Toleranz/Genauigkeit der
Steuerung (Klasse 1 des Messbereichs) berücksichtigt werden. Es wird empfohlen, den Einstellbereich 1 bis 2 % höher/niedriger als
den tatsächlichen Sollwert einzustellen, wenn die Toleranz des Intervalls ± 0 % beträgt. So kann sichergestellt werden, dass das
Aggregat nicht außerhalb des Intervalls Leistung ins Netz einspeist.
Phase-Null Spannungsalarme
Wenn die Spannungsalarme auf der Basis von Phase-Null-Messungen arbeiten müssen, passen Sie die Parameter 1201 (Aggregat/
Netz/Sammelschiene A) und 1202 (Sammelschiene) entsprechend an. Sie können wählen, ob Sie Phase-Phase-Spannungen,
Phase-Null-Spannungen oder Phase-Phase- / Phase-Null-Spannungen verwenden.
