In diesem Beispiel wird als Ausgangstyp „Analog" und als physischer Ausgang „Messumformer 68" ausgewählt. Die inverse
Ausgabe wird aktiviert, um bei steigender Temperatur einen Anstieg des Wertes vom Analogausgang für den Lüfter zu erzielen.
• Ein Offset von 100 % wird ausgewählt, um bei erreichtem Sollwert eine Ausgangsleistung von 100 % zu erreichen.
• Der gesamte Bereich der Ausgangsleistung wird ausgewählt. Da es sich hierbei um den Ausgang für einen Lüfter handelt, ist es
möglicherweise von Vorteil, den Mindestwert für die Ausgangsleistung zu verwenden.
• Die Standardeinstellungen werden für die M-Logic-Ereignisse „min./max." verwendet.
• Es werden keine Relaiseinstellungen konfiguriert, da es sich um eine analoge Funktion handelt.

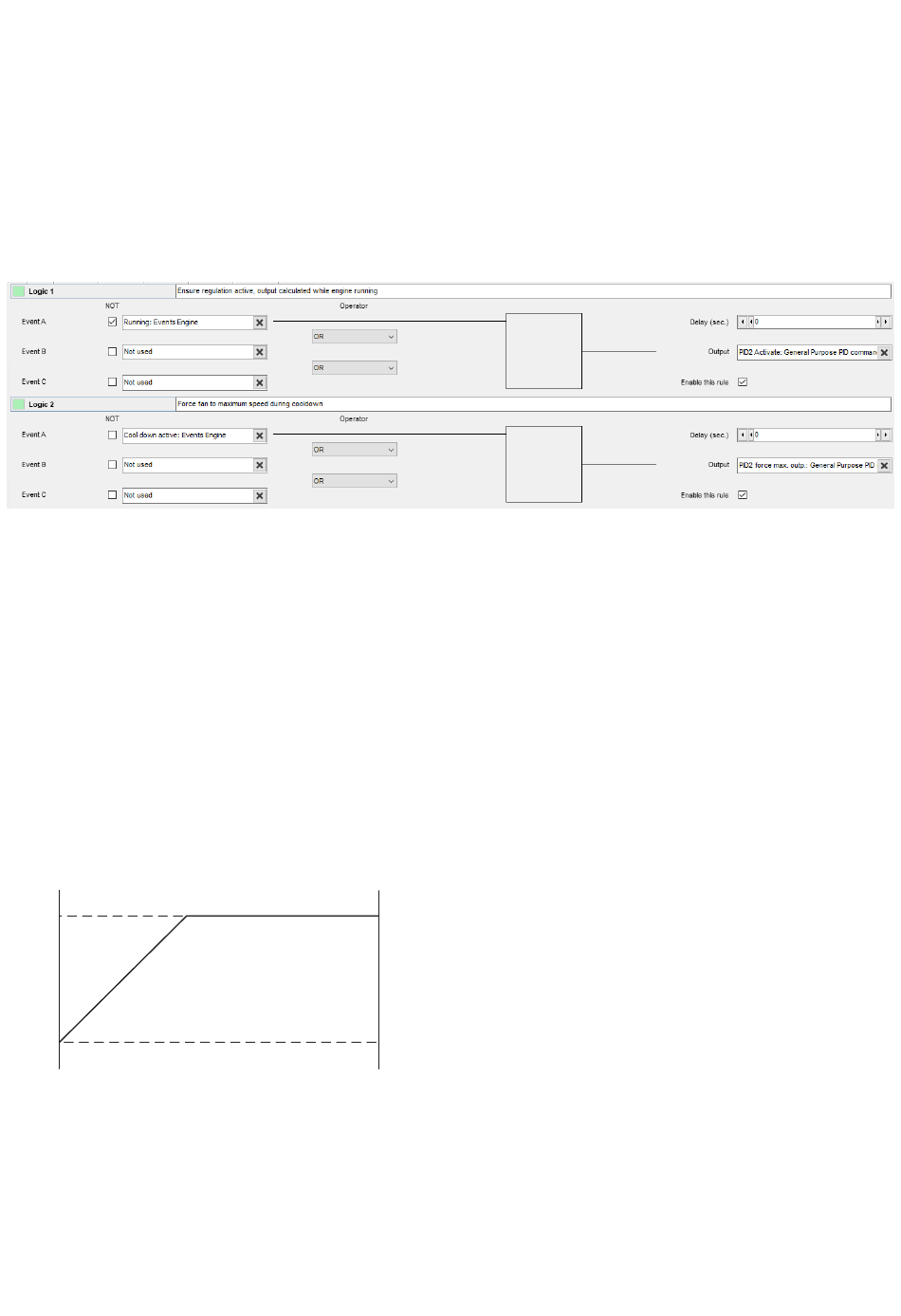

Unten finden Sie ein Beispiel für die M-Logic in dieser Anwendung. Logik 1 stellt sicher, dass die Regelung aktiv ist und die
Ausgangsleistung berechnet wird, solange der Motor läuft. Logik 2 zwingt den Lüfter während der Abkühlung auf die maximale
Drehzahl, um eine effiziente Abkühlung zu gewährleisten.
Der Lüfter funktioniert wie folgt.
Wenn der Motor gestartet wird und läuft, wird die Regelung aktiviert und eine Ausgangsleistung berechnet. Überschreitet entweder
das Kühlmittel vom Ladeluftkühler oder das Kühlwasser vom Mantel seinen Sollwert, beginnt die Ausgangsleistung ab 0 % zu
steigen. Der Eingang, der zur Berechnung der größten Ausgangsleistung führt, wird zu jeder Zeit priorisiert. So wird sichergestellt,
dass beide Systeme mit ausreichender Kühlung versorgt werden. Während der Stoppsequenz wird der Lüfter auf die maximale
Ausgangsleistung gezwungen, um die größtmögliche Kühlung zu gewährleisten. Die Leistung verbleibt bei 0 %, bis der Motor erneut
gestartet wird.
In diesem Beispiel wird der inverse Ausgang mit einem Offset von 0 % kombiniert. Die Anwendung ist ein Motor mit elektrischer
Thermostatsteuerung. Während des Motorstartes sollte der Ausgang vor dem Erreichen des Sollwertes aktiviert werden, um ein zu
starkes Überschreiten des Sollwertes zu vermeiden. Das wird erreicht, indem ein inverser Ausgang ohne Offset verwendet wird. Das
folgende Diagramm veranschaulicht diese Funktion, wenn der Regler als linear proportional ohne Integral- oder Vorhaltzeit
konfiguriert ist. Bei diesen Einstellungen beträgt die Ausgangsleistung 100 %, wenn der Sollwert erreicht ist. Der Beginn des
Ausgangs wird durch die Proportionalverstärkung bestimmt.
Temp.
90 °C
DESIGNER'S HANDBOOK 4189341275B DE
Time
Output
100 %
0 %
