Tabelle 2.1
Beispiel für M-Logic und Digitaleingang
Ereignis A
Eingänge, Digitaleingang Nr. 23
Nicht- Eingänge, Digitaleingang Nr. 23 oder
ANMERKUNG
Einzelheiten finden Sie in der Datei Hilfe in der PC-Utility-Software.
AOP
Die M-Logic wird verwendet, wenn die AOP zum Umschalten zwischen den vier Nenneinstellungsgruppen erforderlich ist.
Bestimmen Sie die erforderliche AOP-Taste über die Eingangsereignisse und die Nenneinstellungen über die Ausgänge.
Tabelle 2.2
AOP-Beispiel
Ereignis A
Taste 07
oder
Taste 08
oder
ANMERKUNG
Einzelheiten finden Sie in der Datei Hilfe in der PC-Utility-Software.

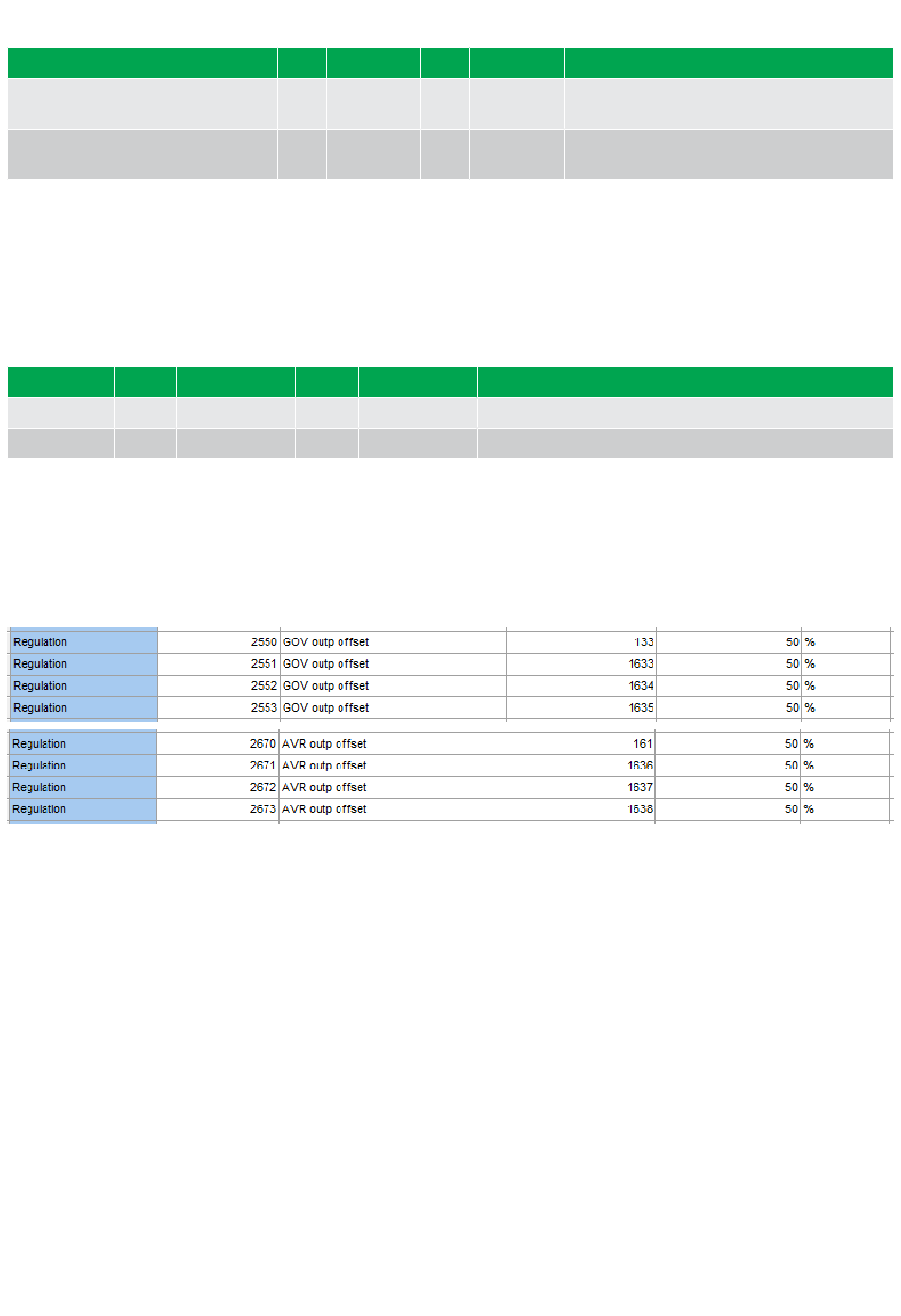

Vier Nennwertsätze DZR-/SPR-Offsets
Verwenden Sie Menü 6006, um den gewünschten Satz von Nennwerten (1 bis 4 ) auszuwählen. Die Nenneinstellung des DZR/
SPR-Offsets folgt der Einstellung in 6006, d. h. die Nenneinstellung 1 (6001 bis 6005) folgt dem DZR/SPR-Offset in 2550.
ANMERKUNG
Das Umschalten zwischen den SS-Nenneinstellungen (6050 and 6060) kann wie oben erklärt erfolgen (Kanal
6054).
2.3.2

Skalierung

Standardmäßig ist die Spannungsskalierung im Bereich 100 V-25000 V eingestellt (Parameter 9030). Damit Anwendungen über
25000 V und unter 100 V möglich sind, kann der Spannungseingangsbereich dem aktuellen Wert des Primärspannungswandlers
angepasst werden. Zum Ändern dieses Parameters ist ein Zugang auf Masterebene erforderlich.
DESIGNER'S HANDBOOK 4189341275B DE
Ereignis B
oder
Nicht belegt oder
Nicht belegt oder
Ereignis B
Nicht belegt
oder
Nicht belegt
oder
Ereignis C
Nicht belegt
Nicht belegt
Ereignis C
Ausgang
Nicht belegt
Befehl Parameter-Set, Einstellung Parameter 1
Nicht belegt
Befehl Parameter-Set, Einstellung Parameter 2
Ausgang
Befehl Parameter-Set, Einstellung Parameter
1
Befehl Parameter-Set, Einstellung Parameter
2
Seite 16 von 202
