Parameter Name
6104 NS Schaltspiele
6105 kWh Reset
6106 Startversuche
ANMERKUNG Zusätzliche Zähler für Betriebsstunden und Energie können über die PC-Utility-Software (USW) ausgelesen
werden.
6.48 Impulszähler

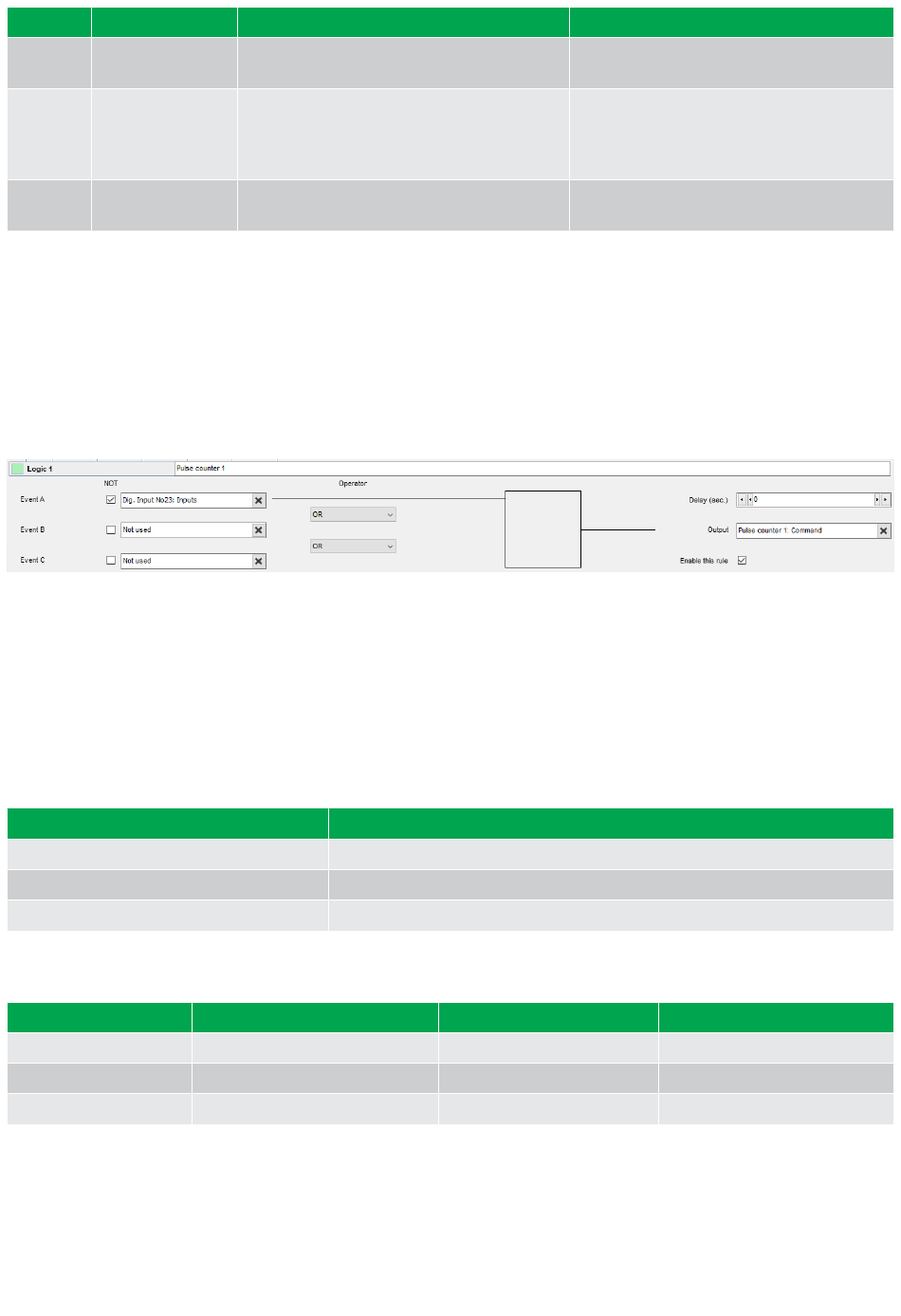

Zwei konfigurierbare Digitaleingänge können als Zählereingang verwendet werden. Die beiden Zähler können z. B. für den
Kraftstoffverbrauch oder den Wärmestrom verwendet werden. Die beiden Digitaleingänge lassen sich NUR für über M-Logic für
Impulseingänge konfigurieren, wie im nachstehenden Beispiel dargestellt.
• Die Skalierung des Impulseingangs kann in Menü 6851/6861 festgelegt werden. Der Skalierungswert kann als Impuls/Einheit
oder Einheit/Impuls festgelegt werden.
• Die Zählerwerte lassen sich am Display ablesen. Die Anzahl der Dezimalstellen kann im Menü 6853/6863 eingestellt werden.
6.49 kWh-/kVArh-Zähler
Der Regler verfügt über zwei Transistorausgänge, die jeweils einen Wert für die Stromerzeugung darstellen. Bei den Ausgängen
handelt es sich um Impulsausgänge und die Impulslänge für jede der Aktivierungen beträgt 1 Sekunde.
Klemme Nr.
20
21
22
Die Anzahl der Impulse ist abhängig von der eingestellten Isteinstellung der Nennleistung:
Generatorleistung
P
NOM
P
NOM
P
NOM
ANMERKUNG Der kWh-Messwert wird ebenfalls im Display angezeigt. Die kVArh-Messung ist jedoch nur über den
Transistorausgang verfügbar.
ANMERKUNG Achtung - die Höchstlast für die Transistorausgänge beträgt 10 mA.
DESIGNER'S HANDBOOK 4189341275B DE
Funktion
Offset-Einstellung der Anzahl der NS-
Schaltspiele.
Setzt den kWh-Zähler zurück.
Offset-Einstellung der Anzahl an
Startversuchen.
Ausgang
kWh
kvarh
Gemeinsame Klemme
Einstellung Fehlerklasse
<100 kW
100 bis 1000 kW
>1000 kW
Anmerkung
Zählt bei jedem NS-Schließen-Befehl.
Wird nach dem Zurücksetzen automatisch
wieder auf AUS zurückgestellt. Die
Zurücksetzfunktion kann nicht aktiviert
gelassen werden.
Zählt bei jedem Startversuch.
Anzahl Impulse (kWh)
1 Impuls/kWh
1 Impuls/10 kWh
1 Impuls/100 kWh
Anzahl Impulse (kVArh)
1 Impuls/kVArh
1 Impuls/10 kVArh
1 Impuls/100 kVArh
