6. Zusätzliche Funktionen
6.1

Startfunktionen

Die Steuerung startet das Aggregat, wenn der Startbefehl gegeben wird. Die Startsequenz wird unterbrochen, sobald der ‚Anlasser-
ausrücken'-Befehl erfolgt oder ein ‚Motor-läuft'-Signal vorhanden ist.
Der Grund hierfür ist die Verzögerung der Alarme mit dem „Motor läuft"-Signal.
Besteht keine Möglichkeit, die Alarme mit „Motor-läuft"-Status bei niedrigen Drehzahlen zu aktivieren, muss die „Anlasser-
ausrücken"-Funktion verwendet werden.

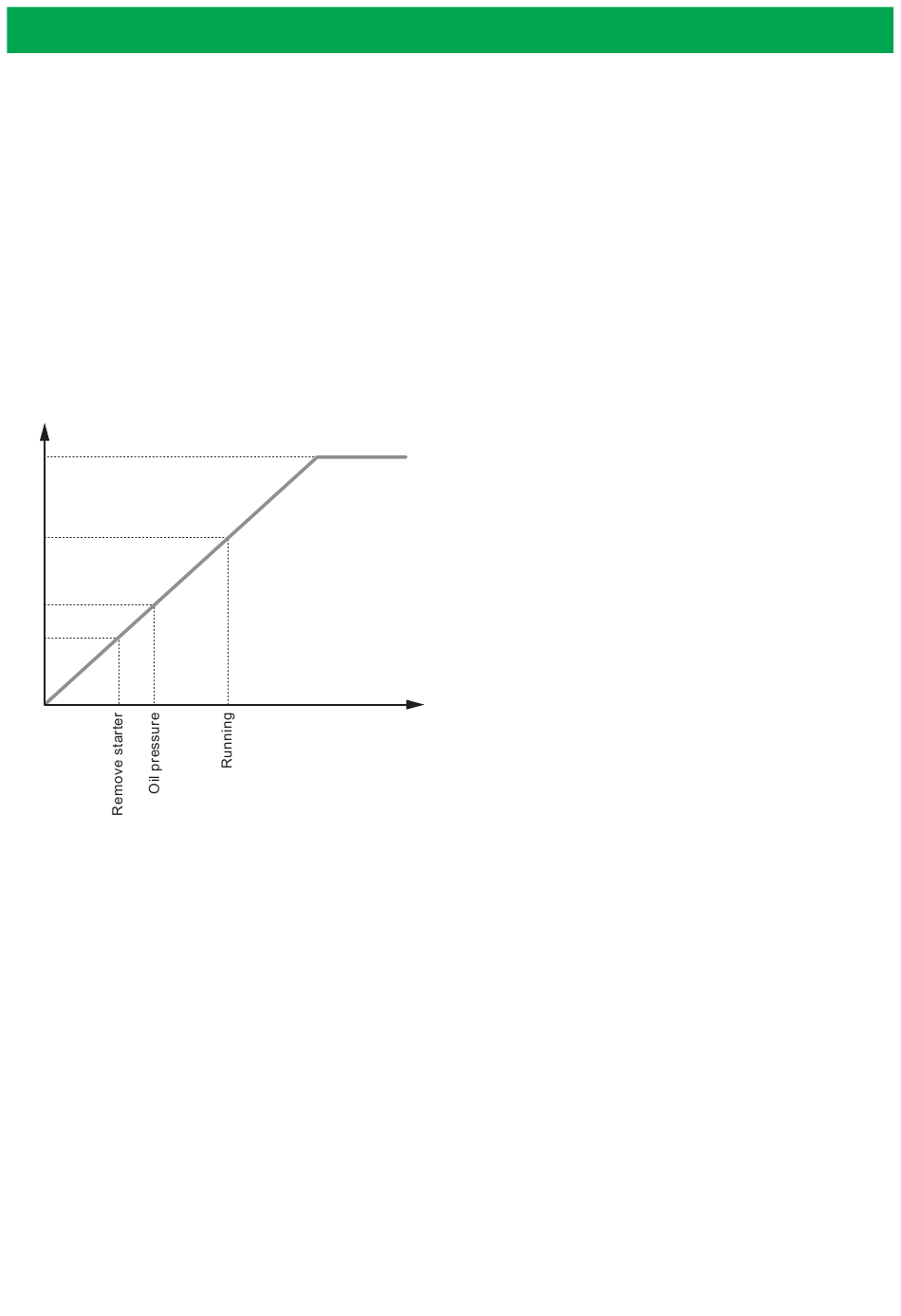

Ein Beispiel hierfür ist der Öldruck-Alarm. Normalerweise ist dieser mit der Fehlerklasse „Abstellung" (shutdown) konfiguriert. Wenn
der Startermotor jedoch bei 400 U/min ausgeschaltet werden muss, der Öldruck aber den voreingestellten Wert für eine
Abschaltung erst bei 600 U/min erreicht, wird das Aggregat bei 400 U/min ausgeschaltet. In diesem Fall muss die Rückmeldung
„Motor läuft" bei einer höheren Drehzahl als 600 RPM aktiviert werden.
RPM
1000
600
400
0
6.1.1 Digitale Rückmeldungen
Ist ein externes „Motor-läuft"-Überwachungsrelais installiert, können die Digitaleingänge für „Motor läuft" oder „Anlasser ausrücken"
verwendet werden.
Rückmeldung „Motor-läuft"
Ist der Digitaleingang ‚running feedback' aktiv, wird das Startrelais abgeschaltet.
DESIGNER'S HANDBOOK 4189341275B DE
RPM
t
