Beschreibung; Beispiele; Leerlaufdrehzahl Während Dem Starten/Stoppen - Deif AGC-4 Mk II Handbuch Für Konstrukteure

Die Hauptfunktion ist hier, das Aggregat vom Stoppen abzuhalten. Die Timer machen die Funktion flexibler.
ANMERKUNG Der Antriebsmotor muss für diese Funktion vorbereitet sein.
Die Leerlauffunktion wird typischerweise in Applikationen verwendet, in denen das Aggregat so tiefen Temperaturen ausgesetzt ist,
dass Startschwierigkeiten oder Beschädigung zu erwarten sind.
6.3.1

Beschreibung

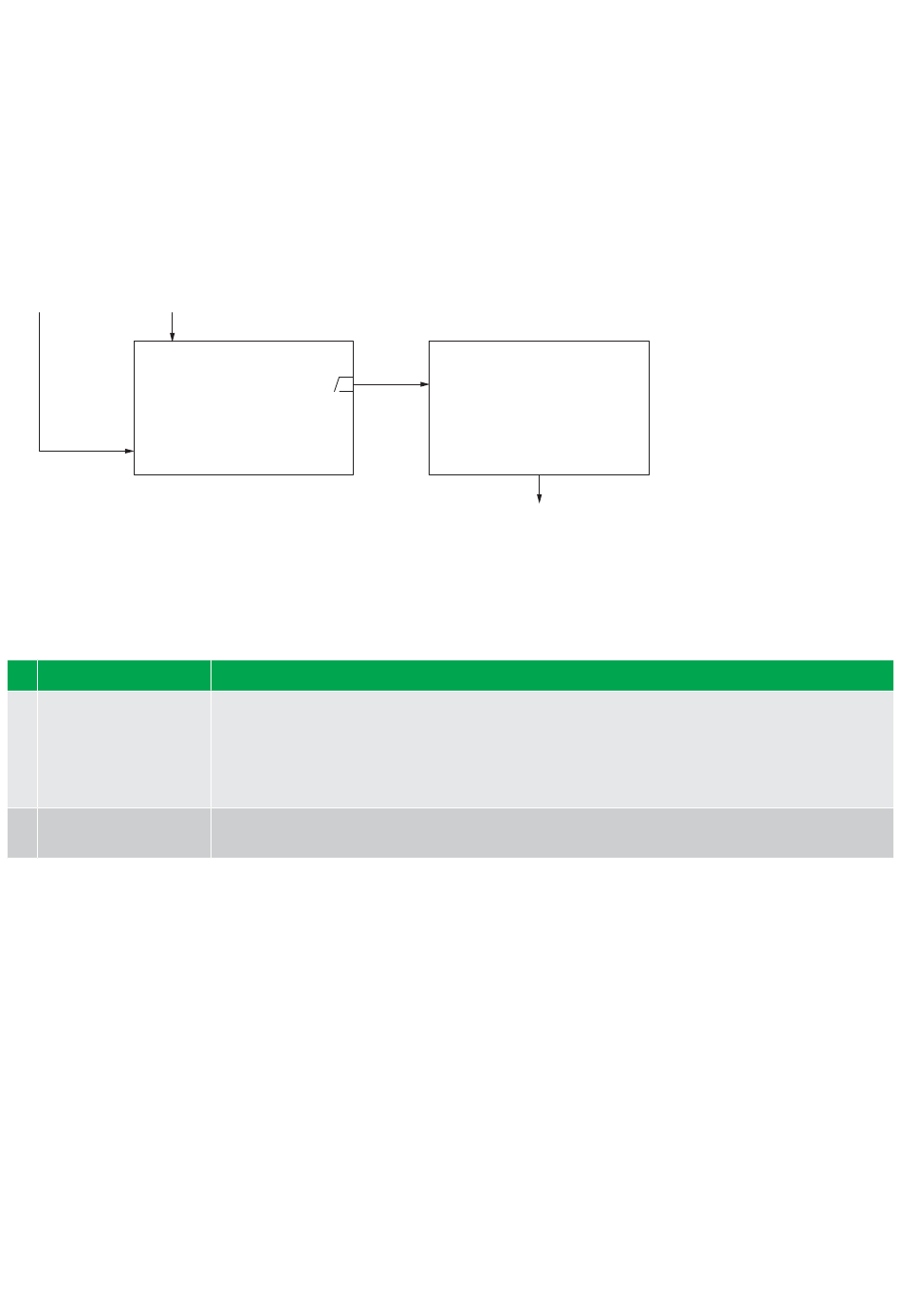

Die Funktion wird in Parameter 6290 Leerlaufeingestellt und aktiviert. Der Drehzahlregler muss den Motor so regeln, dass er auf der
Grundlage eines digitalen Signals von der Steuerung mit der Leerlaufdrehzahl läuft (siehe das Prinzipschaltbild unten).
Start/stop High/low speed
genset selection
Low speed input
Temperature control input
ANMERKUNG Um den Relaisausgang zu invertieren, müssen Sie ein Umschaltrelais verwenden. Schließen Sie die Verdrahtung
an die gemeinsamen und normalerweise geschlossenen Klemmen an.
Es werden zwei Digitaleingänge zur Steuerung verwendet:
Nr. Eingang
1 Low speed input
Temperature control
2
input
ANMERKUNG Turbolader, die für diese Betriebsart nicht geeignet sind, könnten Schaden nehmen, wenn sich das Aggregat zu
lange im Leerlauf befindet.
6.3.2

Beispiele

Leerlaufdrehzahl während dem Starten/Stoppen
In diesem Beispiel sind beide Timer aktiviert. Die Start- und Stoppsequenzen sind modifiziert, um die Leerlaufdrehzahl zu
realisieren. Vor dem Hochlaufen auf Nenndrehzahl befindet sich das Aggregat in Leerlaufdrehzahl. Nach dem Absetzen des
DESIGNER'S HANDBOOK 4189341275B DE
Relay
Multi-line 2
Beschreibung
Über diesen Eingang wird das Umschalten zwischen Leerlauf- und Nenndrehzahl vorgenommen.
Dieser Eingang verhindert nicht die Abstellung des Aggregates. Es wird nur die Drehzahl
umgeschaltet.
Wird der Leerlauf über einen Timer gewählt, dann wird der Eingang für niedrige Drehzahl ignoriert.
Das Aggregat wird bei aktivem Eingang gestartet. Solange der Eingang aktiv ist, kann das Aggregat
nicht gestoppt werden.
Idle run input
GOVERNOR
Actuator
Seite 107 von 202
