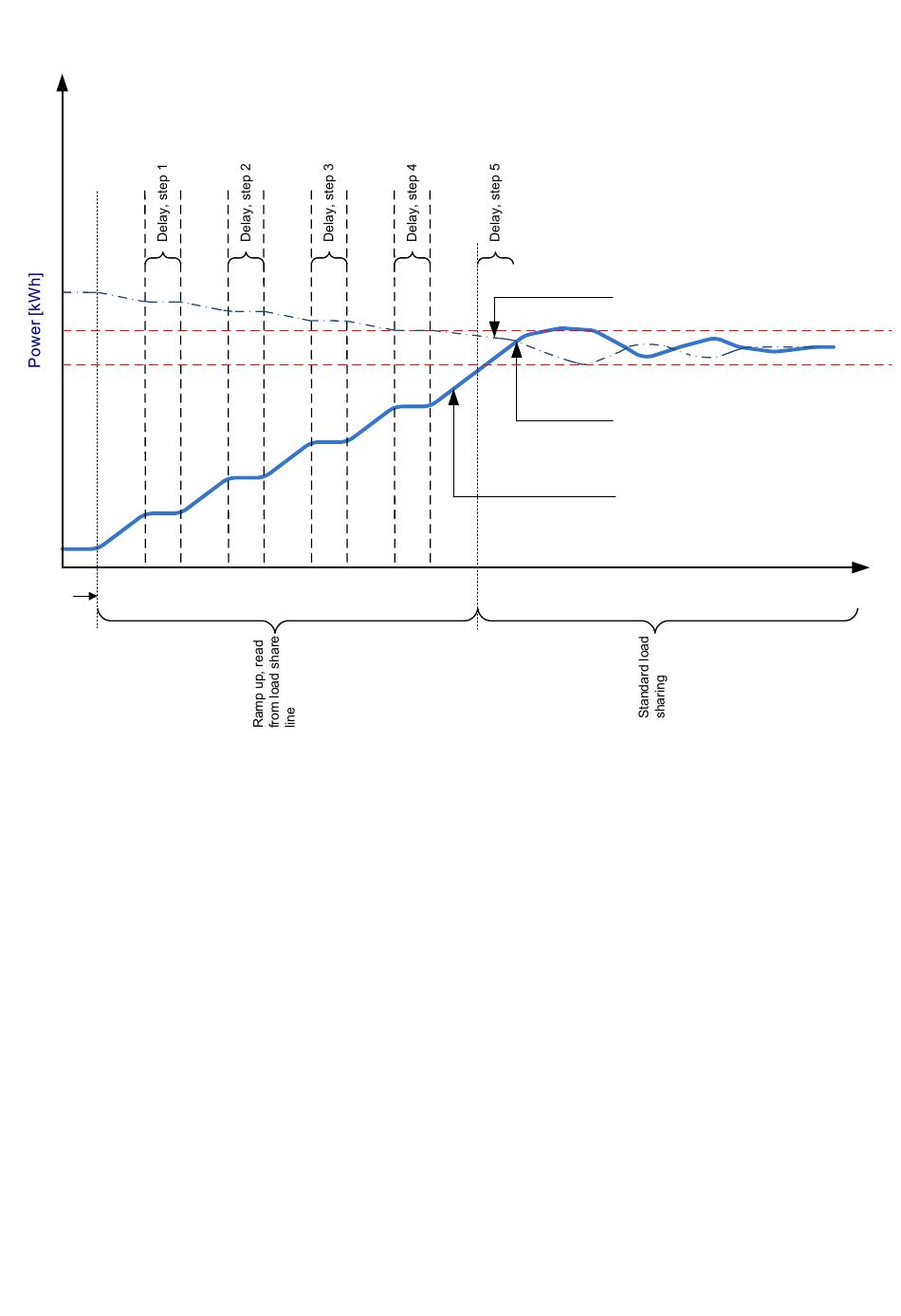

6.4.3 „Rampe aufwärts" im Inselbetrieb mit Laststufen
GB closed
Die Aggregatsteuerung verfügt über eine Funktion zum Hochfahren der Lastrampe. Wenn aktiviert, steuert diese auch das
Hochfahren der Lastrampe bei analoger Lastverteilung.
Ist Menü 2614 aktiviert, steigt der Leistungssollwert weiterhin stufenweise (wie festgelegt in Menü 2615) in Richtung des Sollwertes
für die Lastverteilung. Die Verzögerungszeit zwischen den Stufen wird in Menü 2613 festgelegt. Das Hochfahren wird fortgesetzt,
bis der Lastverteilungssollwert erreicht ist. Der Regler wird dann in den Standard-Lastverteilungsmodus geschaltet.
Ist der Verzögerungspunkt auf 20 % und die Anzahl der Stufen auf 3 gesetzt, fährt das Aggregat auf 20 % % hoch, wartet die
eingestellte Zeit, fährt auf 40 % hoch, wartet, fährt auf 60 % hoch, wartet und fährt dann auf den Sollwert hoch. Wenn der Sollwert
50 % beträgt, stoppt die Rampe bei 50 %.
6.4.4

Leistungsrampe einfrieren

Sie können einen Befehl in M-Logic (Ausgang, Befehl, Rampe einfrieren), um die Rampe einzufrieren.
Rampe einfrieren aktiv:
• Die Leistungsrampe kann an jedem beliebigen Punkt gestoppt werden. Der Sollwert wird so lange beibehalten, wie das
Einfrieren aktiv ist.
• Wenn das Einfrieren während des Hoch- bzw. Herunterfahrens von einem Verzögerungspunkt zum anderen aktiviert wird, ist die
Rampe fest, bis das Einfrieren wieder deaktiviert wird.
DESIGNER'S HANDBOOK 4189341275B DE
Time [sec]
Analogue load share set point
One step before the
load share setpoint is
reached the ramp up
function is switched off
Power ramp [%/s]
