Funktionsweise; Analoge Lastverteilungsklemmen; Technische Daten; Funktionsprinzip - Deif AGC-4 Mk II Handbuch Für Konstrukteure

Die analoge Lastverteilung ist automatisch unter folgender Voraussetzung nicht aktiv:
• Der Aggregatschalter ist geöffnet.
Die analoge Lastverteilung wird automatisch ignoriert, wenn das Power Management der Aggregatsteuerung einen Leistungs-
Sollwert vorgibt:
• Sie können M-Logic verwenden, um die Steuerung zu zwingen, eine analoge Lastverteilung zu verwenden. Dies ermöglicht eine
analoge Lastverteilung mit extern gesteuerten Aggregaten. Weitere Informationen finden Sie unter Lastverteilungstyp.
• Sie können M-Logic auch verwenden, um eine analoge Lastverteilung zu aktivieren, wenn die CAN-Bus-Kommunikation des
Power Managements ausfällt.
Zusätzliche Informationen
Siehe Aggregatfunktionen, Lastverteilung in Option G5 Power Management für weitere Informationen.

Funktionsweise

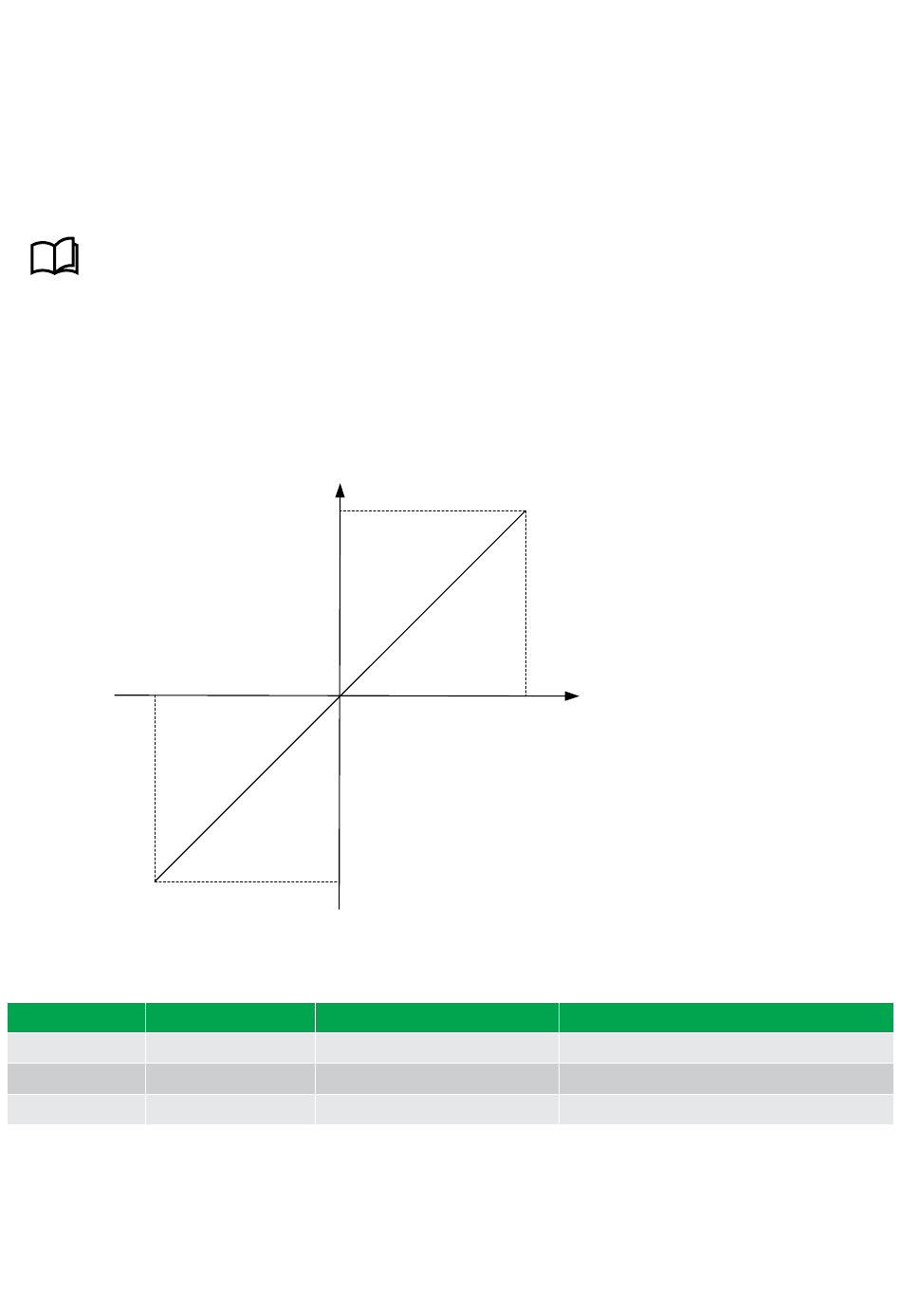

Ein Spannungssignal, das der vom Aggregat erzeugten Last entspricht, wird an die Lastverteilungsleitung gesendet. Wenn die
Generatorlast 0 % beträgt, wird 0 V DC geliefert. Wenn die Last 100 % beträgt, beträgt die Spannung 4 V DC, wie unten dargestellt.
Die aktive Lastverteilung wird angezeigt. Die Blindlastastverteilung ist ähnlich.
100% load
Reverse power
6.4.1

Analoge Lastverteilungsklemmen

Klemmen Funktion
37 -5/+5 V DC
38 Gemeinsam
39 -5/+5 V DC
6.4.2

Funktionsprinzip

Die Steuerung liefert eine Spannung auf der Lastverteilungsleitung, die proportional zur tatsächlichen Last des Aggregats ist. Diese
Spannung kommt von einem eingebauten Leistungsmessumformer. Gleichzeitig wird die tatsächliche Spannung auf der
Lastverteilungsleitung gemessen.
DESIGNER'S HANDBOOK 4189341275B DE
Load sharing line
V DC
4V DC
-4V DC

Technische Daten

Analoge E/A
Gemeinsamer
Analoge E/A
Power
100% load
Beschreibung
Aktive Lastverteilung
Gemeinsamer
Blindlastverteilungsleitung
Seite 113 von 202
