ANMERKUNG Die dynamische Synchronisation wird dann empfohlen, wenn schnelle Synchronisation erforderlich ist und das
zuzuschaltende Aggregat Last übernehmen kann, direkt nachdem der Schalter geschlossen wurde.
ANMERKUNG Mit M-Logic kann zwischen statischer und dynamischer Synchronisation umgeschaltet werden.
5.3

Statische Synchronisation

Bei der statischen Synchronisation läuft das synchronisierende Aggregat annähernd mit der gleichen Drehzahl wie der Generator
auf der Netzseite. Ziel ist es, eine exakt gleiche Drehzahl zu erreichen und die Phasenwinkel zwischen dem Dreiphasensystem des
Generators und dem des Netzes exakt anzupassen.
ANMERKUNG Es wird nicht empfohlen, die statische Synchronisation zu verwenden, wenn Relaisregelungsausgänge benutzt
werden. Die Relaisausgänge könnten zu langsam sein.

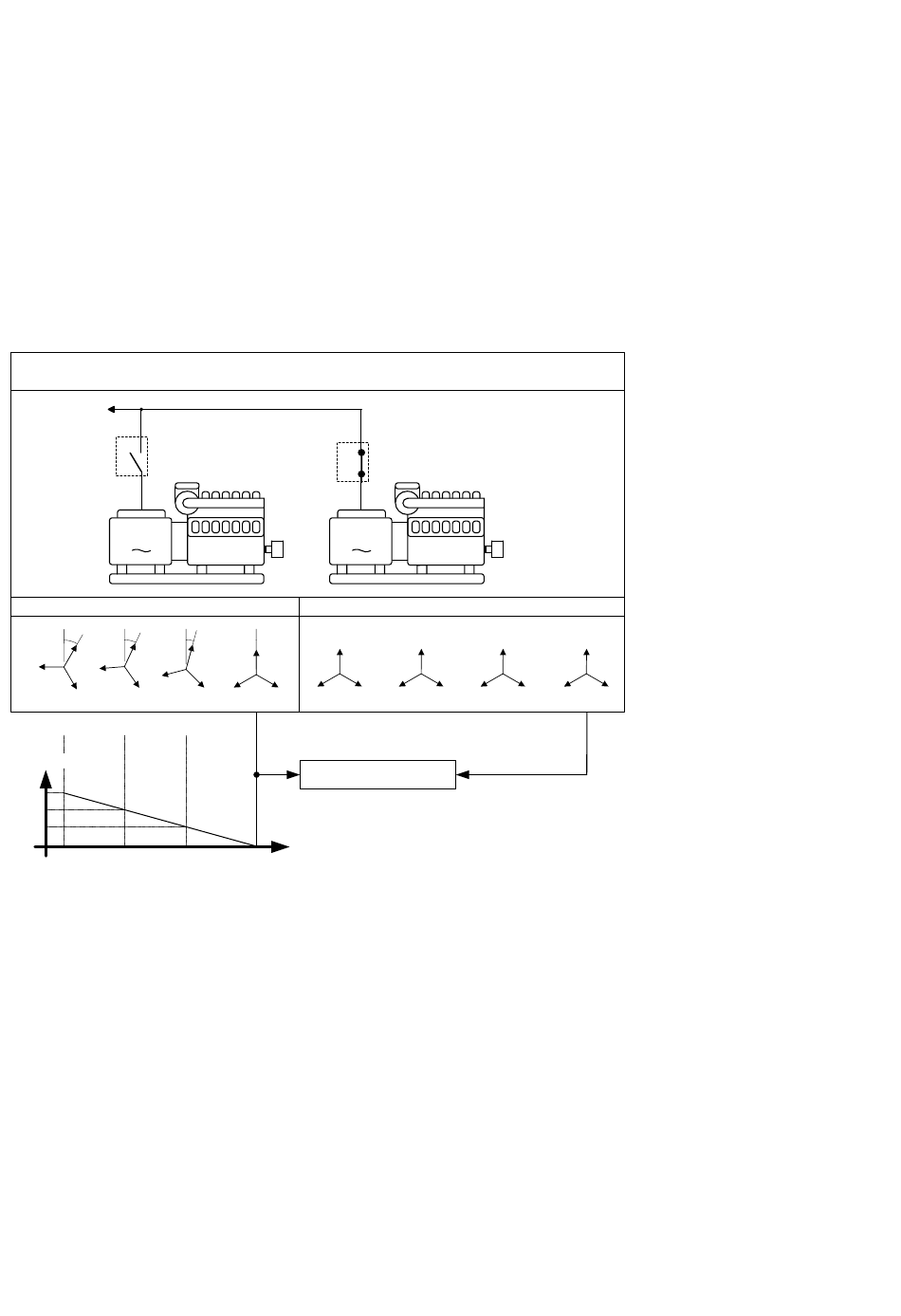

Das statische Prinzip wird nachfolgend dargestellt.
Synchronisation principle – static synchronisation
LOAD
GB
Speed:
1500.3 RPM
50.01 Hertz
G
Synchronising generator
α
α
L1
L1
L3
L3
L3
L2
L2
Angle
L1 /L1
gen bus
[deg]
30°
20°
10°
0°
5.3.1

Phasenregler

Ist die statische Synchronisation aktiviert, bringt die Frequenzregelung die Aggregatefrequenz in Richtung der Netzfrequenz. Liegt
die Aggregatfrequenz innerhalb von 50 mHz der Sammelschienenfrequenz, übernimmt der Phasenregler. Der Phasenregler nutzt
die Winkeldifferenz zwischen dem Generatorsystem und dem Netzsystem als Regelgröße.
Dies ist im vorangegangenen Beispiel dargestellt, in dem die Phasenregelung den Phasenwinkel von 30 Grad auf 0 Grad bringt.
5.3.2

Schalter-EIN-Befehl

Der Einschaltbefehl wird erteilt, wenn Phase L1 des synchronisierenden Generators nahe der 12-Uhr-Position ist. Bei der statischen
Synchronisation ist es nicht relevant, die Reaktionszeit des Schalters zu nutzen, da die Schlupffrequenz entweder sehr klein oder
nicht vorhanden ist.
DESIGNER'S HANDBOOK 4189341275B DE
GB
α
L1
L1 L1
L3
L3 L2
L2
Synchronised
t [s]
G
Generator on load
L1 L1
L2 L3 L2 L3
Speed:
1500 RPM
50.00 Hertz
L1
L2 L3 L2
