5. Synchronisation

5.1

Synchronisationsprinzip

Die Steuerung kann den Generator und den Netzschalter (wenn installiert) synchronisation. Zur Verfügung stehen das statische
Synchronisationsprinzip oder das dynamische (Werkseinstellung). In diesem Kapitel werden die Synchronisationsfunktionen und die
Einstellungen erklärt.
ANMERKUNG Im folgenden Text ist mit dem Begriff Synchronisation 'Synchronisierung und Schließen des synchronisierten
Schalters' gemeint.
5.2

Dynamische Synchronisation

Bei der dynamischen Synchronisation läuft das zu synchronisierende Aggregat mit einer leicht abweichenden Drehzahl zum
Generator auf der Netzseite. Diese Drehzahldifferenz ist die Schlupffrequenz. Typischerweise läuft das synchronisierende Aggregat
mit einer positiven Schlupffrequenz. Das bedeutet, dass es mit einer höheren Drehzahl läuft als der Generator auf der Netzseite.
Ziel dieser höheren Drehzahl ist es, Rückleistung in das Aggregat zu umgehen.

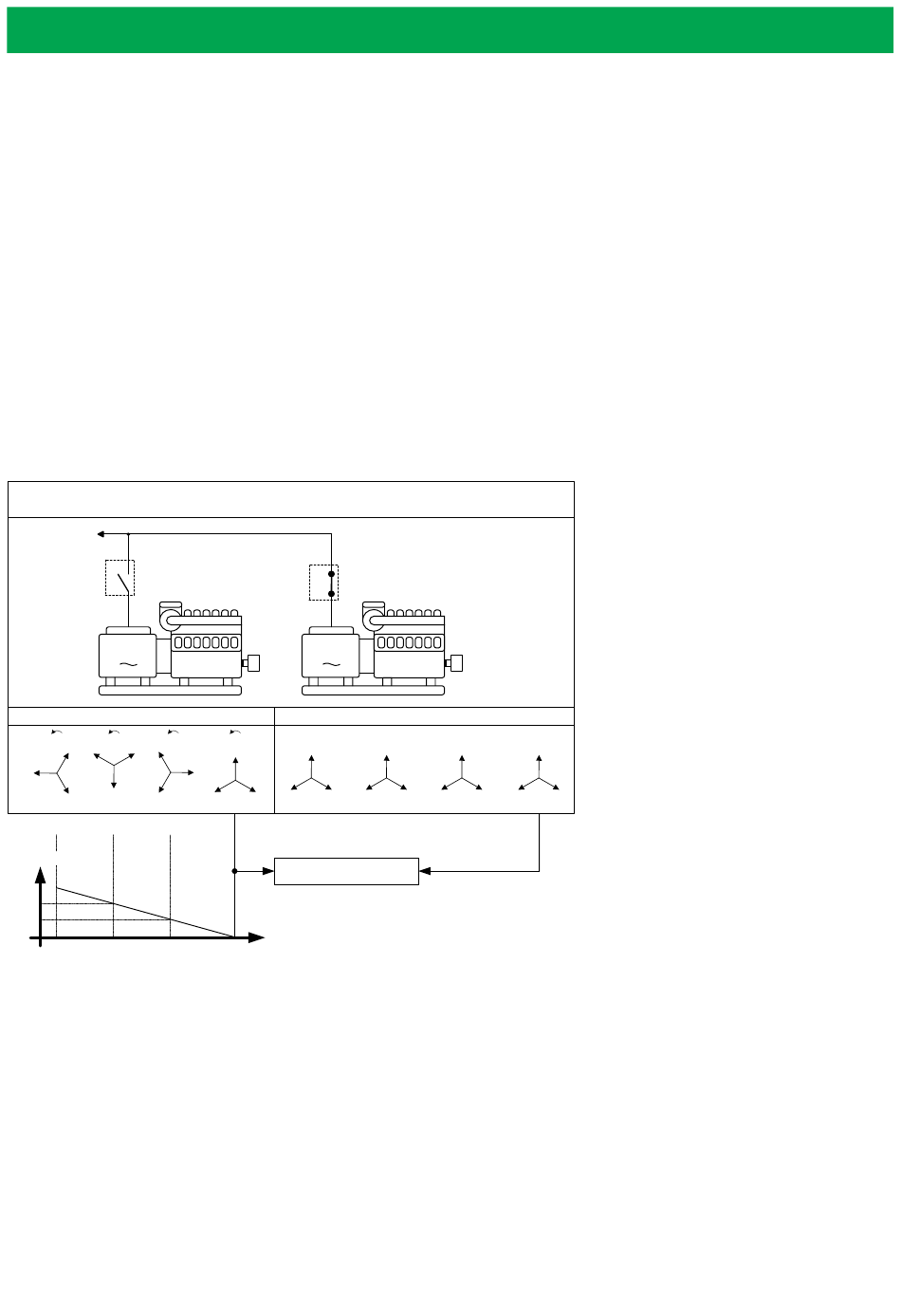

Das dynamische Prinzip ist nachfolgend dargestellt:.
Synchronisation principle – dynamic synchronisation
LOAD
GB
Speed:
1503 RPM
G
50.1 Hertz
Synchronising generator
L2 L3
L2 L3
L1
L1
L3 L2
Angle
L1 /L1
gen bus
[deg]
180°
90°
0°
0 s 2.5 s 5.0 s
Im vorangegangenen Beispiel läuft das synchronisierende Aggregat mit 1503 U/min ~ 50,1 Hz. Der Generator mit Last läuft mit
1500 U/min ~ 50,0 Hz. Das gibt dem synchronisierenden Aggregat eine positive Schlupffrequenz von 0,1 Hz.
Zweck der Synchronisierung ist es, den Phasenwinkelunterschied zwischen den beiden rotierenden Systemen (das
Dreiphasensystem des Generators und das Dreiphasensystem des Netzes) zu senken. (das Dreiphasensystem des Generators und
das Dreiphasensystem des Netzes). In der Zeichnung zeigt Phase L1 der Sammelschiene immer auf 12 Uhr, während Phase L1
des synchronisierenden Aggregates, aufgrund der Schlupffrequenz, in unterschiedliche Richtungen zeigt.
ANMERKUNG Selbstverständlich rotieren beide Dreiphasensysteme. Zu Darstellungszwecken aber werden die Vektoren für den
Generator mit Last als nicht rotierend gezeigt, da nur die Slipfrequenz relevant ist, zu kalkulieren, wann der
Synchronisationsimpuls abgesetzt werden soll. Dies ist deshalb der Fall, da wir nur an der Schlupffrequenz
interessiert sind, um zu kalkulieren, wann der Synchronisationsimpuls abgesetzt werden soll.
