4.3

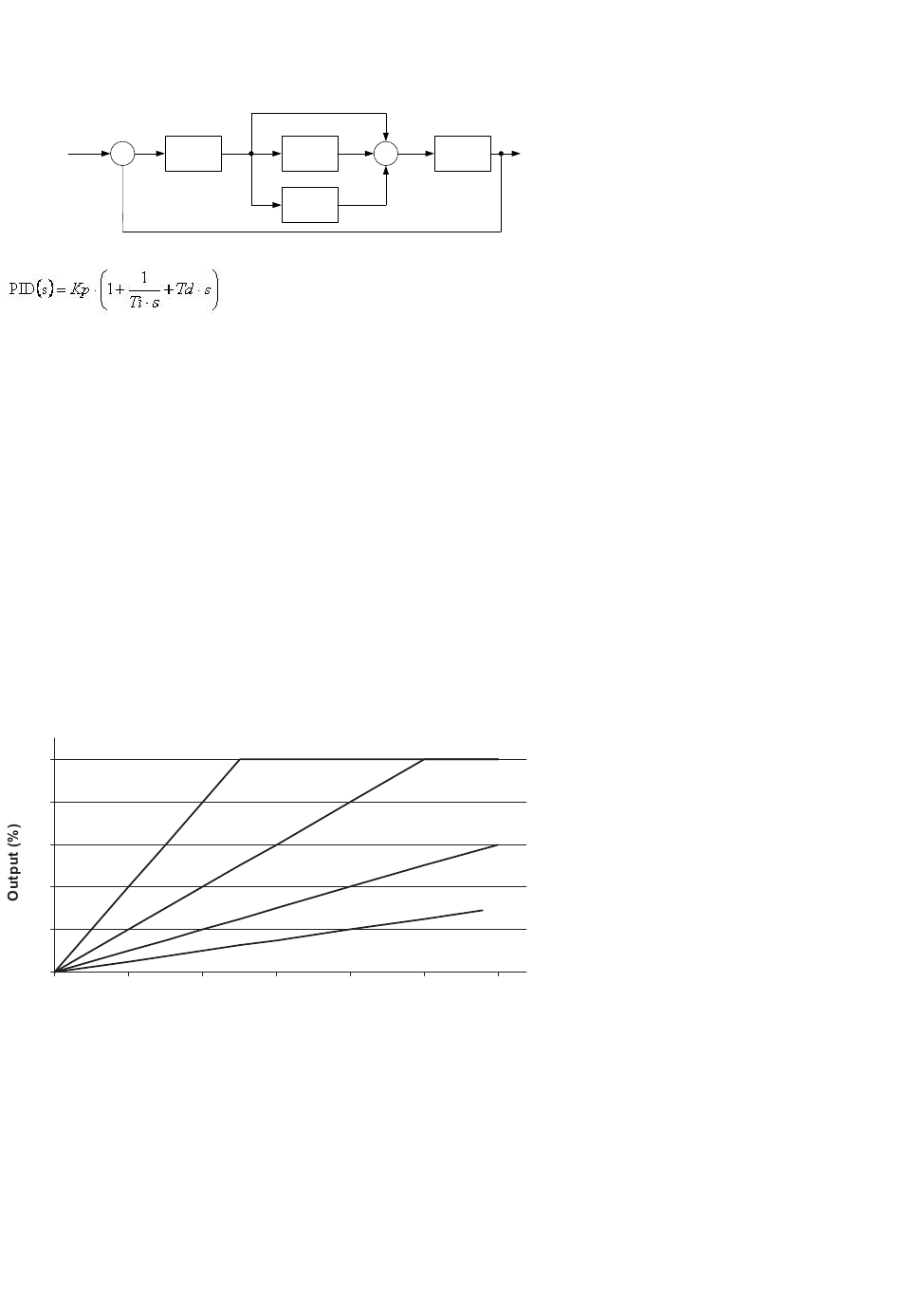

Prinzipschaltbild

Die Zeichnung zeigt das Prinzip des PID-Reglers.
P-part
Set point Σ
-
Wie in Zeichnung und Formel dargestellt, gibt jeder Regler (P, I und D) ein Ausgangssignal welches zum Gesamtreglerausgang
aufsummiert wird.
Die anpassbaren Einstellungen für die PID-Regler in der AGC sind:
• Kp: Die Verstärkung für den P-Anteil.
• Ti: Die Integralreaktionszeit für den I-Anteil.
• Td: Die Vorhaltzeit für den D-Anteil.
4.4

Proportionalregler

Wenn eine Regelabweichung auftritt, zeigt die P-Komponente eine sofortige Änderung des Ausgangs. Die Größe der Änderung
bestimmt Kp.
Das Zeichnung zeigt, wie der P-Ausgang von der Kp-Einstellung abhängt. Die Änderung des Ausgangs wird verdoppelt, wenn sich
die Regelabweichung verdoppelt.
100
80
60
40
20
0
0 10
4.4.1

Drehzahlbereich

Bedingt durch die obige Charakteristik ist es dringend zu empfehlen, den vollen Reglerausgangsbereich zu nutzen, um eine
instabile Regelung zu vermeiden. Ist der Ausgangsbereich zu klein, erzeugt eine kleine Regelabweichung eine unverhältnismäßig
große Ausgangsänderung. Der Regler ist instabil, siehe Darstellung.
DESIGNER'S HANDBOOK 4189341275B DE
I-part
(Kp) (Ti)
D-part
(Td)
P-regulator
4 %
20 30 40
Kp
+ +
Σ Output
+
2 %
1 %
0.5 %
50 60
