Busbar 400 V
Dy1
690/400 V
690 V AC
direct input
Current transformer
500/1 A
G
U
= 690 V
GEN
I
= 500 A
GEN

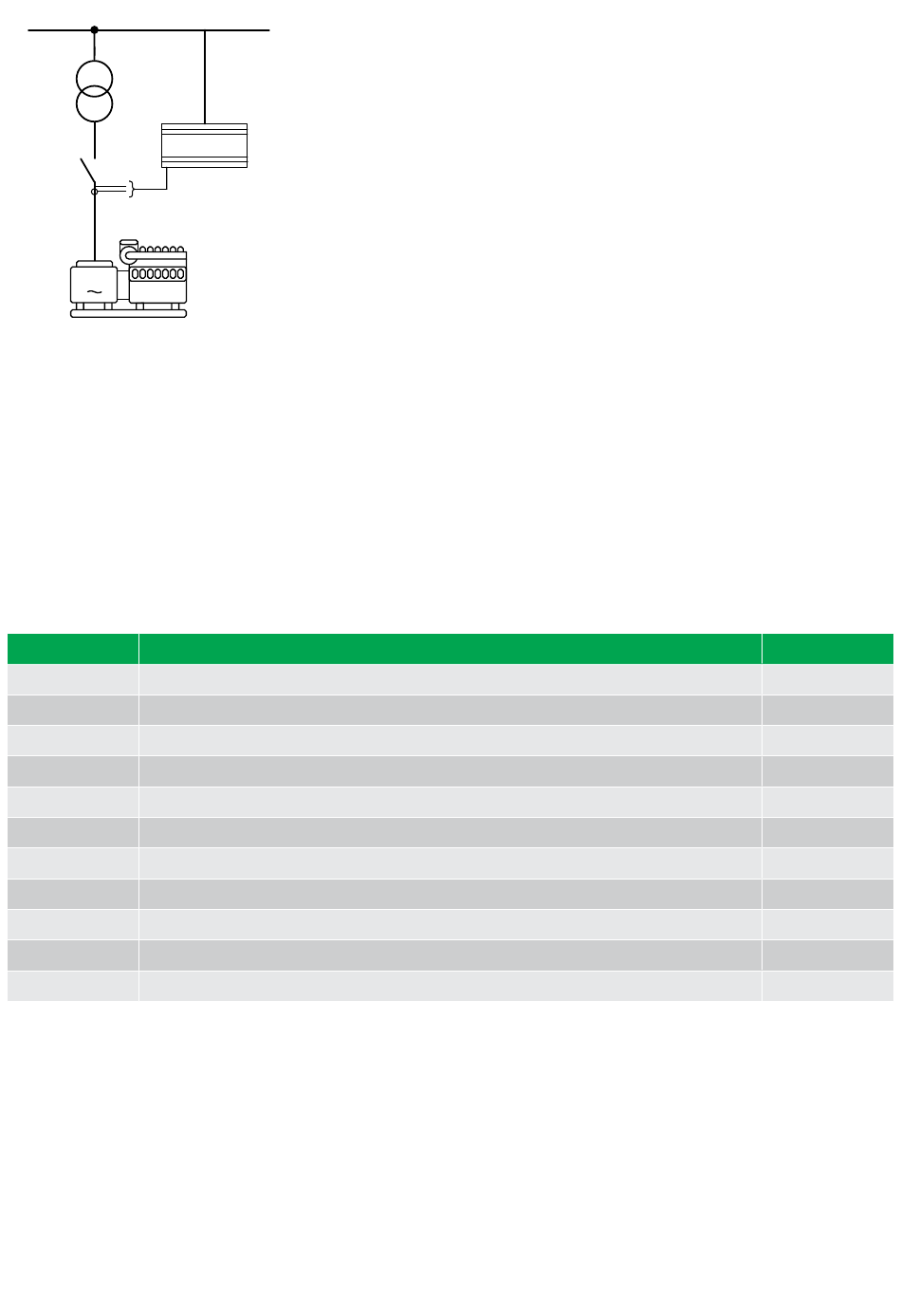

Bei dem Transformator handelt es sich um den Abspanntransformator Dy1 mit Nenneinstellungen von 690/400 V.
Der Generator verfügt über eine Nennspannung von 690 V, einen Nennstrom von 500 A sowie eine Nennleistung von 480 kW.
In dieser Applikation gibt es keinen Messwandler, da der ML-2 die Spannungsstufen direkt regeln kann.
Die Nennspannung der Sammelschiene (SS) beträgt 400 V.
Dennoch müssen Stromtrafos konfiguriert werden. In diesem Beispiel haben die Stromwandler einen Nennstrom von 500/1 A. Der
Abwärtstransformator ist ein Dy1, es liegt deshalb eine Phasenwinkelverdrehung von +30 ° vor.
Diese Einstellungen lassen sich über das Display oder die Utility Software programmieren. Sie müssen unter den in der Tabelle
aufgeführten Parametern vorgenommen werden:
Parameter
Anmerkung
6002
Generator-Nennleistung
6003
Generator-Nennstrom
6004
Generator-Nennspannung
6041
HV-Messwandler, Primärseite (hier keiner vorhanden)
6042
HV-Messwandler, Sekundärseite (hier keiner vorhanden)
6043
Stromtrafo, Primärseite
6044
Stromtrafo, Sekundärseite
6051
LV (SS)-Messtrafo, Primärseite (hier keine vorhanden)
6052
LV (SS)-Messtrafo, Sekundärseite (hier keine vorhanden)
6053
LV-Nenneinstellung des Step-Up-Trafos
9141
Phasenwinkelkorrektur
6.44 Anforderung von Spitzenströmen

6.44.1 I therm. Bedarf

Diese Messung dient zur Simulation eines Bimetallsystems (bekannt vom Maximalbelastungs-Strommessgerät), das speziell zur
Anzeige thermischer Belastungen von Kabeln, Transformatoren usw. geeignet ist.
Es ist möglich, dass zwei verschiedene Anzeigen am Display vorhanden sind. Die erste Anzeige ist die so genannte I Thermische
Belastung. Hier wird der mittlere maximale Spitzenstrom über ein einstellbares Zeitintervall angezeigt.
DESIGNER'S HANDBOOK 4189341275B DE
400 V
Controller
Parameter
480
500
690
690
690
500
1
400
400
400
-30°
