Funktion
Generator voltage > 30%
Generatorspannung < 30 %
NS Ein
NS Aus
Parallel
Not parallel
Redundante Steuerungen
ANMERKUNG Der Timer in Menü 6160 wird bei binärer ‚Motor-läuft'-Rückmeldung ignoriert.
Die Alarmunterdrückung ist aktiv, solange eine der Unterdrückungsbedingungen erfüllt ist.

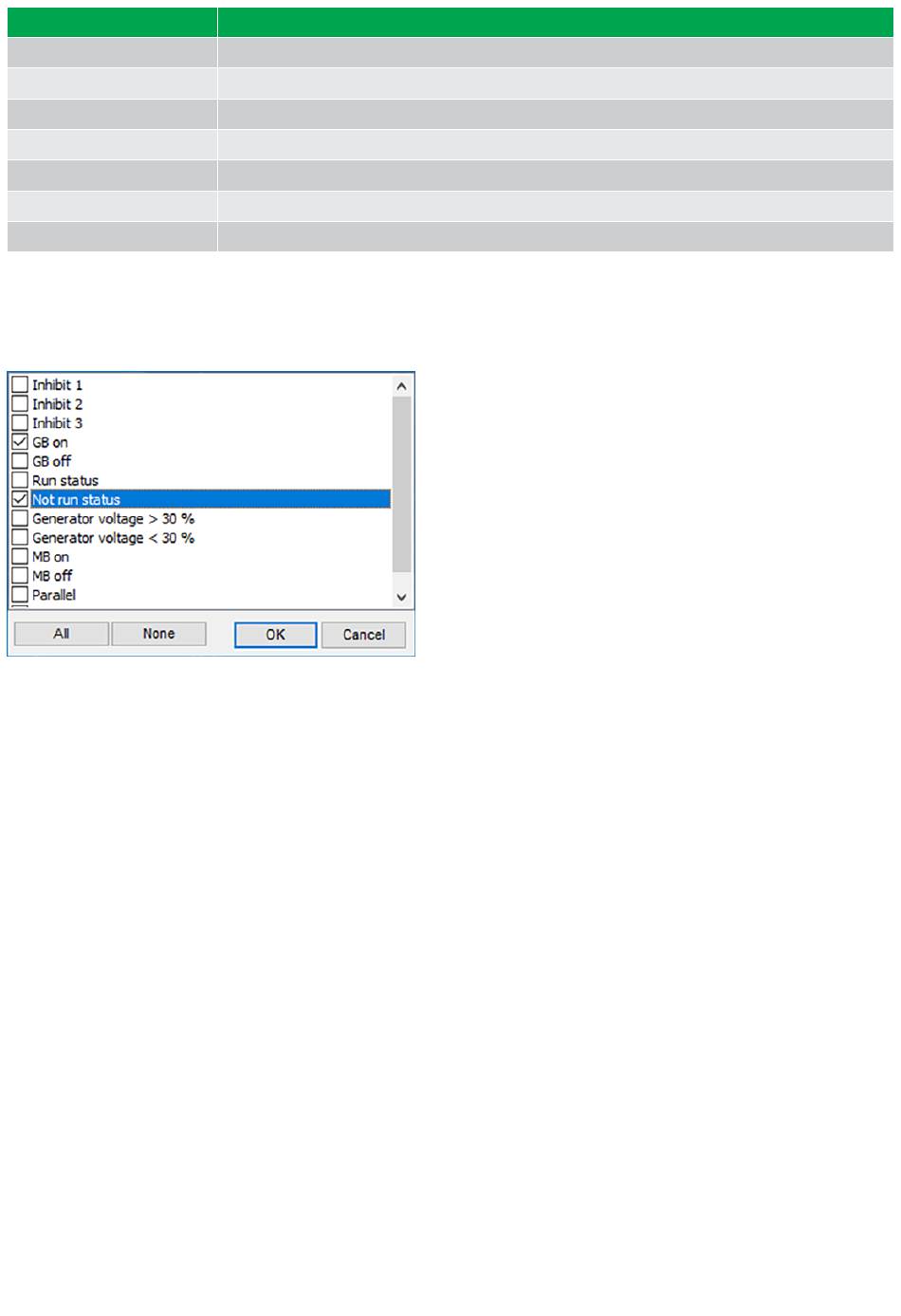

In diesem Beispiel sind die Alarmunterdrückungsfunktionen (Inhibts) Not run status (Status nicht ausgeführt) und GB ON (GS ein)
festgelegt. Der Alarm ist somit bei Aggregatestart aktiv. Wenn der Generator zur Sammelschiene synchronisiert wurde, wird der
Alarm wieder deaktiviert.
ANMERKUNG Die LED für Unterdrückungsfunktionen an der Steuerung und am Display wird aktiviert, wenn eine der
Unterdrückungsfunktionen aktiv ist.
ANMERKUNG Funktionseingänge wie die Rückmeldung „Motor läuft", Fernstart oder Zugriffssperre werden nie gesperrt. Nur
Alarmeingänge können unterdrückt werden.
ANMERKUNG Die SKS-Steuerung hat keine konfigurierbare Lauferkennung, daher sind die einzigen Sperrfunktionen der
Binäreingang und die KS-Position.
6.23.1 Status Motor läuft (6160)
Alarme können so eingestellt sein, dass sie nur bei ‚Motor-läuft'-Signal und abgelaufener Verzögerungszeit aktiviert werden.
Das Diagramm zeigt den Ablauf. Ist der Timer abgelaufen, werden Alarme mit Run status aktiviert.
DESIGNER'S HANDBOOK 4189341275B DE
Beschreibung
Generatorspannung >30% der Nennspannung.
Generatorspannung ist unter 30 % der Nennspannung
Netzschalter ist geschlossen.
Netzschalter ist geöffnet.
Netzschalter und Generatorschalter sind geschlossen.
Generatorschalter oder Netzschalter sind geschlossen.
Die Steuerung ist die redundante Steuerung (wird nur angezeigt, wenn Option T1 aktiviert ist)
