6.6.6 Rückmeldung „Lüfter läuft"
Um sicherzustellen, dass der Lüfter läuft, kann ein digitaler Eingang für die Rückmeldung „Läuft" zugewiesen werden. Die

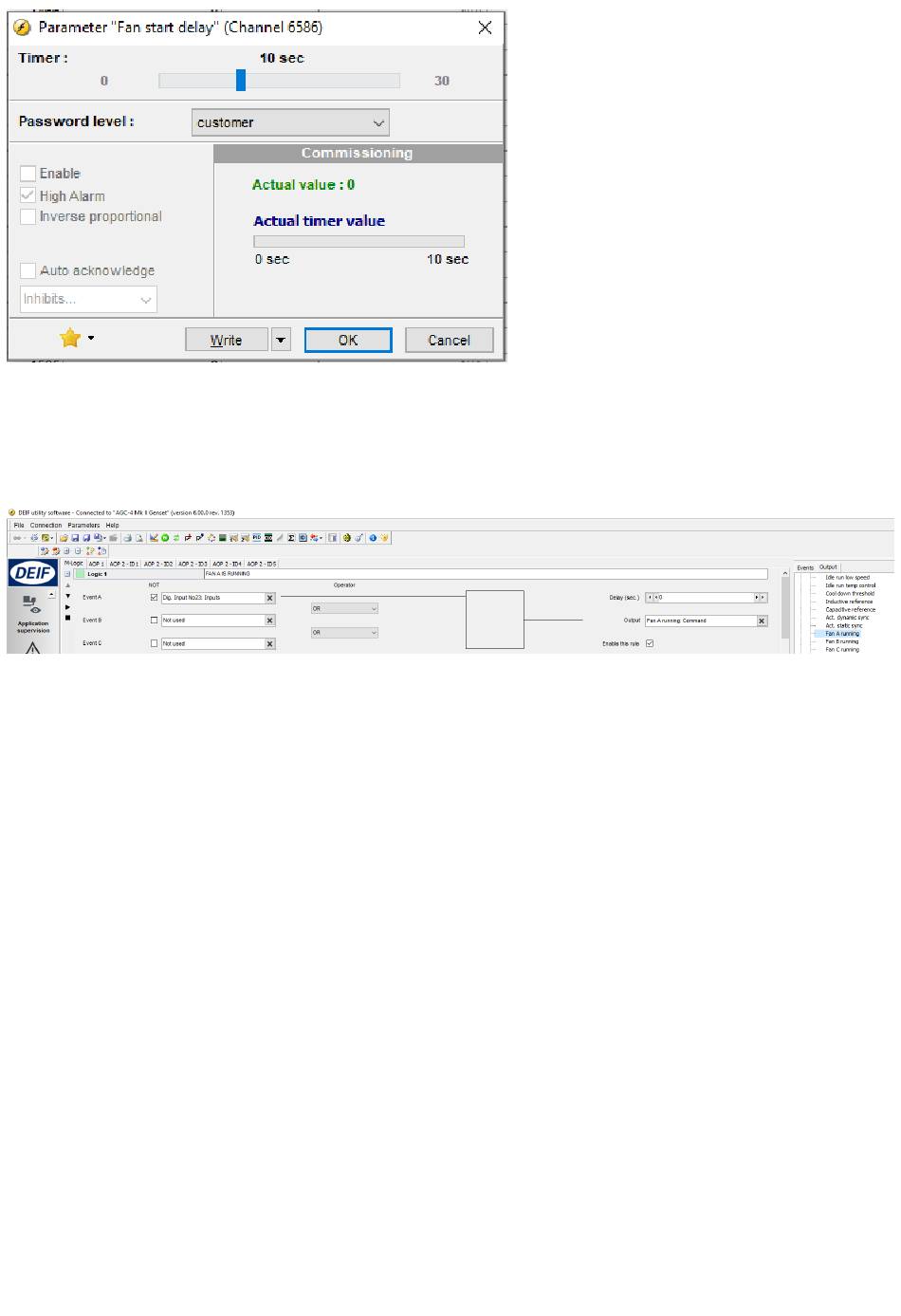

Rückmeldung „Lüfter läuft" muss über die M-Logic programmiert werden. Hier ist ein Beispiel.
Der Ausgang Lüfter A/B/C/D läuft-Befehl informiert die AGC darüber, dass der Lüfter läuft. Der Ausgang ist unter Ausgang, Befehl
zu finden, wie oben dargestellt.
6.6.7 Lüfterausfall
Es besteht die Möglichkeit, einen Alarm zu aktivieren, wenn der Lüfter nicht startet. Der Lüfterausfall-Alarm wird angezeigt, wenn die
Betriebsrückmeldung vom Lüfter nicht eingeblendet wird. Die Einstellung des Fehleralarms für Lüfter A bis D erfolgt in Menü 6590
bis 6620.
