6.5 Lüftung
Diese Funktion kann die Motorkühlung regeln. Über einen Multieingang wird die Kühlmitteltemperatur gemessen und ein externes
Lüftungssystem eingeschaltet, um die Kühlmitteltemperatur unter dem eingestellten Grenzwert zu halten. Die Funktion wird in

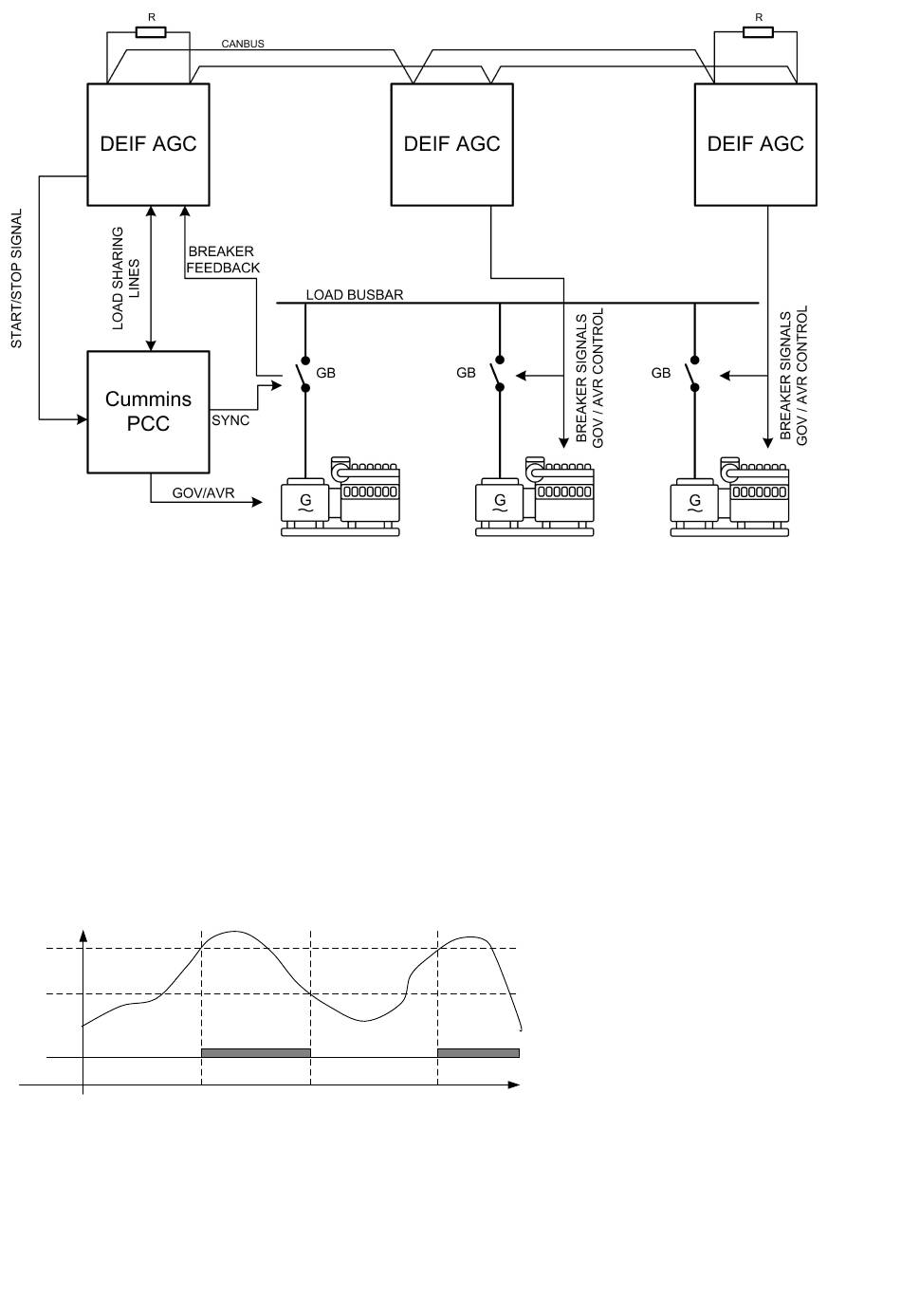

folgendem Diagramm gezeigt.
Verfügbare Sollwerte (6460 Max. Lüftung):
• Sollwert: Limit für die Aktivierung des Relais in Ausgang A.
• Ausgang A: Das Relais wird aktiviert, wenn der Sollwert überschritten wird.
• Hysterese: Die Anzahl an Grad Celsius, die die Temperatur unter dem Sollwert liegen muss, um das unter Ausgang A
eingestellte Relais zu deaktivieren.
• Enable: Ein-/Ausschalten der Lüftungsfunktion
ANMERKUNG Der Eingangstyp zur Temperaturmessung wird in Parameter 6323 Motorheizung eingestellt.
95°C
85°C
Relay
6.5.1 Alarm max. Lüftung
In Menü 6470 und Menü 6480 können zwei Alarme eingestellt werden, die aktiviert werden, wenn die Temperatur nach Erreichen
des Startsollwertes weiter ansteigt.
