Beim Einrichten der Phasenfolgen-Alarme kann es hilfreich sein, die Funktion „NS-Schließfehler, Start" (8181) in einigen der
Netzsteuerungen zu aktivieren. Dadurch besteht die Möglichkeit, dass die Aggregate anlaufen, wenn z. B. der Phasenfolgefehler für
die Netzspannung (2153) auftritt und die Fehlerklasse „NS-Auslösung" ist. Ist auch die automatische Umschaltung aktiviert (8184),
kann der andere Netzanschluss Reservelast liefern, bevor die Aggregate starten. Wenn im anderen Netz kein Phasenfolgefehler
auftritt, liefert das andere Netz weiterhin die Last, und die Aggregate starten nicht.

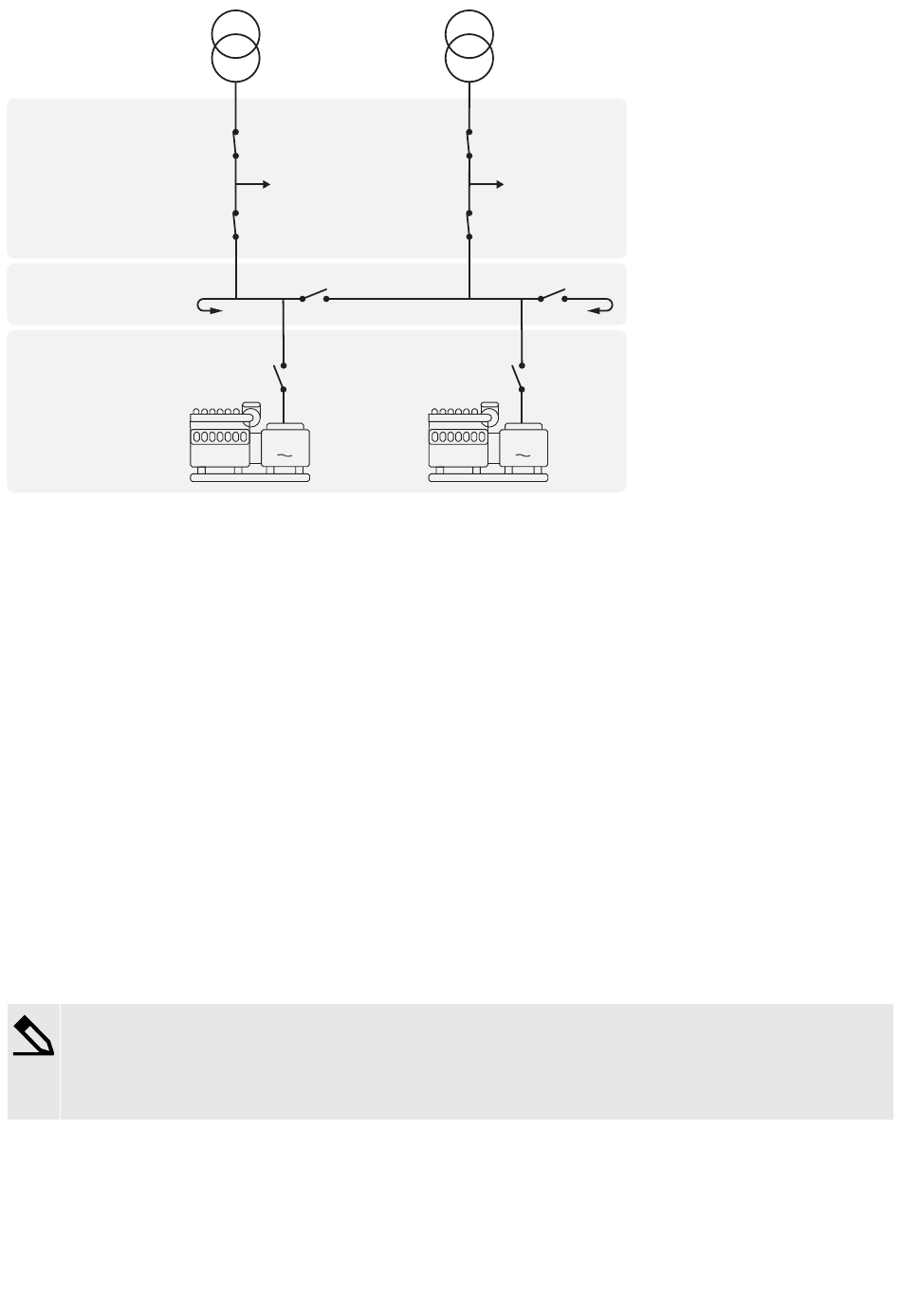

Beispiel
Bei Aggregat 1 ist der Parameter 2153 auf „Abstellung mit Nachlauf" eingestellt. Das Aggregat 1 ist seit Kurzem ausgeschaltet und
es wurden versehentlich zwei Phasen vertauscht. Nun tritt ein Netzausfall an Netz 17 auf und das Aggregat 1 wird eingeschaltet.
Die Steuerung für Aggregat 1 erkennt einen Phasenfolgefehler und aktiviert seine Fehlerklasse. GS1 wird niemals geschlossen.
SKS33 wird geschlossen. Aggregat 2 wird eingeschaltet und liefert die Last. Wenn auch auf der B-Seite von SKS33 ein
Phasenfolgefehler auftritt und 2156 in SKS33 auf die SKS-Auslösung eingestellt ist, schließt das System stattdessen SKS34, da es
sich um ein System mit umwickelter Sammelschiene handelt.
3.3

Erregerverlust

Um Schäden am Aggregat wegen eines Polschlupfes zu vermeiden, kann die AGC einen Schalter auslösen, wenn ein
Erregungsverlust auftritt. Der Schutz wird im Menü 1520 konfiguriert.
Die in Parameter 1521 angegebene Prozentzahl ist die maximale Prozentzahl der importierten kvar verglichen zu den nominellen
kW des Aggregats.
Aggregat, Beispiel
Das Aggregat hat eine Nennleistung von 1000 kW. Der Parameter 1521 beträgt 15 %. Das bedeutet, dass bei einem
Aggregat von 150 kvar oder mehr Kapazität der in Parameter 1522 eingestellte Timer startet. Wenn der Timer abläuft,
erfolgt eine Aktion. Diese Aktion/Fehlerklasse wird in Parameter 1526 konfiguriert.
Um die Prozentzahl richtig festzulegen, ist eine Berechnung erforderlich. Zu diesem Zweck ist das Bediendiagramm für den
Generator erforderlich. Ein Bediendiagramm für einen Generator ist unten abgebildet. Der blaue Block zeigt die Überlastung des
Motors bei einem Leistungsfaktor von 0,8.
DESIGNER'S HANDBOOK 4189341275B DE
2153
MB 17
TB 17
2156
BTB 33
2153
2156
GB 1
2153
G
2153
MB 18
TB 18
2156
2156 2153
GB 2
G
BTB 34
2156
2156
2153
Seite 71 von 202
