5.4.2

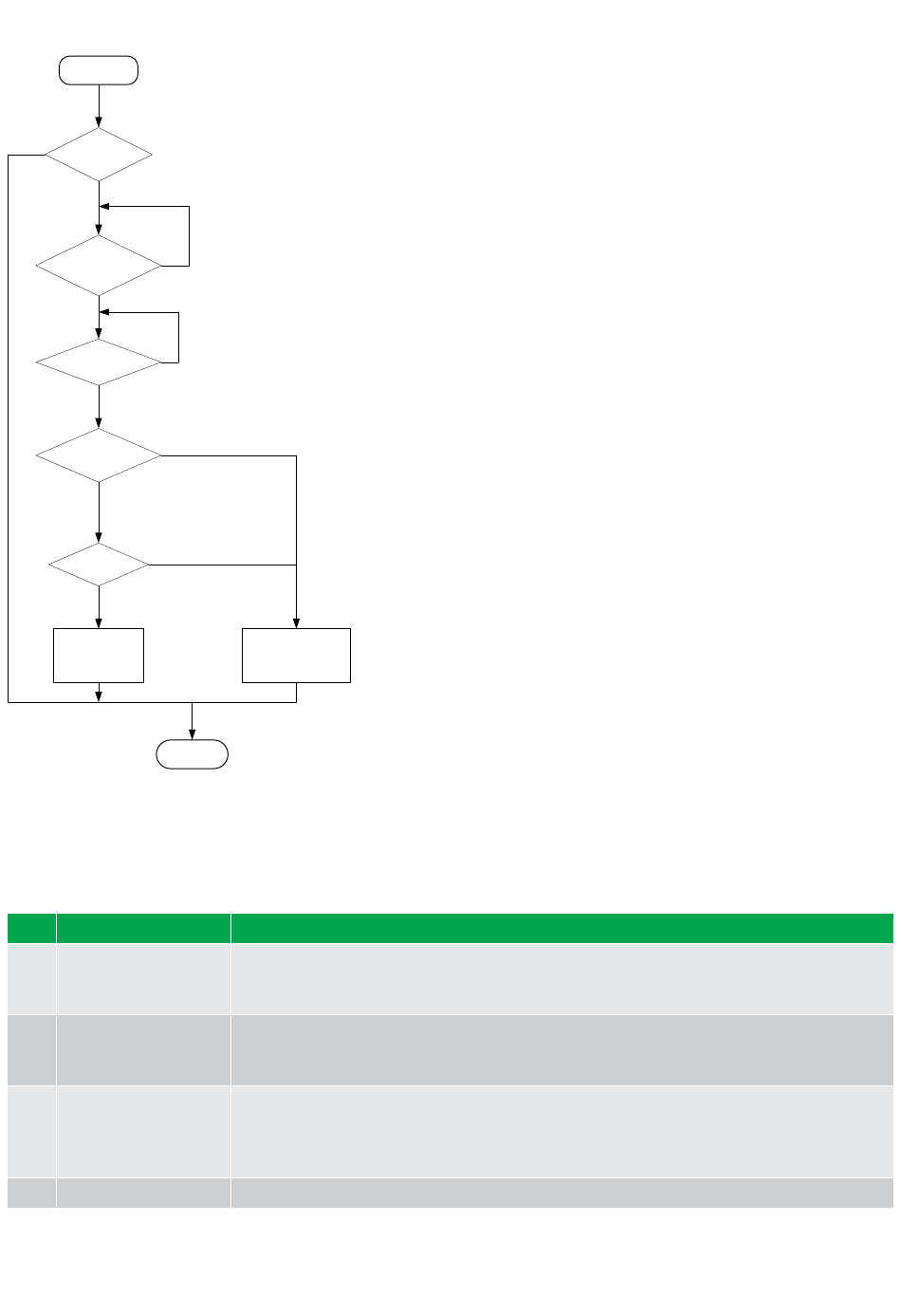

2. KS-Handling (Option G5)

Start
No
TB Open
Yes
Any GB closed
No
Yes
P > P
AVAIL CAP
No
Yes
No
"GB + TB"
Yes
No
MB OFF
Yes
Close TB
5.4.3

Startablauf

Die Startsequenz der AGC ist für die Funktion Anlaufsynchronisation (CBE) geändert. Die folgenden Parameter müssen eingestellt
werden:
Menü Beschreibung
Drehzahlsollwert für
2251
GS-Schließung
2252 Verzögerung
2253 Ausgang A
2255 Enable
ANMERKUNG Das Relais, das zum Schließen vor der Erregung verwendet wird, darf nur für diese Funktion konfiguriert sein.
DESIGNER'S HANDBOOK 4189341275B DE
Sync TB
End
Anmerkung
Der Generatorschalter wird bei eingestellter Drehzahl geschlossen. Der Einstellbereich ist 0-400
U/min. Bei Einstellung 0 wird der Generatorschalter mit dem Startbefehl eingeschaltet.
Im Beispiel sind 400 U/min eingestellt.
Das Aggregat muss den Sollwert (Menü 2263) während der eingestellten Zeit erreichen.
Ist die Verzögerung abgelaufen und liegt die Drehzahl über dem Sollwert, wird die Erregung
gestartet. Liegt die Drehzahl unter dem Sollwert, wird der Gs ausgelöst.
Wählen Sie den Relaisausgang für die Erregung.
Konfigurieren Sie das Relais als 'limit relay' in der E/A-Einstellung.
Für ein bestmögliches Verhalten der Anlaufsynchronisation wird empfohlen, das Relais 5, 8 oder
11 zu verwenden.
Aktivieren Sie die Funktion 'Close before excitation'.
