Applikationskonfiguration
Für den P-Grad-Betrieb muss die AGC nach einer Anwendungszeichnung als Einzelaggregat konfiguriert werden. Dies kann über
die USW oder per Schnell-Setup erfolgen.
Siehe 'Hilfe'-Funktion (F1) in der USW für Details über die Applikationskonfiguration.
4.8.2

U-Droop-Beispiel

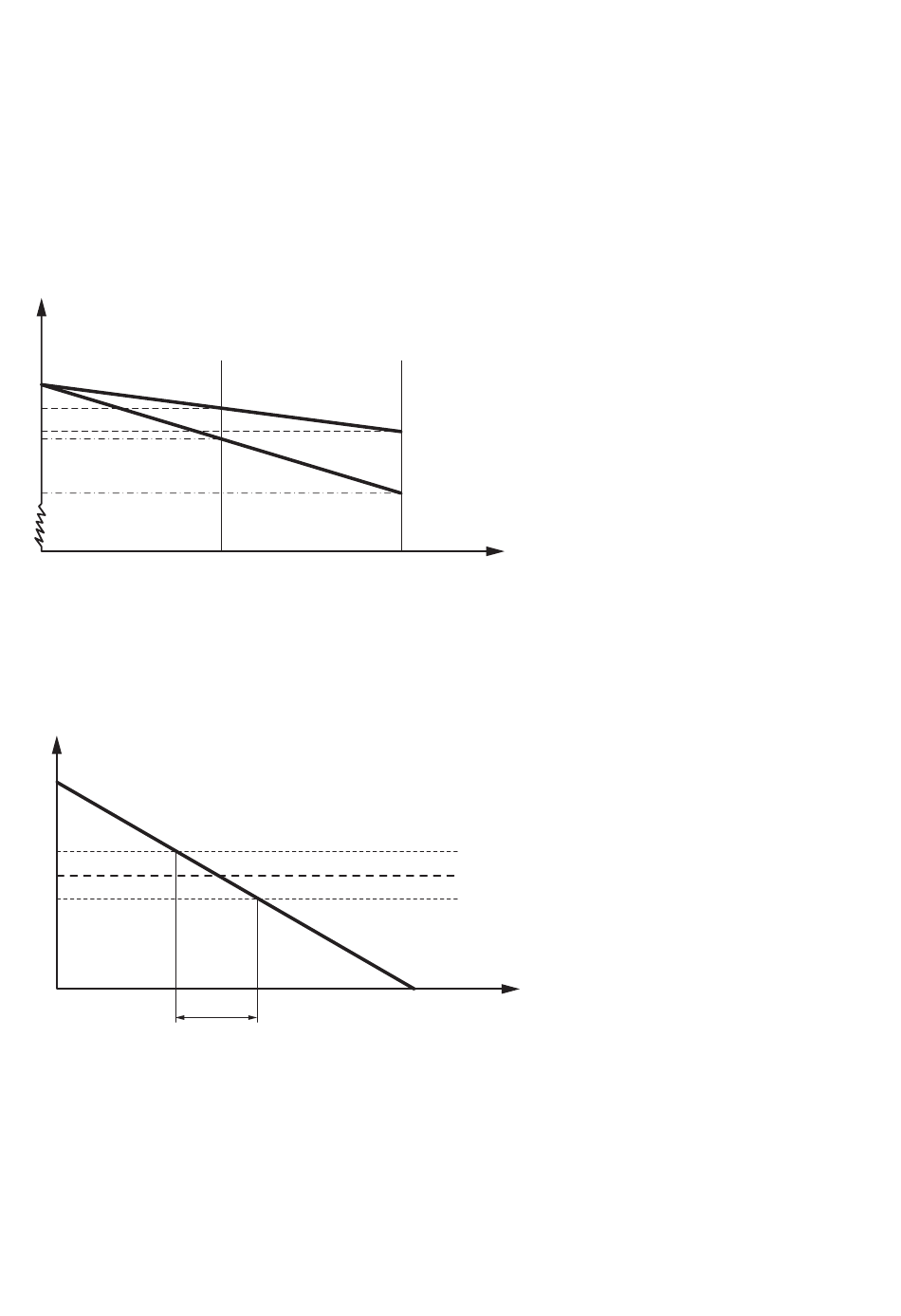

Das folgende Diagramm zeigt einen Generator mit einer U-Droop-Einstellung von 4 % und 10 % im Verhältnis zur Blindleistung, Q
(kVAr). Wie das Beispiel zeigt, fällt die Spannung, sobald die Last zunimmt. Das Prinzip ist dasselbe mit parallelen Aggregaten, wo
die Aggregate den Droop zur Lastverteilung verwenden und die Spannung/frequenz entsprechend abfällt.
U [V]
400
380
360
0
4.8.3

Einstellung hoher Droop

Zur Illustration der Wirkung einer hohen Droop-Einstellung zeigt das Diagramm unten, wie eine Frequenzänderung eine Änderung
der Last bewirkt. Das Prinzip ist dasselbe bei der Spannungsregelung. Die Laständerung ist mit ΔP angegeben.
Frequency (Hz)
f
NOM
ANMERKUNG Dies kann verwendet werden, wenn der Generator mit Grundlast laufen muss.
4.8.4

Einstellung niedriger Droop

Zur Illustration der Wirkung einer niedrigen Droop-Einstellung zeigt das Diagramm unten, wie eine Frequenzänderung eine
Änderung der Last bewirkt. Das Prinzip ist dasselbe bei der Spannungsregelung. Die Laständerung ist mit ΔP angegeben.
In diesem Diagramm ist die Laständerung (ΔP) höher als zuvor. Das bedeutet, dass der Generator eine höhere Varianz der Last
aufweist als mit der höheren P-Grad-Einstellung.
DESIGNER'S HANDBOOK 4189341275B DE
50%
Δ P
4 % droop
10 % droop
% Q [kVAr]
100%
P (kW)
