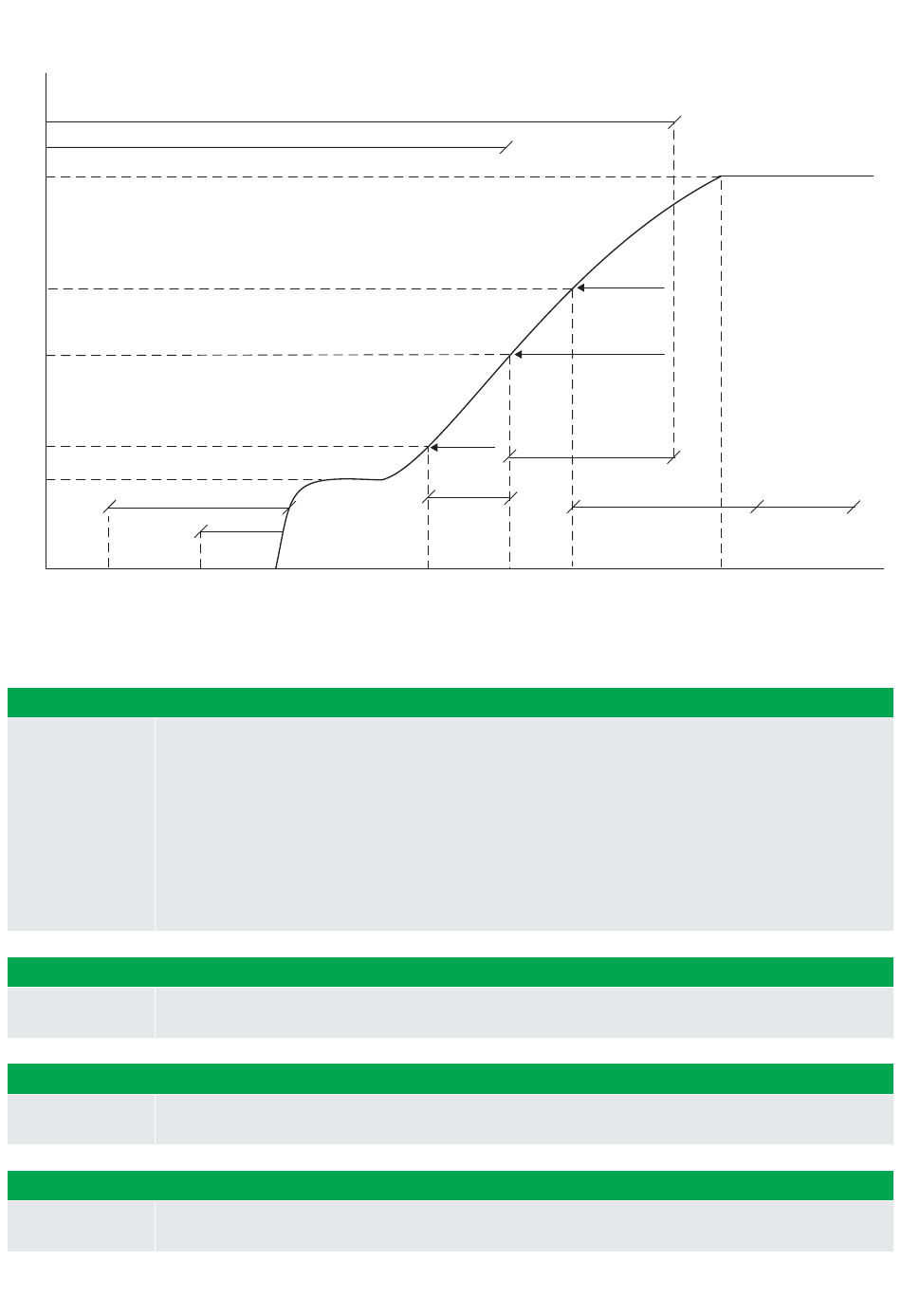

2.9.4 Anlaufübersicht
RPM
1500
1000
800
400
300
6180
Start
prepare
(0-600 s)
Start

Einstellungen zur Startsequenz

Startvorbereitung

Normale Vorbereitung: Der Startvorbereitungstimer kann für Startvorbereitungszwecke verwendet werden,
z.B. für das Vorschmieren oder das Vorglühen. Das Startvorbereitungsrelais wird mit Einleitung der
Startsequenz aktiviert und wieder deaktiviert, wenn das Startrelais aktiviert ist. Mit Timer-Einstellung 0,0 s ist
die Startvorbereitungsfunktion deaktiviert.
6180 Starter Erweiterte Startvorbereitung: Die erweiterte Startvorbereitung aktiviert das Relais mit Einleitung der
(Anlasser) Startsequenz und lässt es nach Aktivierung des Startrelais für die eingestellte Zeit aktiviert. Überschreitet
der Timer die Starteinschaltzeit, wird das Relais bei Deaktivierung des Startrelais ebenfalls deaktiviert. Mit
Timer-Einstellung 0,0 s ist die erweiterte Startvorbereitungsfunktion deaktiviert.
Startimpuls: Der Startimpuls ist die Einschaltzeit für den Anlasser.
Startpause: Die Startpause ist die Pause zwischen zwei Startimpulsen.
Betriebsmagnet-Timer
6150 Der Timer für den Betriebsmagnet ist ein Sollwert, der festlegt, wie lange der Betriebsmagnet vor dem
Betriebsmagnet Anlassen des Motors aktiviert wird. So hat die Motorsteuerung Zeit, vor dem Anlassen zu starten.
Anlasser ausrücken
6174 Anlasser Der Anlasser wird ausgerückt, wenn der Drehzahlsollwert erreicht ist. Das funktioniert nur, wenn unter 6172
ausrücken „Betriebserkennungstyp" „Impulsaufnehmer-Drehzahl" oder „MK-Drehzahl" ausgewählt ist.
Motor-läuft-Erkennung, U/min-Ebene
6173 Motor-läuft- Dieser Sollwert definiert die Drehzahl der Betriebserkennung in U/min. Das funktioniert nur, wenn unter 6172
Erkennung, Ebene „Betriebserkennungstyp" „Impulsaufnehmer-Drehzahl" oder „MK-Drehzahl" ausgewählt ist.
DESIGNER'S HANDBOOK 4189341275B DE
Oil pressure inhibit
Cranking
6150
Run coil
(0-600 s)
Starter
Inhibit status Not running
6174
Remove
starter
6351
Running
detection
within
(0-1200 s)
Remove
starter
(0-2000 RPM)
6160
Run status
(0-300 s)
6165
Frequency
detecton level
(20-35 Hz)
6173
Running
detection
level
(0-4000 RPM)
6160
Run status
(0-300 s)
2740
Delay of
Regulation
(0-9900 s)
Activate Nominal
regulation speed
4560
Hz/V failure
(1-99 s)
