3. Funktionen der Aggregatsteuerung

In diesem Kapitel werden die Anforderungen und Funktionen der Option A10 beschrieben, die für die Aggregatsteuerung spezifisch
sind. Für die Funktionen, die sowohl die Aggregatsteuerung als auch die Netzsteuerung unterstützen, siehe
3.1

Nennleistung

Mehrere Funktionen basieren auf der Nennleistung.
Die Nennleistung ist definiert in Nom. P 1, Parameter 6002; Nom. P 2, Parameter 6012; Nom. P 3, Parameter 6022; oder Nom. P 4,
Parameter 6032. nom. set aktivieren, Parameter 6006 bestimmt, welcher Wert verwendet wird.
3.1.1

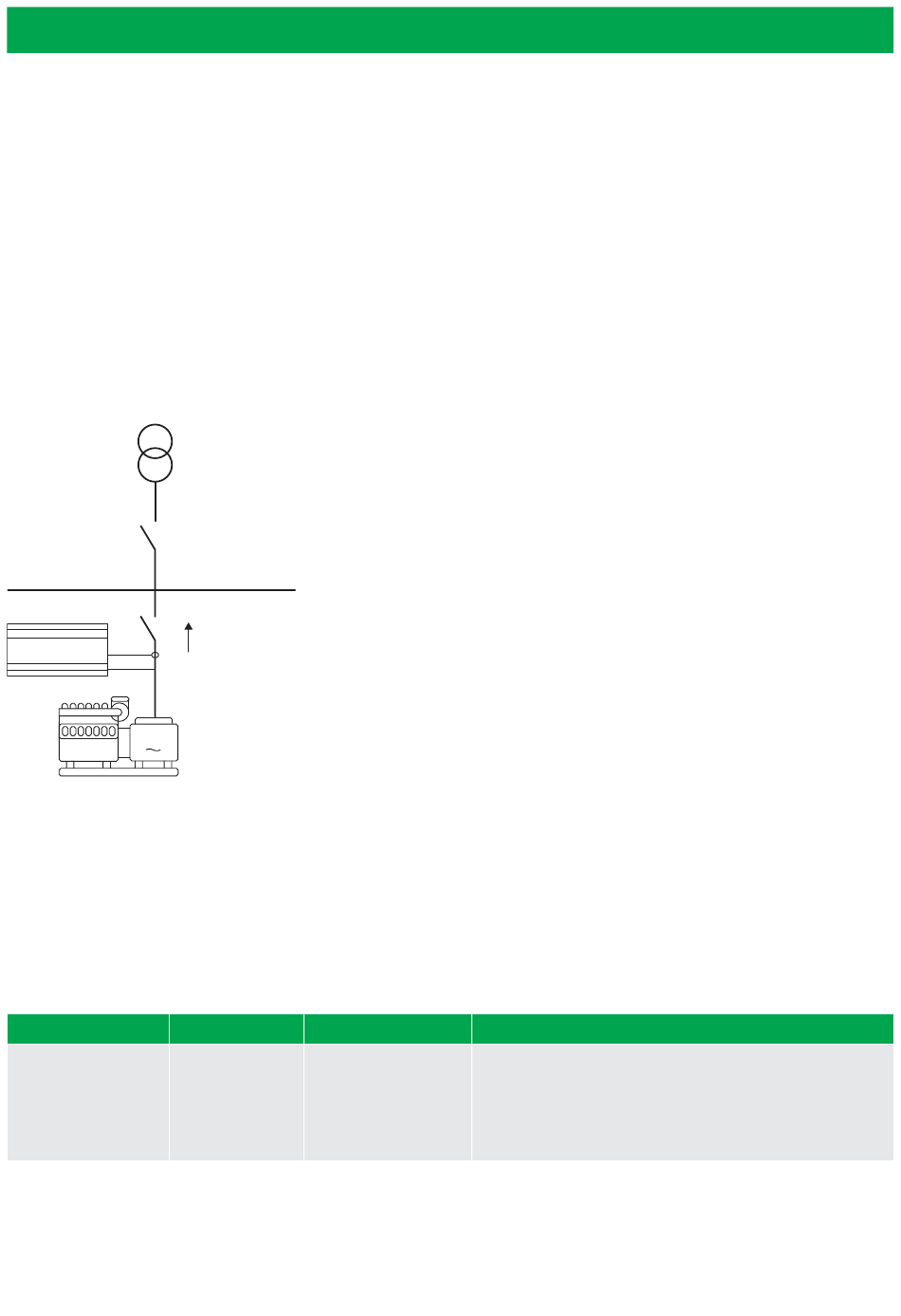

Leistungsrichtung

Für alle Schutzfunktionen, die Cosφ-Regelung und die RRCR-Sollwerte ist die Leistung des Aggregats positiv.
Positive Energie aus dem Aggregat
Grid connection point
Consumer(s) busbar
AGC Genset
I
V
G
ANMERKUNG Für die Blindleistungsrichtung siehe
3.2

Power Management

Für eine Aggregatsteuerung in einer Power Management-Anwendung können Sie auswählen, welche Leistungsrampe verwendet
werden soll. Sie können auch die Regelung konfigurieren, die bei einem Ausfall der Netzsteuerung verwendet werden soll.

Auswahl der Leistungsrampe

Konfigurieren Sie die Einstellungen unter Erweiterter Schutz, PM: Netzgerät, Leistungsrampe.
Parameter Standard
Rampenfunktion, Rampe vom DG
Auswahl benutzen

Ausfall der Netzsteuerung

Konfigurieren Sie unter Erweiterter Schutz, PM die Einstellungen für die Steuerung, die bei einem Ausfall des Netzreglers verwendet
werden soll: Netzgerät, Netzgerätausfall.
OPTION A10 4189341213E DE
Mains transformer
P > 0
Bereich
Rampe vom DG
benutzen
Rampe vom NETZ
benutzen
Blindleistungsrichtung für die Varianten A, B, C und
Beschreibung
Rampe vom DG benutzen: Die Steuerung verwendet die
Werte in ihren eigenen Parametern für die Rampe.
Rampe vom NETZ benutzen: Die Steuerung verwendet die
in der Netzsteuerung konfigurierte Rampe.
Allgemeine Funktionen.
E.
