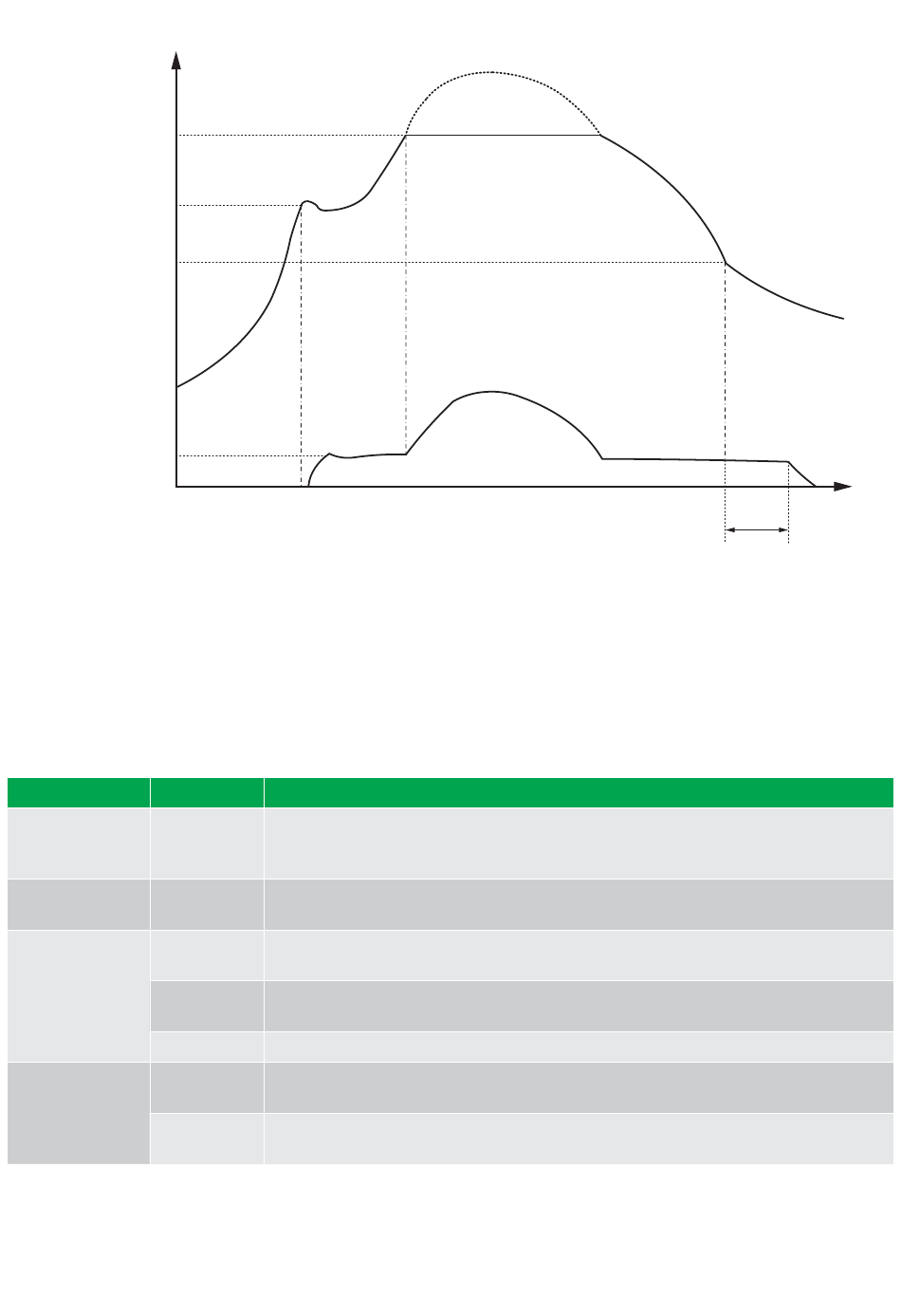

Beispieldiagramm Spitzenlast

kW
Max. mains import level
Genset start level
Genset stop level
Genset minimum load
Handbetrieb
Ist der Generatorschalter geschlossen und der Netzschalter geöffnet, verwendet die Steuerung die Nennfrequenz als Sollwert für
den Drehzahlregler. Ist zudem die Spannungsregelung aktiviert, wird die Nennspannung als Sollwert verwendet.
Befindet sich das Aggregat im Parallelbetrieb, wird es gemäß dem Spitzenlast-Sollwert geregelt. Somit wird auch die maximale
Netzbezugsleistung in Betriebsart ‚Hand' nicht überschritten. Ist zudem die Spannungsregelung aktiviert, wird der Sollwert als
Leistungsfaktor oder Blindleistung geregelt (7050, Festleistungseinstellung).
Parameter für Spitzenlastbetrieb
Menü
7000
Netzbezugsleistung Tag und Nacht
7010
Tageszeitperiode
Startsollwert
7020 Start
Aggregat Verzögerung
Last
Stoppsollwert
7030 Stopp
Aggregat
Verzögerung
ANMERKUNG Die Parameter 7020 und 7030 definieren den Start- und Stopppunkt einer Applikation ohne Power-Management
(Option G5). Wenn Power Management verwendet wird, dann werden lastabhängige Start- und Stoppparameter
verwendet. Für weitere Informationen zum lastabhängigen Start und Stopp siehe Option G5.
DESIGNER'S HANDBOOK 4189341275B DE
Beschreibung
Netzbezugsleistung für Spitzenlast.
Diese Einstellungen definieren die Tageszeitperiode. Innerhalb dieser Periode gilt die
Leistungseinstellung Tag, außerhalb gilt die Leistungseinstellung Nacht.
Der Startsollwert wird in % der Tag- bzw. Nachtwerte in Menü 7000 „Netzbezugsleistung"
eingestellt.
Das Aggregat wird nach Überschreiten des Startsollwertes und nach Ablauf der
Verzögerungszeit gestartet.
Mindestleistung, die das Aggregat während des Parallelbetriebs erzeugt.
Der Stoppsollwert wird in % der Tag- bzw. Nachtwerte in Menü 7000 „Netzbezugsleistung"
eingestellt.
Das Aggregat wird nach Unterschreiten des Stoppsollwertes und nach Ablauf der
Verzögerungszeit gestoppt.
Peak/total power
Mains power
Generator power
t
t
STOP
