10.6 Benutzerdefiniert rotatorisch

Es gelten die Angaben aus dem Abschnitt "Benutzerdefiniert translatorisch", nur die
Eingabebox Normierung hat jetzt die Bedeutung der Umrechenkonstante von Umdrehungen
in rotatorische Einheiten.
Beispiel:
Sie möchten Ihre Applikation abtriebsseitig in Neugrad (400 Neugrad/Umdrehung) einstellen und
benutzen ein Getriebe 10:1. Die Geschwindigkeiten sollen in Neugrad pro Minute und
Beschleunigungen in Neugrad pro (Sekunde)² erscheinen.

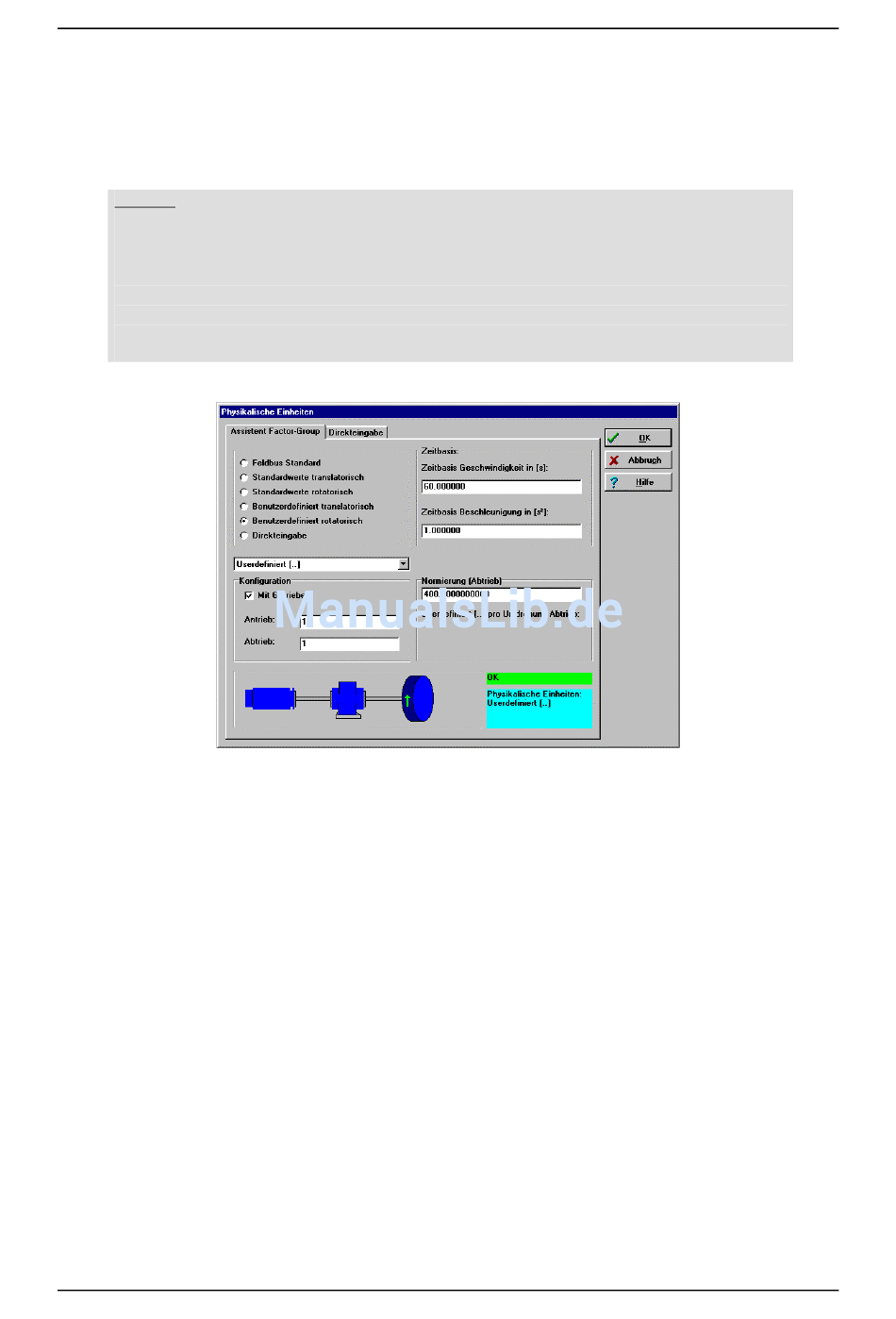

In Getriebe muss 10:1 eingetragen werden. Unter Normierung steht die 400 (Neugrad/
Umdrehungen). Da die Zeitbasis fürdie Geschwindigkeit 1 Minute ist, sind dort 60 Sekunden
eingetragen. Die Zeitbasis für die Beschleunigung ist 1.
