5.3 Stromversorgung der Haltebremse

Die Haltebremse wird von der Stromversorgung des Servopositionierreglers gespeist.
Wenn die Haltebremse mehr als 0,5 A benötigt, kann sie vom Servopositionierregler nicht
direkt versorgt werden. Außerdem sind die Toleranzen in der Spannungsversorgung zu
beachten (siehe Kapitel 5.2 Stromversorgung des ARS).
Gegebenenfalls müssen Sie ein Relais zwischen Servopositionierregler und Haltebremse
schalten, wie in der unteren Abbildung dargestellt:

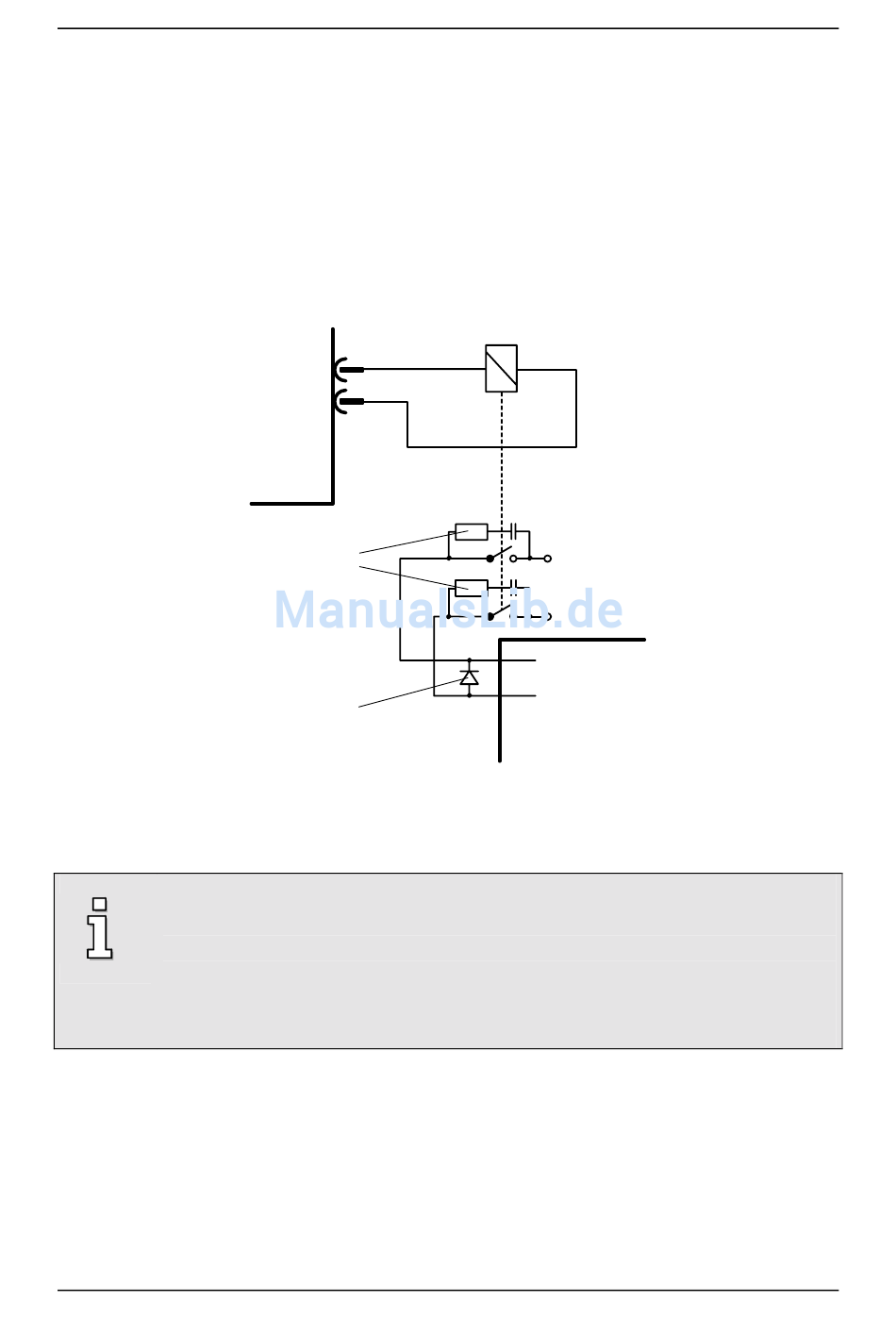

Abbildung 5.2: Anschalten einer Haltebremse an den ARS
Um Lichtbogen und EMV-Störungen zu verringern, können RC-Glieder
parallel zu den Relaiskontakten angebracht werden. Für 24V-DC-
Schaltanwendungen erscheint folgendes Bauteil geeignet:
PMR205AC6470M022 (Hersteller: Evox RIFA / RC-Glied: 22Ω in Reihe
mit 0,47µF) Bei größeren Lastströmen kann eine entsprechende Menge
von Entstörgliedern parallelgeschaltet werden.
Erstinbetriebnahme
Br+
Br-
ARS
Widerstand und
Kondensator zur
Funkenlöschung
Freilaufdiode
ARS-310/5 und /10
Anschlußverdrahtung
+24 V Netzteil
GND Netzteil
+24 V Bremse
GND Bremse
Motor
