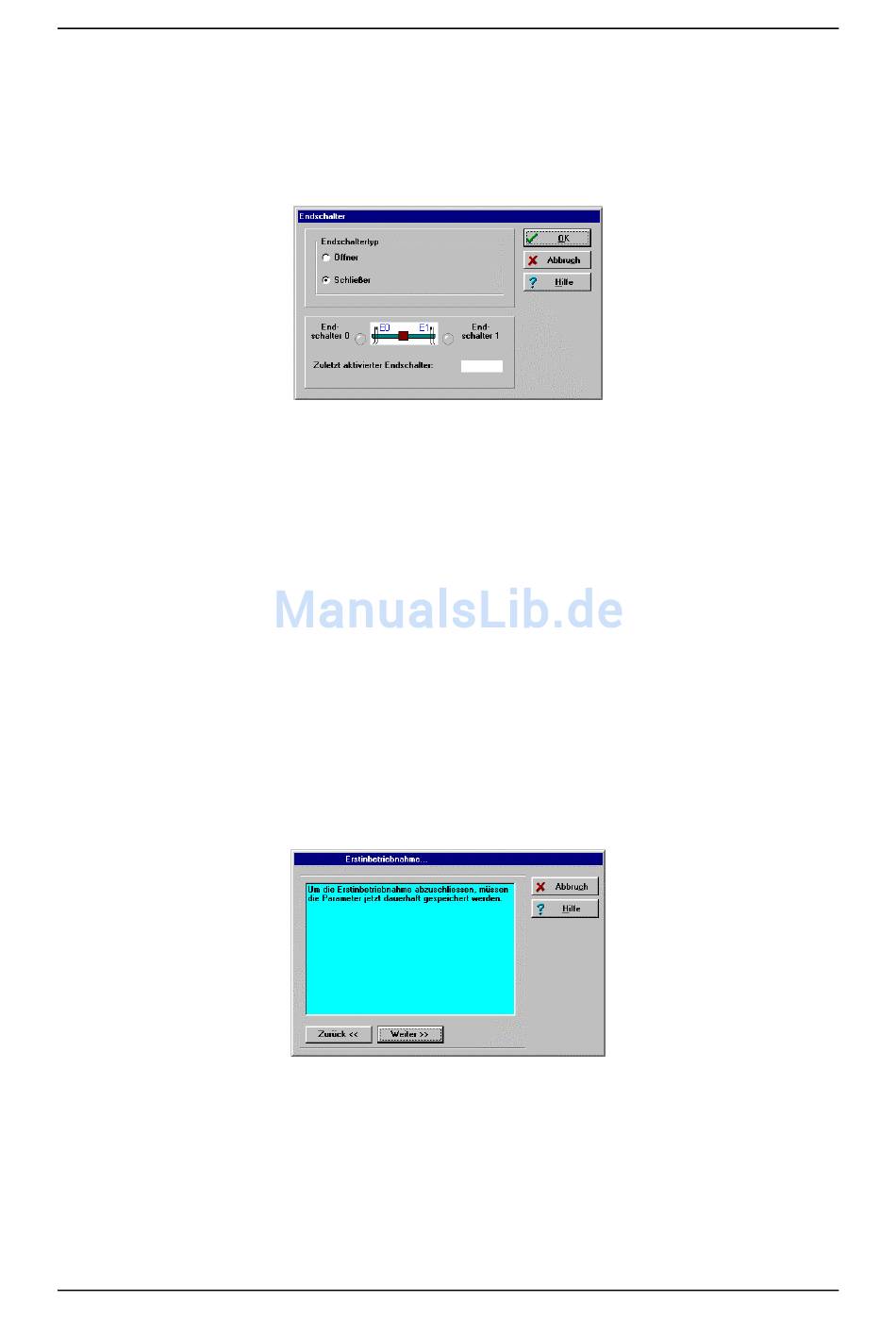

8.2.10 Einstellung der Endschalterpolarität
Stellen Sie Ihren Antrieb so ein, dass kein Endschalter aktiv ist. Im unten gezeigten Menü darf
dann keine Leuchtdiode aktiv sein. Dies können Sie durch Anklicken von Öffner bzw.
Schliesser einstellen.
8.2.11

Einstellung des Drehzahlreglers auf unkritische Werte

Im nächsten Schritt der Erstinbetriebnahme wird angeboten, den Drehzahlregler auf
unkritische Werte zu setzen. Dies wird empfohlen. Die Parameter des Drehzahlreglers werden
dabei aus den Stromreglerparametern abgeleitet.
8.2.12

Einstellung des Lagereglers auf unkritische Werte

Im nächsten Schritt der Erstinbetriebnahme wird angeboten, den Lageregler auf unkritische
Werte zu setzen. Die Vorgehensweise ist wie beim Drezahlregler.
8.2.13

Dauerhafte Speicherung der ermittelten Parameter

Um die Parametrierung erfolgreich abzuschliessen, müssen die Parameter dauerhaft im Servo
gespeichert werden. (Siehe auch hierzu Kapitel 11 Arbeiten mit Parametersätzen).
Klicken Sie auf Weiter >>.
Erstinbetriebnahme
Firmware laden und Erstinbetriebnahme
ARS-310/5 und /10 Version 3.2
