Eine zu klein eingestellte Hysterese führt zu einem flatternden Ausgangssignal.
Der Zustand des Bits für die Drehzahlmeldung kann auf einem digitalen Ausgang angezeigt
werden, wenn dieser entsprechend konfiguriert wird. Siehe hierzu auch das folgende Kapitel.
16.20 Parameter/Geräteparameter/Digitale Ausgänge
Der Servopositionierregler besitzt insgesamt vier digitale Ausgänge. Drei dieser Ausgänge
sind frei konfigurierbar, d.h. es können verschiedene Statusmeldungen des Reglers auf diese
Ausgänge gelegt werden und so einer übergeordneten Steuerung Informationen übermittelt
werden. Der digitale Ausgang 0 ist nicht parametrierbar, er wird für die Anzeige der
Betriebsbereitschaft verwendet. Dieses Signal wird auch durch die LED auf der Frontseite des
Servopositionierreglers angezeigt.

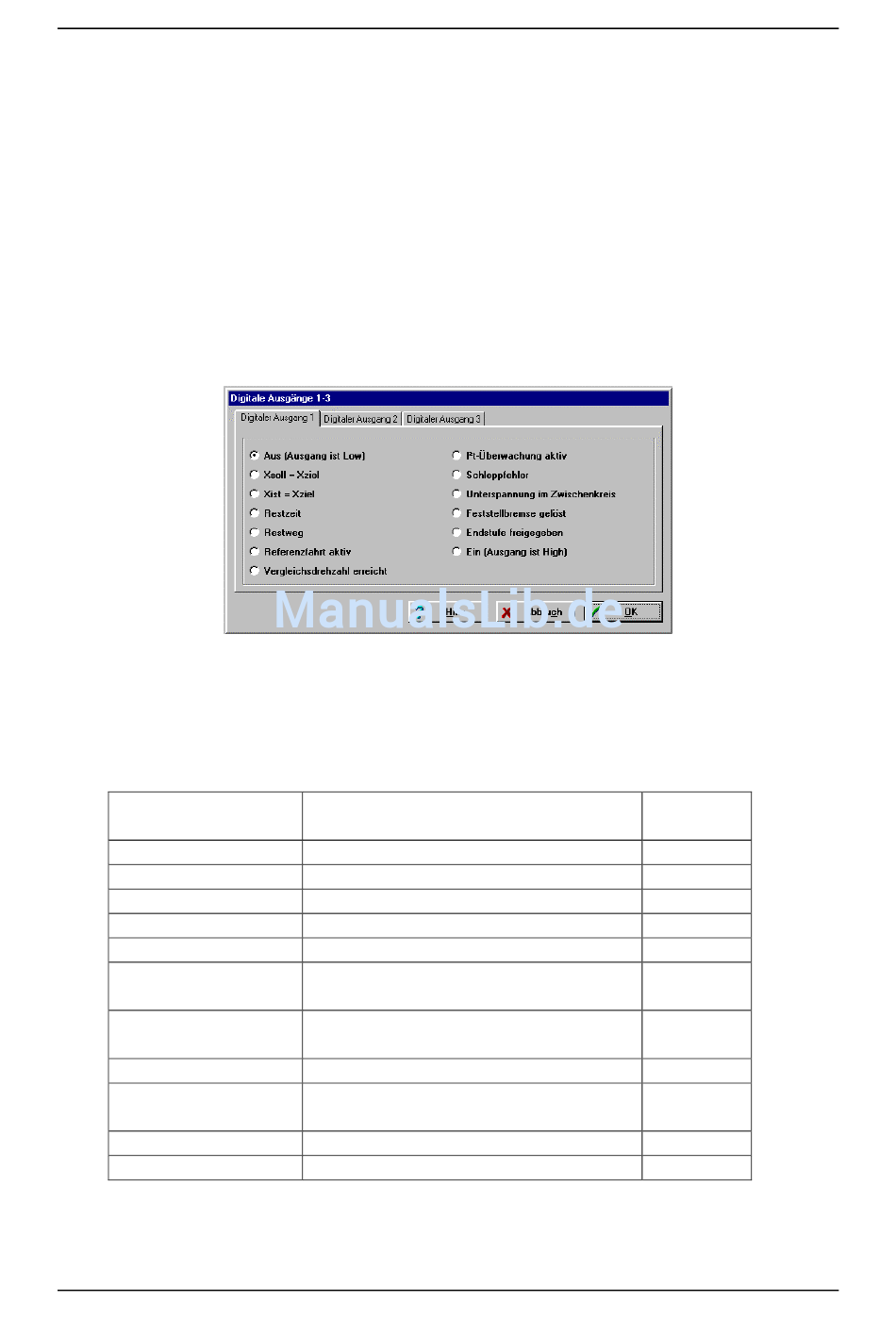

Alle Statusmeldungen, die an den digitalen Ausgängen angezeigt werden können, sind im
entsprechenden Menü des Parametrierprogramms einstellbar. Mit den Einstellungen 'Ein
(Ausgang ist High)' und 'Aus (Ausgang ist Low)' kann der Ausgang mit einem bestimmten
Wert belegt werden.
Der digitale
Ausgang...
Xsoll=Xziel
Xist=Xziel
Restzeit
Restweg
Referenzfahrt aktiv
Vergleichsdrehzahl
erreicht
I²t-Überwachung
aktiv
Schleppfehler
Unterspannung im
Zwischenkreis
Haltebremse gelöst
Endstufe freigegeben Reglerfreigabelogik
Version 3.2
wird beeinflusst von...
Positioniersteuerung
Positioniersteuerung
Positioniersteuerung
Positioniersteuerung
Referenzfahrt
u.a. Drehzahlregelung
Motorauslastung im kritischen Bereich
Lageregelung
Zwischenkreisüberwachung
Haltebremse / Automatikbremse
ARS-310/5 und /10
Seite 133
Kapitel
13.4.2
13.4.2
13.4.2
13.4.2
13.4.1
13.2
9.7.5
16.21
16.23
16.14
Erstinbetriebnahme
