Seite 150
16.46.4

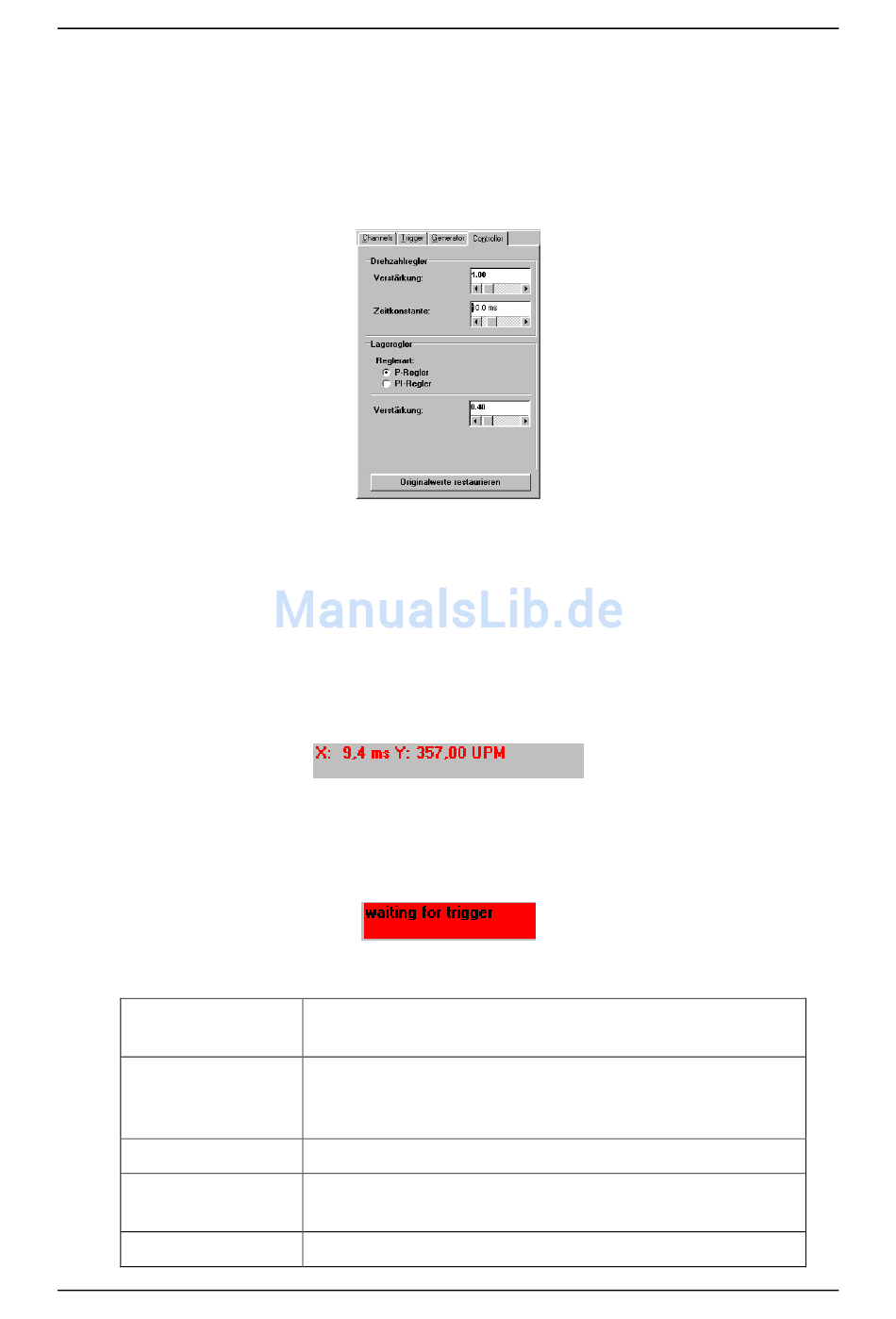

Registerkarte ‚Controller'
In diesem Menü können verschiedene Reglereinstellungen von Drehzahl- und Lageregler
ausprobiert werden. Dies geschieht am besten im Reversierbetrieb. Falls geänderte Werte
nicht dauerhaft übernommen werden sollen, klicken Sie auf die Schaltfläche Originalwerte
Restaurieren.
Hinweise zum Einstellen des Drehzahlreglers finden sich im Kapitel 9.7.
16.46.5
Untere Statusleiste
Messen von Werten
Um den Wert einer Messgröße zu ermitteln, fahren Sie einfach mit der Maus auf den
entsprechenden Punkt in der Oszilloskopoberfläche. In der unteren Statusleiste finden Sie
Informationen über Zeitpunkt und Wert der Messgröße:
Status des Oszilloskops
Rechts neben der X/Y-Anzeige in der unteren Statusleiste finden Sie ein Feld, das Sie über
den momentanen Status des Oszilloskops informiert:
Die wichtigsten Meldungen sind:
inactive
waiting for trigger
triggered
reading
okay
Erstinbetriebnahme
Oszilloskop ist ausgeschaltet; das Kästchen Run in der
Registerkarte Trigger ist nicht aktiviert.
Oszilloskop ist aktiviert und wartet momentan auf
Triggerereignis. Triggerereignis wurde noch nicht
gefunden.
Triggerereignis wurde gefunden; Aufzeichnung beginnt
gelesene Daten werden vom Servopositionierregler in das
Parametrierprogramm übertragen
Aufnahme ist fertig
ARS-310/5 und /10
Funktionen von WMEMOC
Version 3.2
