Im Menü Sollwerte/Sollwert-Selektoren muss entweder Selektor A oder
Selektor B auf Sync-Eingang gestellt sein.
Weiterhin muss das Sychronisiermenü richtig konfiguriert sein. Es wird aufgerufen mit

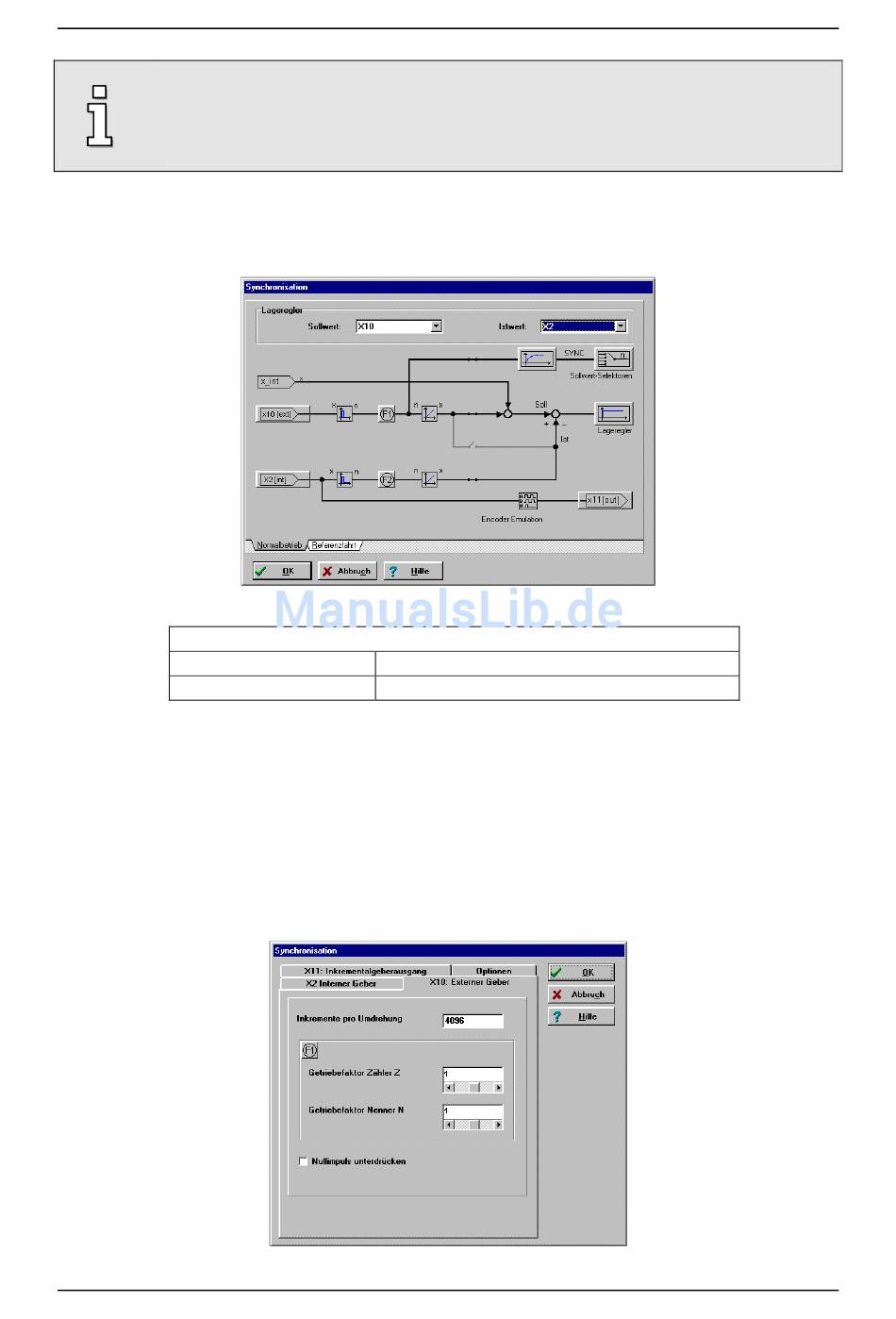

Parameter/Synchronisierung. Folgendes Fenster erscheint:
"Sollwert" und "Istwert"-Selektoren des Lagereglers(*):
Sollwert
Istwert
(*) Anmerkung: Der Lageregler ist in dieser Betriebsart durch das Kommandofenster
deaktiviert. Die
Winkelgeberinformation von X10 auf den SYNC-Eingang des Sollwert-Selektors geleitet
wird. (Siehe Bild oben)
Mit dem Klick auf die Schaltfläche X10[ext] können weitere Optionen des externen
Winkelgebers einstellen: die Strichzahl, einen Getriebefaktor und die Möglichkeit einer
Nullimpulsunterdrückung:
