Seite 66 Firmware laden und Erstinbetriebnahme

8.2.9 Identifikation des Motors und des Stromreglers

Der Motor und der Stromregler können automatisch oder manuell identifiziert werden. Wenn
der Motor noch nicht in einen Antrieb eingebaut und die Achse frei beweglich ist, wird ein
automatischer Abgleich empfohlen. Lesen Sie hierzu das folgende Kapitel.
Andernfalls lesen Sie das Kapitel 8.2.9.2 Manuelle Identifikation des Motors und des
Stromreglers für weitere Informationen.
In der Erstinbetriebnahme haben Sie die Möglichkeit, entweder die automatische oder die
manuelle Identifikation durchzuführen.

8.2.9.1 Automatische Identifikation des Motors und des Stromreglers.

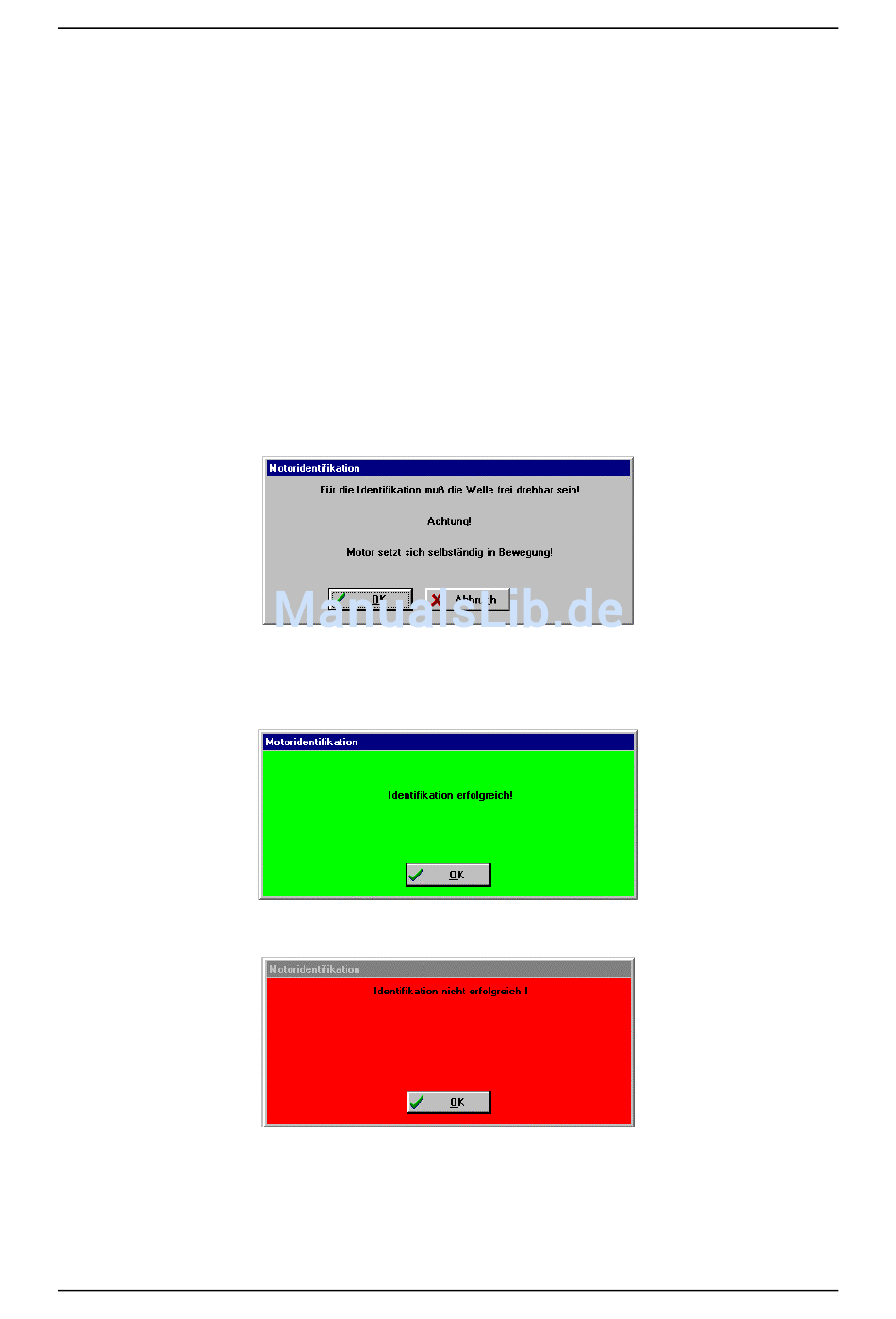

Der Servopositionierregler stellt jetzt selbsttätig die Polpaarzahl sowie den Winkelgeberoffset
fest. Es erscheint folgendes Menü:
Der Motor muss vollständig verkabelt und die Zwischenkreisspannung vorhanden sein. Die
Welle muss frei drehbar und die Endstufe freigegeben sein! Eine erfolgreiche
Motoridentifikation erkennt man an folgender Meldung:
Wenn ein Fehler aufgetreten ist, erhält man folgende Meldung:
Erstinbetriebnahme ARS-310/5 und /10 Version 3.2
