Funktionen von WMEMOC
• Aktivierung altes Protokoll: reserviert für alte Metronix-Anwendungen
• Befehlszähler altes Protokoll: reserviert für alte Metronix-Anwendungen
• Test auf doppelte Knotenadressen: Der Regler prüft automatisch, ob im
CANopen-Netzwerk möglicherweise eine Knotennummer doppelt vergeben
wurde. In diesem Fall wird in der Anzeige des Reglers der Fehler 23 ausgegeben.
• Addition von DIN0..:DIN3 zur Knotenadresse: Zur Basis-Knotenadresse wird
der Wert der digitalen Eingänge DIN0..DIN3 addiert. Die Eingangskombination
wird nur direkt nach dem Geräte-Reset einmal ausgelesen. Somit können durch
einfache Brücken nach 24V im Steckergehäuse von X1 bis zu 16 verschiedene
Geräteadressen vergeben werden.
• Addition von AIN1 zur Knotenadresse: Der analoge Eingang AIN1 wird mit
einer Wertigkeit von 16 zur Bildung der Knotenadresse einbezogen. Für einen
Low-Pegel kann er unbeschaltet bleiben, für den High-Pegel muß dieser Eingang
auf V
= 10V gebrückt werden.
ref
Die effektive Knotenadresse kann durch einen Klick auf die Schaltfläche Update
ermittelt werden. Der Servopositionierregler führt in diesem Fall einen Warmstart aus.
Über die Schaltfläche aktivieren bzw. deaktivieren kann die Feldbuskommunikation
mit den eingestellten Parameter ein- bzw. ausgeschaltet werden.
16.34
Parameter/Feldbus/Digitale CAN-IOs
In diesem Menü können Sie die digitalen CAN-Eingänge und Ausgänge beobachten.
Durch Anklicken der Schalter können Sie die digitalen Ausgänge setzen.
Um das Fenster zu schließen, wählen Sie nochmals Parameter/Feldbus/Digitale CAN-
IOs und entfernen den Haken.
16.35

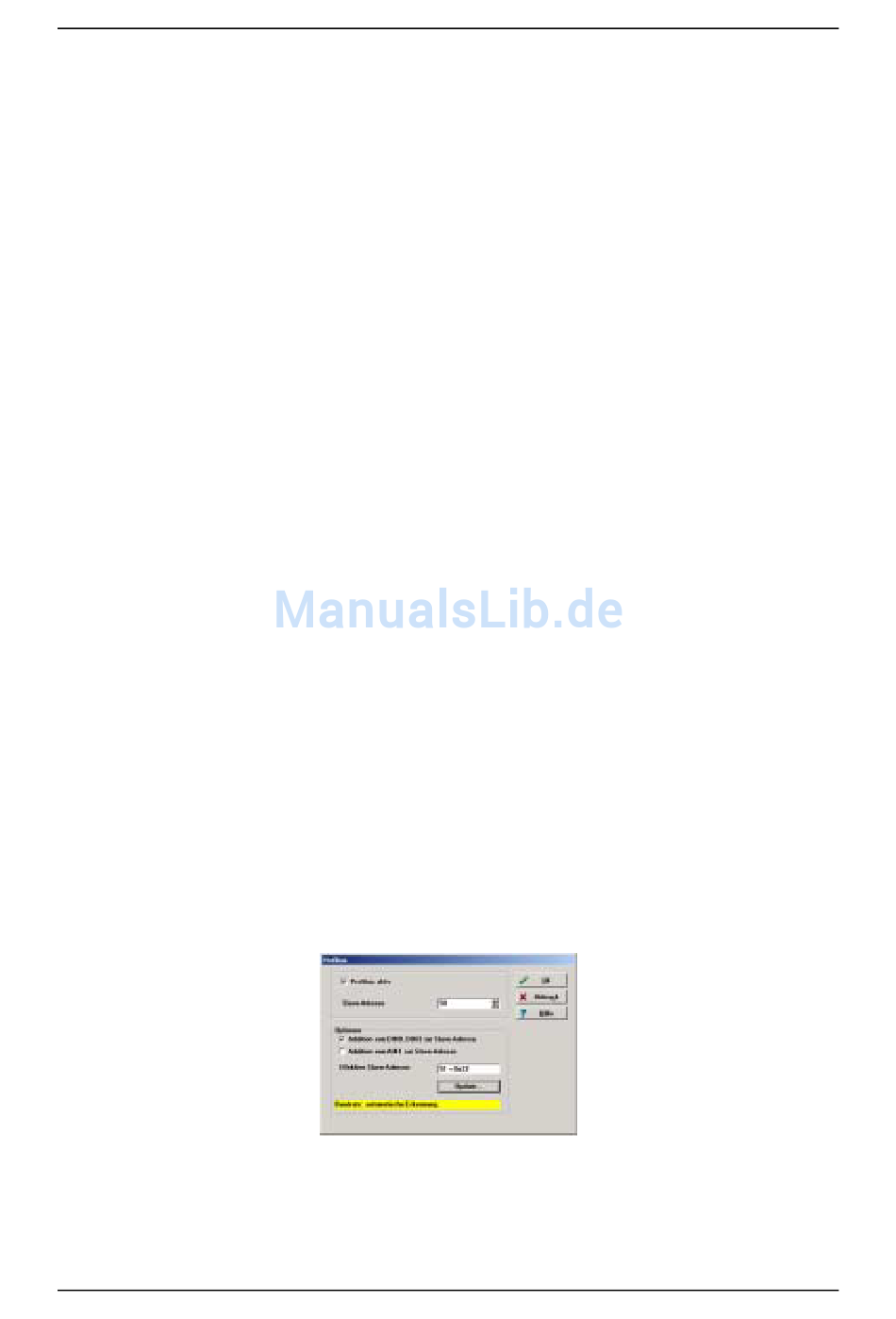

Parameter/Feldbus/Profibus
Hier können Sie die PROFIBUS-Kommunikationsparameter des Servopositionierreglers
mit Technologie-Steckmodul PROFIBUS-DP auf Ihr PROFIBUS-DP-Netzwerk
anpassen.
Die PROFIBUS-Kommunikation kann über das Feld Profibus aktiv ein- und ausgeschaltet
werden.
Version 3.2
ARS-310/5 und /10
Seite 141
