4.3 Ansicht von unten

12
13
14
15
16
Beachten Sie die Steckerbelegung am Steckverbinder X9. Ein Ver-
tauschen der Anschlußklemmen kann schwere Schäden am Gerät
nach sich ziehen. Der Servopositionierregler ARS-310/10 muss mit 3
x 230V AC gespeist werden (unbedingt Transformator verwenden).
Erstinbetriebnahme
1 6

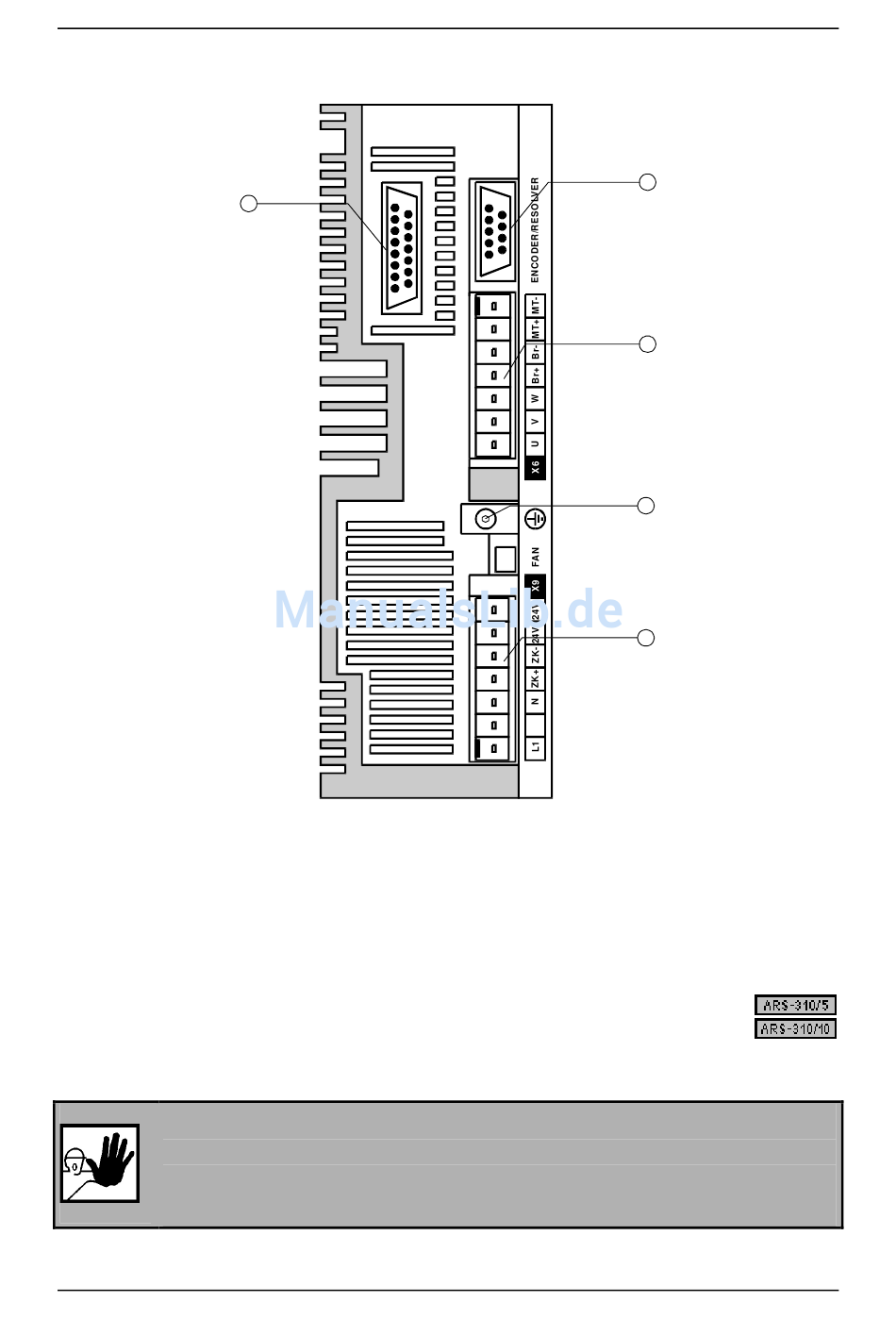

Abbildung 4.3: Ansicht von unten
X2 Winkelgeber (Resolver, Stegmann, Yaskawa)
X6 Speisung Motor, Temperaturfühler, Haltebremse
PE PE-Anschluß des ARS
X9 24V DC-Stromversorgung für den ARS
310V DC-Stromversorgung für Zwischenkreisspeisung
230 V AC-Netzanschluß
X21 Winkelgeber (optional) (Inkrementalgeber, Heidenhain)
ARS-310/5 und /10
Elektromechanik
12
13
14
15
