Erster Start und Optimierung des Motors
9.3 Istwertanzeige vorbereiten
Das Parametrierprogramm bietet Ihnen die Möglichkeit, alle Meßwerte gleichzeitig
numerisch auf dem Bildschirm des PC darzustellen. Für die erste Inbetriebnahme sollten Sie
mindestens Drehzahl und Motorstrom anzeigen lassen.
Die Istwertanzeige läßt sich im Istwertmenü (siehe unten) einstellen. Alle Werte die angezeigt
werden sollen, müssen durch Anklicken mit der linken Maustaste mit einem Haken versehen
werden. Bei nochmaligen Anklicken wird der ausgewählte Istwert aus dem Anzeigefester
gelöscht (Haken verschwindet).
1. Klicken Sie in der oberen Menüleiste das Menü "Istwerte" an.
2. Versehen Sie die Einträge Drehzahl und Motorstrom mit einem Haken.

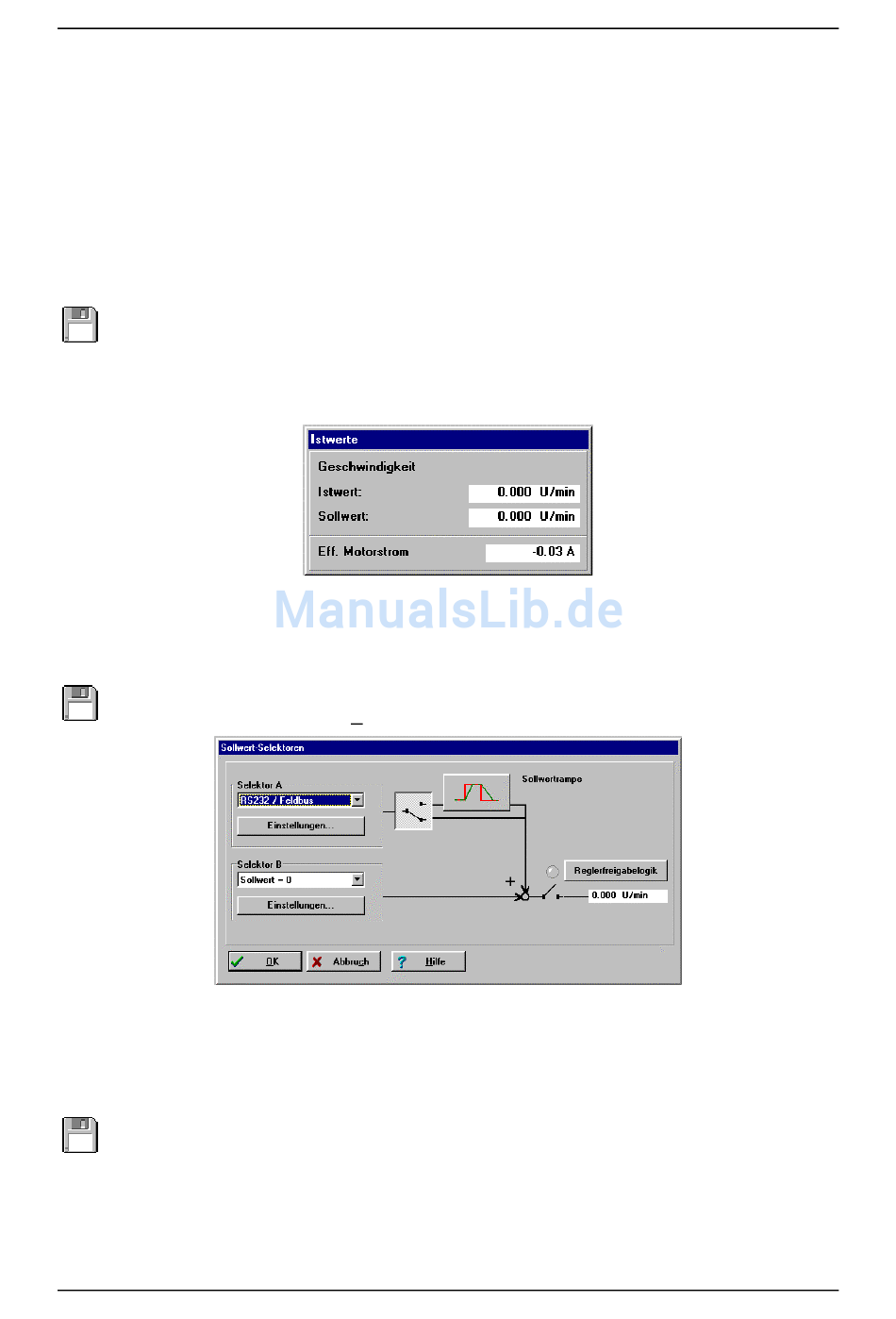

Die Istwertanzeige hat jetzt folgendes Aussehen:
9.4 Sollwerte selektieren und vorgeben
Wählen Sie das Menü "Sollwerte". Es erscheint folgendes Menü:
Der Servopositionierregler kann über zwei Sollwertselektoren jeweils einen von sechs
verschiedenen Sollwerten auswählen. Beide Sollwerte werden anschließend addiert und gehen
als Gesamtsollwert in die Regelung (Drehmomenten- oder Drehzahlregelung) ein. Mit
WMEMOC können beide Sollwertselektoren parametriert werden.
Stellen Sie – wie im Bild dargestellt – den ersten Sollwertselektor auf
RS232/Feldbus und den zweiten auf Sollwert=0.
Version 3.2
ARS-310/5 und /10
Seite 71
Erstinbetriebnahme
