Installation, erster Programmstart und Kommunikation

7.4 Kommunikation einstellen

Das Parametrierprogramm kommuniziert mit dem Servopositionierregler über die serielle
Schnittstelle. Es benötigt hierfür Informationen, welche serielle Schnittstelle (COM-Port-
Nummer) und welche Übertragungsgeschwindigkeit genutzt wird.
Im Auslieferungszustand geht das Parametrierprogramm von folgenden Daten aus:
• Schnittstelle COM1:
• Übertragungsgeschwindigkeit 9600 Baud (Werkseinstellung der Servopositionierregler)
• 8 Datenbits, 1 Stopbit, keine Paritätsüberprüfung. Diese Einstellungen sind fest!
Beim Programmstart
Servopositionierregler herzustellen. Falls dies fehlschlägt, gibt es eine Fehlermeldung.
Um die Daten für die Kommunikation korrekt einzustellen, müssen folgende Schritte
durchgeführt werden:
1. Schließen Sie den Servopositionierregler komplett an.
2. Verbinden Sie eine freie Schnittstelle des PCs über ein Null-Modem-Kabel
mit dem Servo.
3. Schalten Sie den Servopositionierregler ein.
4. Starten Sie das Parametrierprogramm.

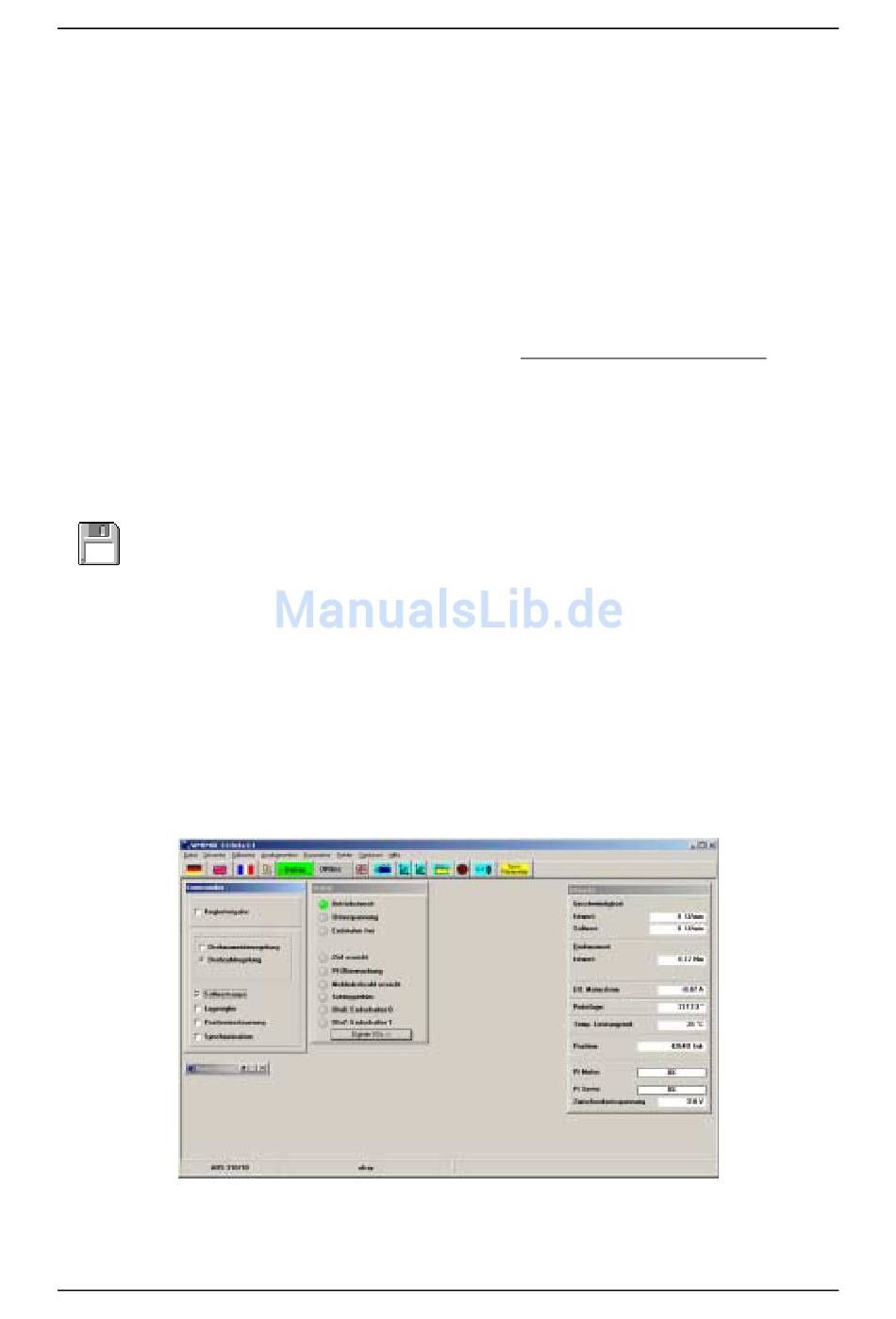

Wenn Sie jetzt die Parametrieroberfläche mit grüner Online-Schaltfläche finden (siehe
untenstehendes Bild), sind die Kommunikationsparameter bereits korrekt eingestellt, und es
muß nichts geändert werden. Falls Sie stattdessen eine Fehlermeldung finden, lesen Sie bitte
in den Kapiteln 7.5 Einstellung der seriellen Schnittstelle und/oder 7.6 Problembehebung bei
serieller Kommunikation weiter.
Version 3.2
versucht das Programm,
ARS-310/5 und /10
eine Kommunikation
Erstinbetriebnahme
Seite 55
zu einem
