Seite 38
Der Temperaturfühler im Motor kann wahlweise über das Geber- oder
Leistungskabel geführt werden (abhängig vom Motor). Der jeweils nicht
genutzte Anschluss bleibt unbeschaltet.
Wird der Temperaturfühler im Motorkabel geführt, dann müssen die
Anschlussleitungen aus Gründen der Störfestigkeit und elektrischen
Sicherheit geschirmt werden, wie im Bild dargestellt.
5.4.2.3 Stromversorgungskabel für den ARS (X9)
Versorgungsseitiger
Anschlussstecker
L1
N
ZK+
ZK-
24VDC
24VGND
PE

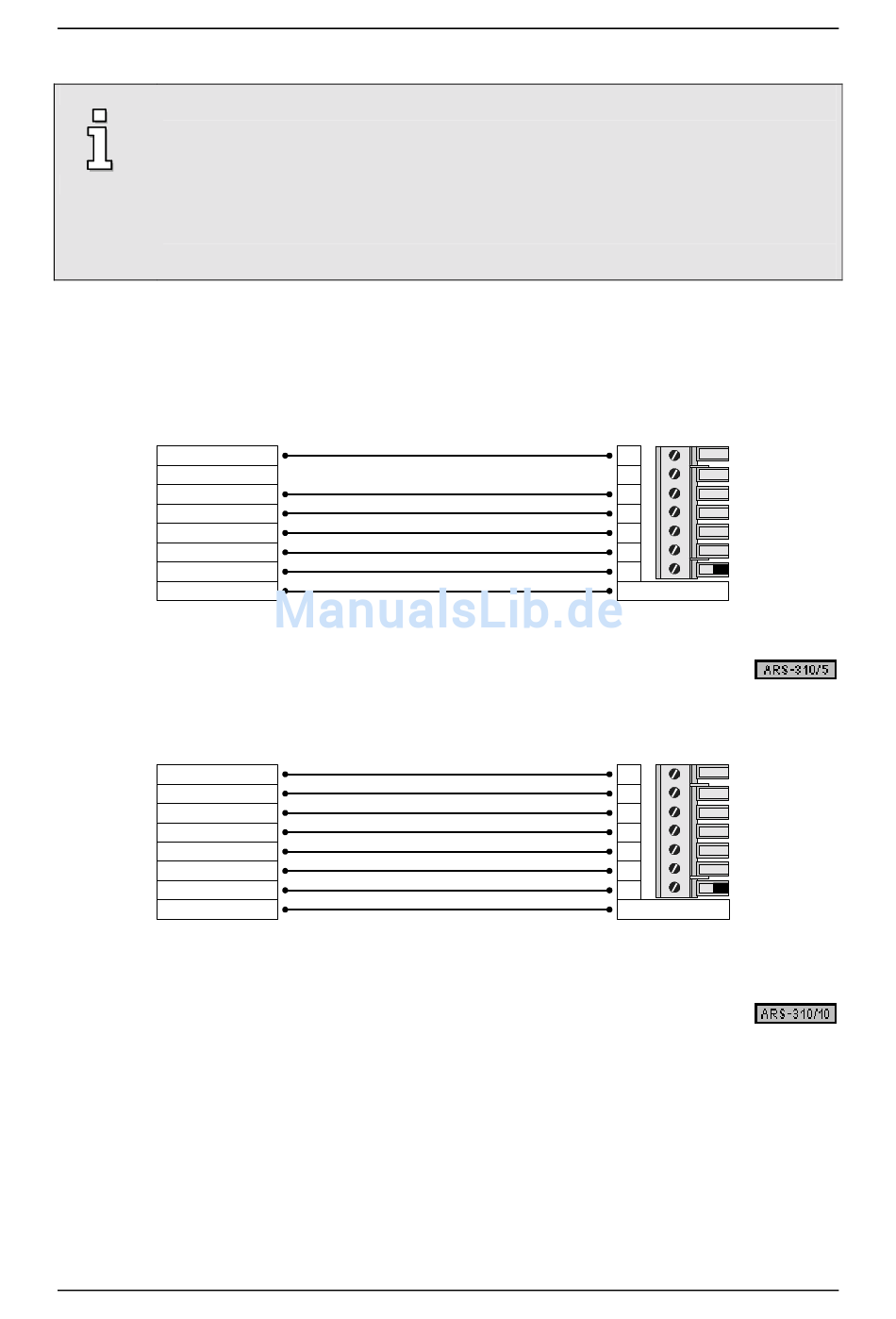

Abbildung 5.10: Stromversorgungskabel für den ARS-310/5 (Versorgung einphasig)
Versorgungsseitiger
Anschlussstecker
L1
L2
L3
ZK+
ZK-
24VDC
24VGND
PE
Abbildung 5.11: Stromversorgungskabel für den ARS-310/10 (Versorgung dreiphasig: 3 x
Erstinbetriebnahme
230V AC)
ARS-310/5 und /10
Anschlußverdrahtung
PHOENIX POWER
COMBICON an X9
1
2
3
4
5
6
7
PE-Schraube
PHOENIX POWER
COMBICON an X9
1
2
3
4
5
6
7
PE-Schraube
Version 3.2
