4.4 Abmessungen

Der Servopositionierregler wird als Kompaktgerät im eigenen Gehäuse, vorbereitet für die
Wandmontage, geliefert. Mehrere Geräte können dicht an dicht ohne Abstand
aneinandergereiht werden. Die folgende Abbildung zeigt, wie groß die Abmessungen des
Servopositionierreglers sind und welche zusätzlichen Abstände für die Anschlußkabel
vorgesehen werden müssen.
RESET
STATE
READY
[ X5 ]
SER.
75 mm
Um Ausfälle durch Verunreinigungen im ARS Servopositionierregler zu
verhindern, muß er in einer staub- und schmutzgeschützten Umgebung
mit dem Verschmutzungsgrad 1 gemäß EN 50178 montiert werden.
Version 3.2
ca. 50mm

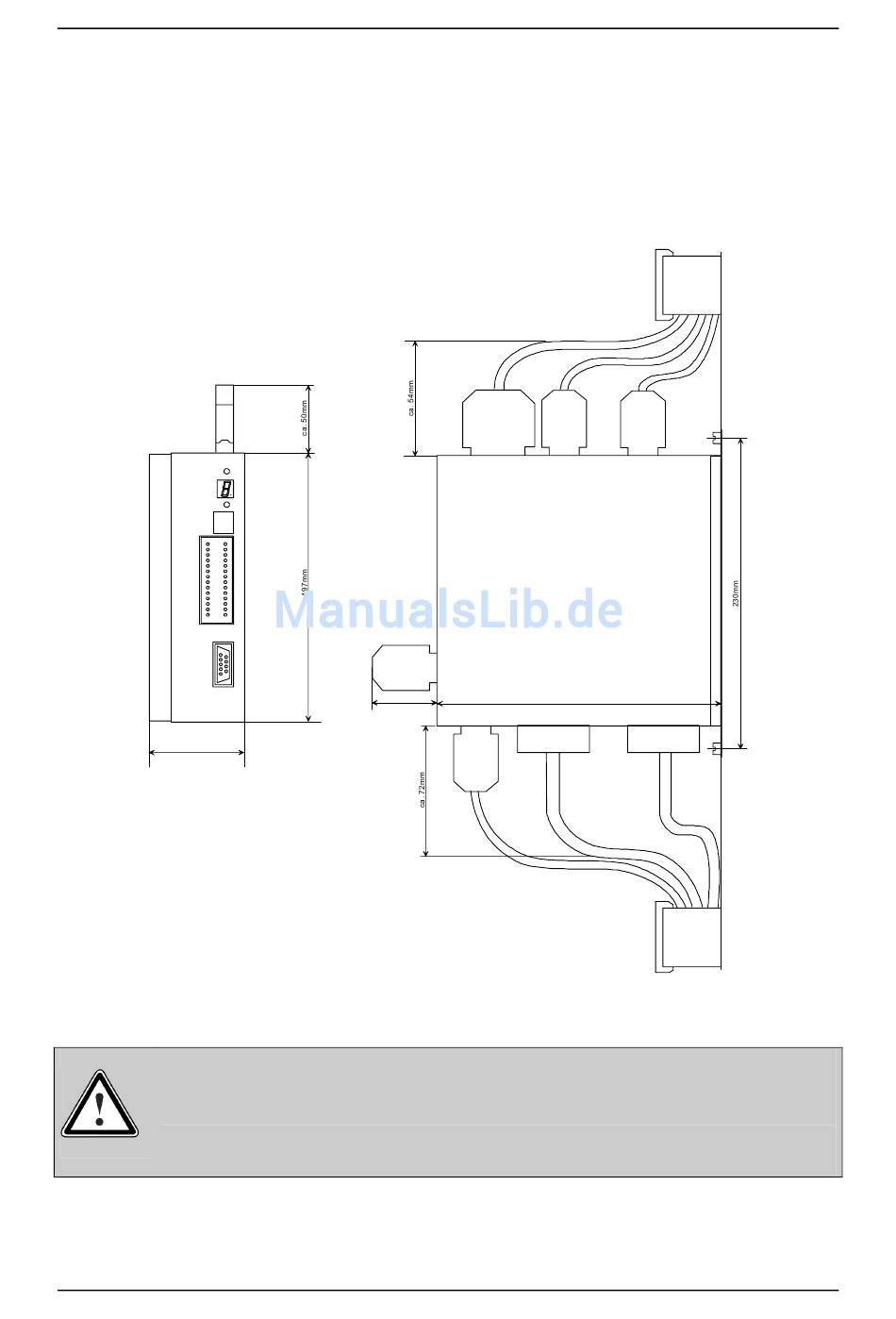

Abbildung 4.4: Abmessungen des ARS
ARS-310/5 und /10
207mm
