FC300-Programmierhandbuch

2. Programmieren

2.1. Die grafische und numerische LCP Bedieneinheit

Am einfachsten lässt sich der Frequenzumrichter über die grafische Bedieneinheit (LCP 102) pro-
grammieren. Bei Verwendung der numerischen Bedieneinheit (LCP 101) benötigen Sie das Pro-
jektierungshandbuch des Frequenzumrichters als Referenz.

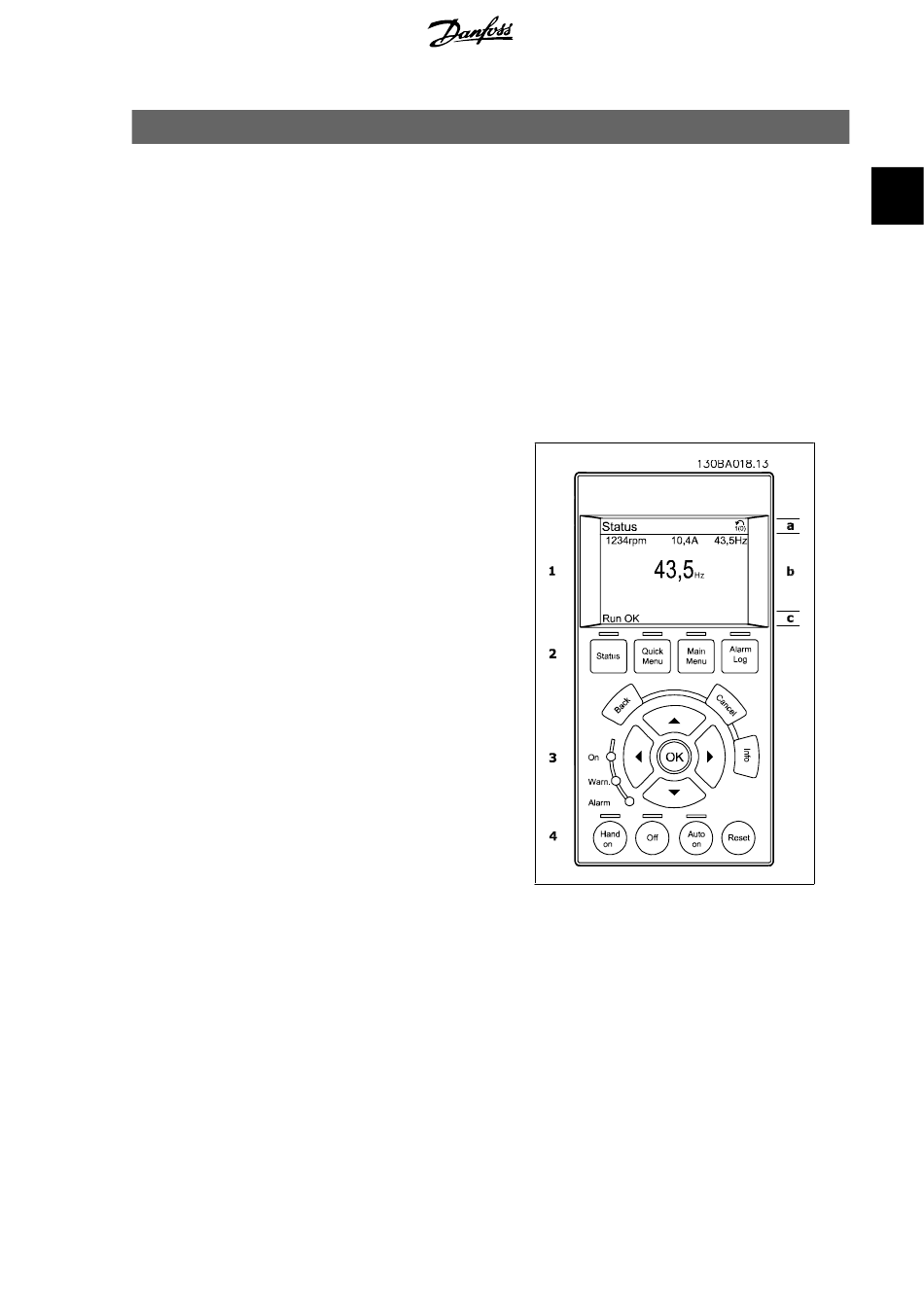

2.1.1. Programmieren an der grafischen LCP-Bedieneinheit

Die folgenden Anweisungen gelten für das grafische LCP (LCP 102):
Die Bedieneinheit ist in vier funktionelle
Gruppen unterteilt:
1.
2.
3.
4.
Alle Datenanzeigen erfolgen auf dem grafi-
schen LCP-Display, das im [Status]-Modus
maximal fünf Betriebsvariablen gleichzeitig
zeigen kann.
Displayzeilen:
a.
b.
Grafikdisplay mit Statuszeilen.
Menütasten mit Anzeige-LEDs – Pa-
rameter ändern und zwischen Dis-
playfunktionen umschalten.
Navigationstasten und Kontroll-An-
zeigen (LEDs).
Bedientasten mit Kontroll-Anzeigen
(LEDs).

Zustandszeile:

Zustandsmeldun-
gen in der Form von Symbolen und
Grafiken.1

Arbeitsbereich:

Je nach Displayan-
zeigeart Anzeigebereich für Betriebs-
variablen oder für Parameternaviga-
tion bzw. -änderung. Durch Drücken
der Taste [Status] kann jeweils eine
extra Zeile hinzugefügt werden.1
®
MG.33.M2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
2. Programmieren
c. Zustandszeile: Zustandsmeldun-
gen in Textform.1
