Lcp Bedieneinheit; Aufbau Des Lcp; Einstellen Von Displaywerten Des Lcp - Danfoss VLT Lift Drive LD 302 Produkthandbuch

Inbetriebnahme
HINWEIS
Falls die Statuszeile im LCP „AUTO FERN FREILAUF"
anzeigt, bedeutet dies, dass das Gerät zwar betriebs-
bereit ist, aber kein Eingangssignal an Klemme 27
anliegt.

5.3 LCP Bedieneinheit

Die Bedieneinheit (LCP) ist die Displayeinheit mit
integriertem Tastenfeld an der Vorderseite des Frequen-
zumrichters und hat mehrere Benutzerfunktionen.
•
Start, Stopp und Regelung der Drehzahl bei
Hand-Steuerung
•
Anzeige von Betriebsdaten, Zustand, Warn- und
Alarmmeldungen
•
Programmierung von Funktionen des Frequen-
zumrichters
•
Quittieren Sie den Frequenzumrichter nach einem
Fehler manuell, wenn automatisches Quittieren
inaktiv ist
HINWEIS
Stellen Sie den Displaykontrast ein, indem Sie auf
▲ ▼
[Status] und [ ]/[ ] drücken.

5.3.1 Aufbau des LCP

Das grafische LCP ist in vier Funktionsbereiche unterteilt
(siehe Abbildung 5.1).
MG34X103
Produkthandbuch

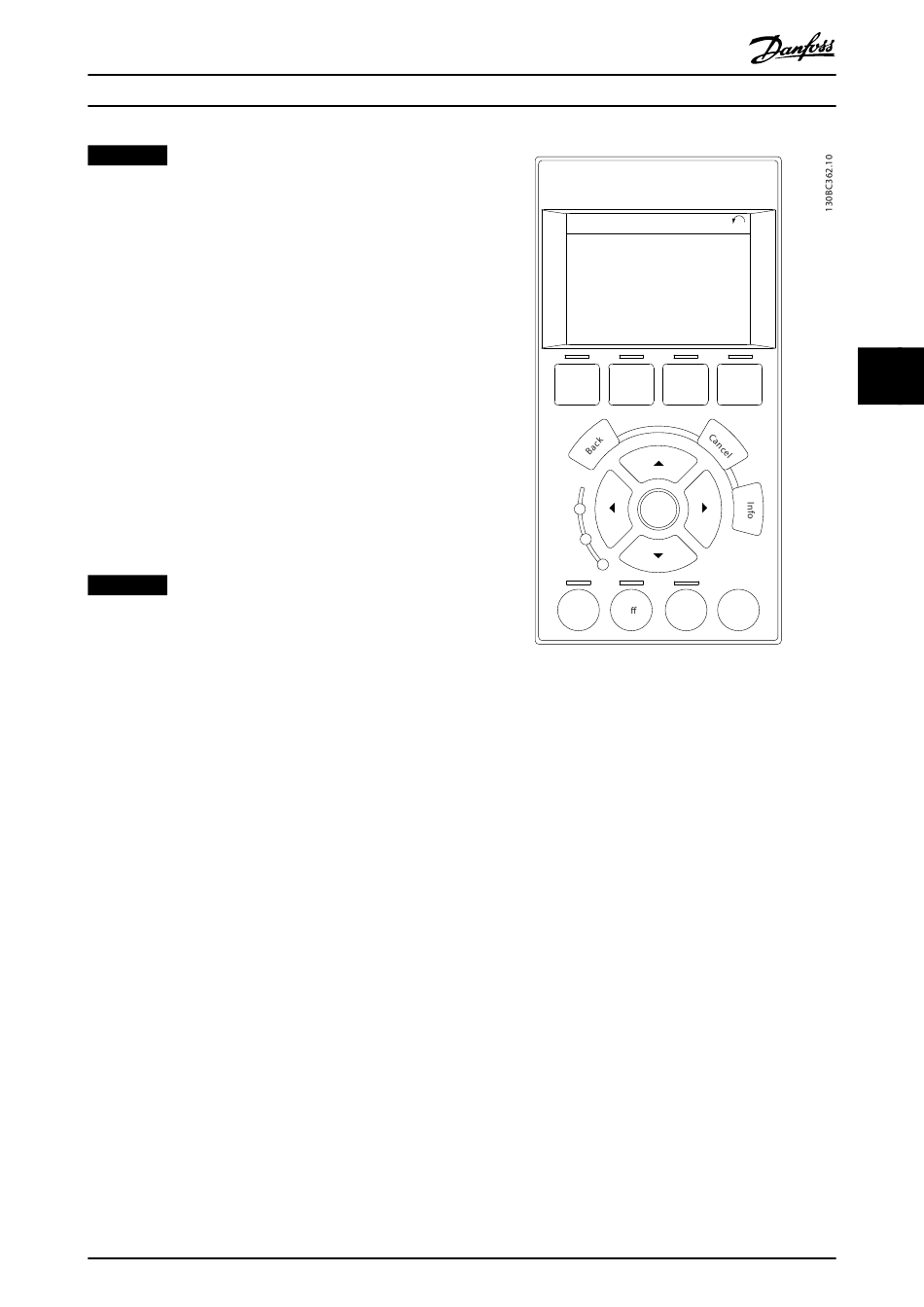

Abbildung 5.1 LCP
a.
b.
c.
d.

5.3.2 Einstellen von Displaywerten des LCP

Der Displaybereich wird aktiviert, wenn der Frequenzum-
richter über folgende Wege mit Strom versorgt wird:
•
•
•
Sie können die am LCP angezeigten Informationen an die
jeweilige Anwendung anpassen.
