Programmieren
2.1.13 Stufenlose Änderung von
numerischen Datenwerten
2 2
Wenn der gewählte Parameter für einen numerischen
Datenwert steht, wählen Sie eine Ziffer mit der Taste [
▶
[ ].

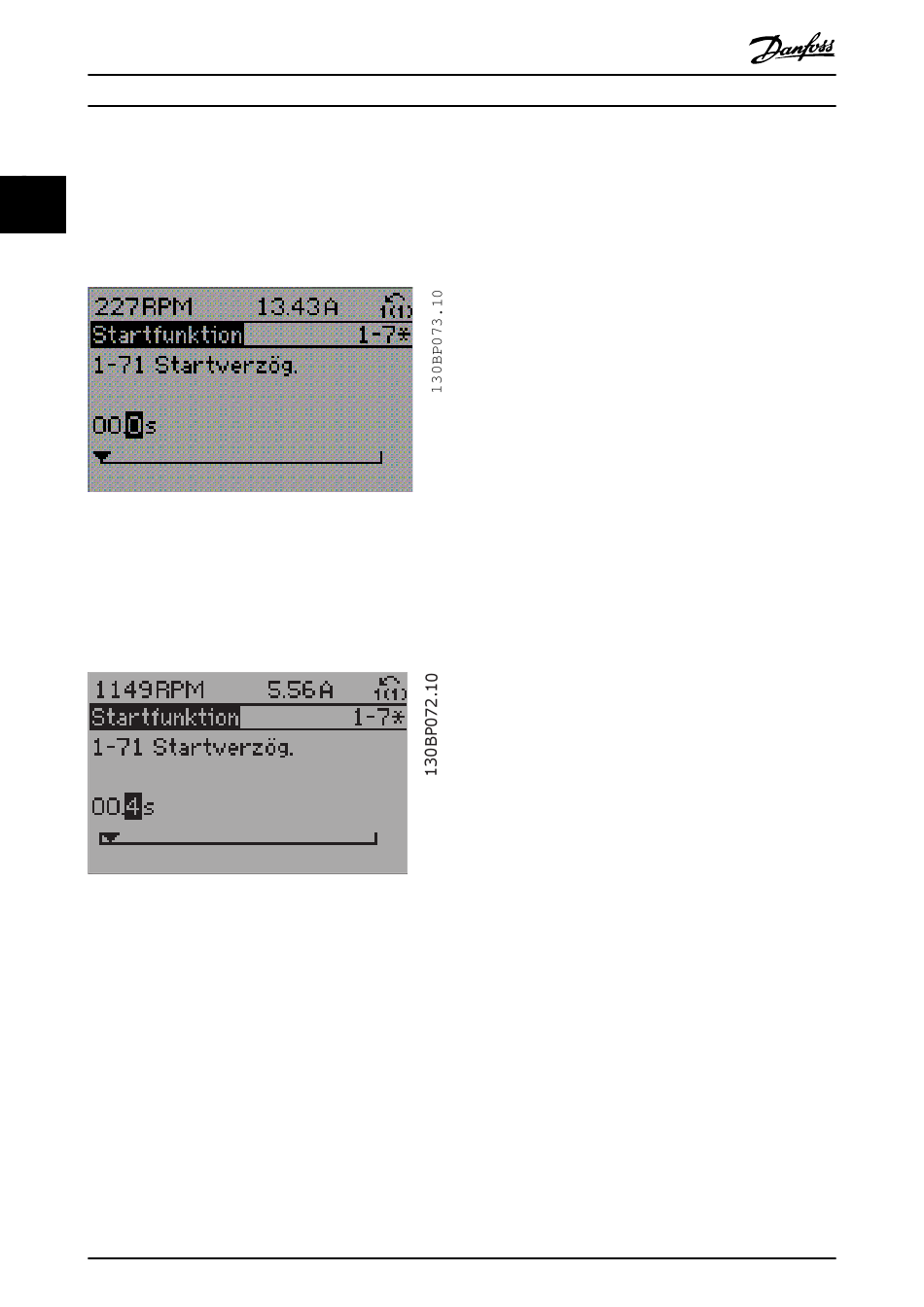

Abbildung 2.19 Auswahl einer Stelle
▲ ▼
Mit [ ] und [
ändern.
Der Cursor zeigt die gewählte Ziffer an. Platzieren Sie den
Cursor auf der zu speichernden Ziffer, und drücken Sie
[OK].
Abbildung 2.20 Speichern
2.1.14 Wert, Schritt für Schritt
Bestimmte Parameter können Schritt für Schritt geändert
werden. Dies gilt für Parameter 1-20 Motornennleistung
[kW], Parameter 1-22 Motornennspannung und
Parameter 1-23 Motornennfrequenz.
Die Parameter werden als Gruppe der numerischen
Datenwerte sowie als unendlich variierende numerische
Datenwerte geändert.
20
] können Sie die markierte Ziffer stufenlos
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
®
VLT AutomationDrive FC 301/302
2.1.15 Anzeigen und Programmieren von
Parameter werden bei der Platzierung in einem FIFO-
◀
Speicher indexiert.
]
Parameter 15-30 Fehlerspeicher: Fehlercode bis
Parameter 15-32 Fehlerspeicher: Zeit enthalten einen
auslesbaren Fehlerspeicher. Wählen Sie einen Parameter
aus, drücken Sie [OK], und verwenden Sie die Navigations-
▲
tasten [
So wird beispielsweise Parameter 3-10 Festsollwert
geändert:
Wählen Sie einen Parameter, drücken Sie [OK], und
verwenden Sie [
blättern. Wenn Sie einen Parameterwert ändern möchten,
wählen Sie den indizierten Wert und drücken Sie [OK].
Ändern Sie den Wert mithilfe der Tasten [
Sie [OK], um die neue Einstellung zu akzeptieren. Drücken
Sie zum Abbrechen [Cancel]. Drücken Sie [Back], um den
Parameter zu verlassen.
2.1.16 Programmierung auf der
Die folgenden Anweisungen beziehen sich auf das
numerische LCP (LCP 101).
Die Bedieneinheit ist in vier Funktionsgruppen unterteilt:
1.
2.
3.
4.
Displayzeile: Statusmeldungen mit der Anzeige von
Symbolen und numerischen Wert
Anzeigeleuchten (LED)
•
•
•
LCP-Tasten
[Menu]
Zur Auswahl eines der folgenden Modi:
•
•
•
indizierten Parametern
▼
] [ ], um im Wertespeicher zu navigieren.
▲ ▼
] [ ], um durch die indizierten Werte zu
numerischen LCP-Bedieneinheit
Numerisches Display.
Menütasten und Anzeigeleuchten - Änderung der
Parameter und Umschalten zwischen Displayfunk-
tionen.
Navigationstasten und Anzeigeleuchten (LEDs)
Bedientasten mit Kontroll-Anzeigen (LEDs).
Grüne LED/Ein: Zeigt an, ob das Steuerteil
eingeschaltet ist.
Gelbe LED/Warn. (Warnung): Zeigt eine Warnung
an.
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
Status
Schnellkonfiguration
Hauptmenü
▲ ▼
] [ ]. Drücken
