Anwendungsbeispiele
6.1.9 Pumpenzuschaltung mit
Führungspumpen-Wechsel

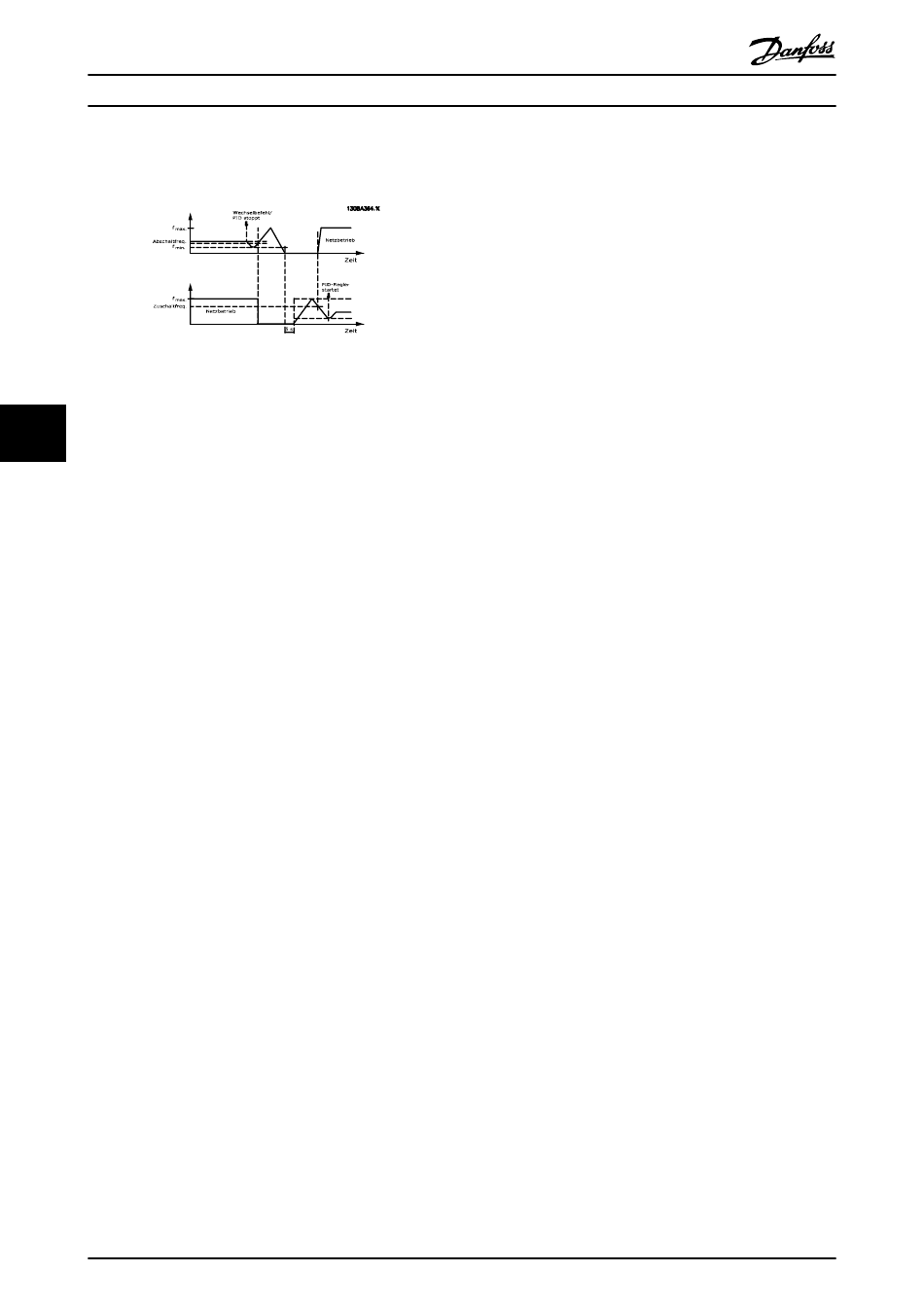

Abbildung 6.8 Pumpenzuschaltung mit Führungspumpen-
Wechsel
6
6
Bei aktiviertem Führungspumpen-Wechsel werden maximal
2 Pumpen geregelt. Bei Wechselbefehl fährt die
Führungspumpe zur Mindestfrequenz (f
fährt nach einer Verzögerung zur maximalen Frequenz
(f
) hoch. Wenn die Drehzahl der Führungspumpe die
max
Abschaltfrequenz erreicht, schaltet die Pumpe mit
konstanter Drehzahl ab. Die Führungspumpe fährt weiter
über Rampe hoch und fährt anschließend über Rampe bis
zum Stopp hinunter, woraufhin die 2 Relais trennen.
Nach einer Zeitverzögerung schaltet sich das Relais für die
Pumpe mit konstanter Drehzahl ein und diese Pumpe wird
zur neuen Führungspumpe. Die neue Führungspumpe
fährt auf die maximale Drehzahl hoch und danach über
Rampe ab zur minimalen Drehzahl hinunter. Bei Erreichen
der Zuschaltfrequenz wird dann die alte Führungspumpe
am Netz als die neue Pumpe mit konstanter Drehzahl
zugeschaltet.
Ist die Führungspumpe über einen programmierten
Zeitraum mit minimaler Frequenz (f
Führungspumpe nur wenig zum System bei, wenn eine
Pumpe mit konstanter Drehzahl läuft. Bei Ablauf des
programmierten Zeitgeberwerts wird die Führungspumpe
abgeschaltet. Damit wird ein Wasserumlaufproblem
vermieden.
176
Projektierungshandbuch
) herunter und
min
) in Betrieb, trägt die
min
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.

6.1.10 Systemstatus und Betrieb

Wenn die Führungspumpe in den Energiesparmodus
schaltet, wird die Funktion am LCP-Bedienteil angezeigt. Es
ist möglich, die Führungspumpe bei Vorliegen einer
Energiesparmodus-Bedingung zu wechseln.
Bei aktiviertem Kaskadenregler wird der Betriebszustand
für jede Pumpe und den Kaskadenregler am LCP-Bedienteil
angezeigt. Angezeigte Informationen sind:
Pumpenstatus, die Anzeige des Status für die
jeder Pumpe zugeordneten Relais. Im Display
werden folgende Pumpen angezeigt:
-
Deaktiviert
-
Off
-
Betrieb im Netz/Motorstarter
Kaskadenstatus, die Anzeige des Status für den
Kaskadenregler. Das Display zeigt die folgenden
Bedingungen an:
-
Kaskadenregler ist deaktiviert
-
Alle Pumpen sind ausgeschaltet
-
Ein Notfall hat zum Stoppen aller
Pumpen geführt
-
Alle Pumpen laufen
-
Pumpen mit konstanter Drehzahl
werden zugeschaltet/abgeschaltet
-
Führungspumpen-Wechsel tritt auf.
Abschaltung bei fehlendem Durchfluss stellt
sicher, dass alle Pumpen mit konstanter Drehzahl
einzeln gestoppt werden, bis der No-Flow-
Zustand nicht mehr zutrifft.
MG16C103
