6. Anwendungsbeispiele
Der Befehl kann ein manueller Wechsel oder ein Wechselereignissignal sein. Bei Wahl des Wechselereignisses findet der Führungspumpen-Wechsel bei
jedem Ereignis statt. Wählbare Optionen sind bei Ablauf eines Wechselzeitgebers, zu einer festgelegten Tageszeit oder wenn die Führungspumpe in den
Energiesparmodus geht. Die Zuschaltung wird von der aktuellen Systemlast bestimmt.
Ein getrennter Parameter begrenzt den Wechsel auf den Punkt, an dem die benötigte Gesamtkapazität > 50 % ist. Die Gesamtpumpenkapazität wird als
Führungspumpe plus Kapazitäten der Pumpen mit konstanter Drehzahl bestimmt.

Bandbreitenverwaltung

In Kaskadenregelsystemen wird der gewünschte Systemdruck zur Vermeidung häufiger Schaltvorgänge der Pumpen mit konstanter Drehzahl in der Regel
eher innerhalb einer Bandbreite statt auf einem festen Niveau gehalten. Die Schaltbandbreite liefert die erforderliche Bandbreite für den Betrieb. Wenn
eine große oder schnelle Änderung im Systemdruck auftritt, umgeht die Übersteuerungsbandbreite die Schaltbandbreite, um ein sofortiges Ansprechen
während einer kurzfristigen Druckänderung zu verhindern. Durch Programmierung des Übersteuerungsbandbreiten-Zeitgebers kann eine Zu- bzw. Ab-
schaltung verhindert werden, bis sich das System stabilisiert hat und die normale Regelung wieder einsetzt.
Bei Aktivierung des Kaskadenreglers wird die Systemdruckhöhe durch Zu- und Abschalten von Pumpen mit konstanter Drehzahl aufrecht erhalten, wenn
der Frequenzumrichter mit einem Alarm abschaltet. Um häufiges Zu- und Abschalten zu verhindern und Druckschwankungen zu minimieren, wird eine
breitere Konstantdrehzahlbandbreite statt der Schaltbandbreite verwendet.
6

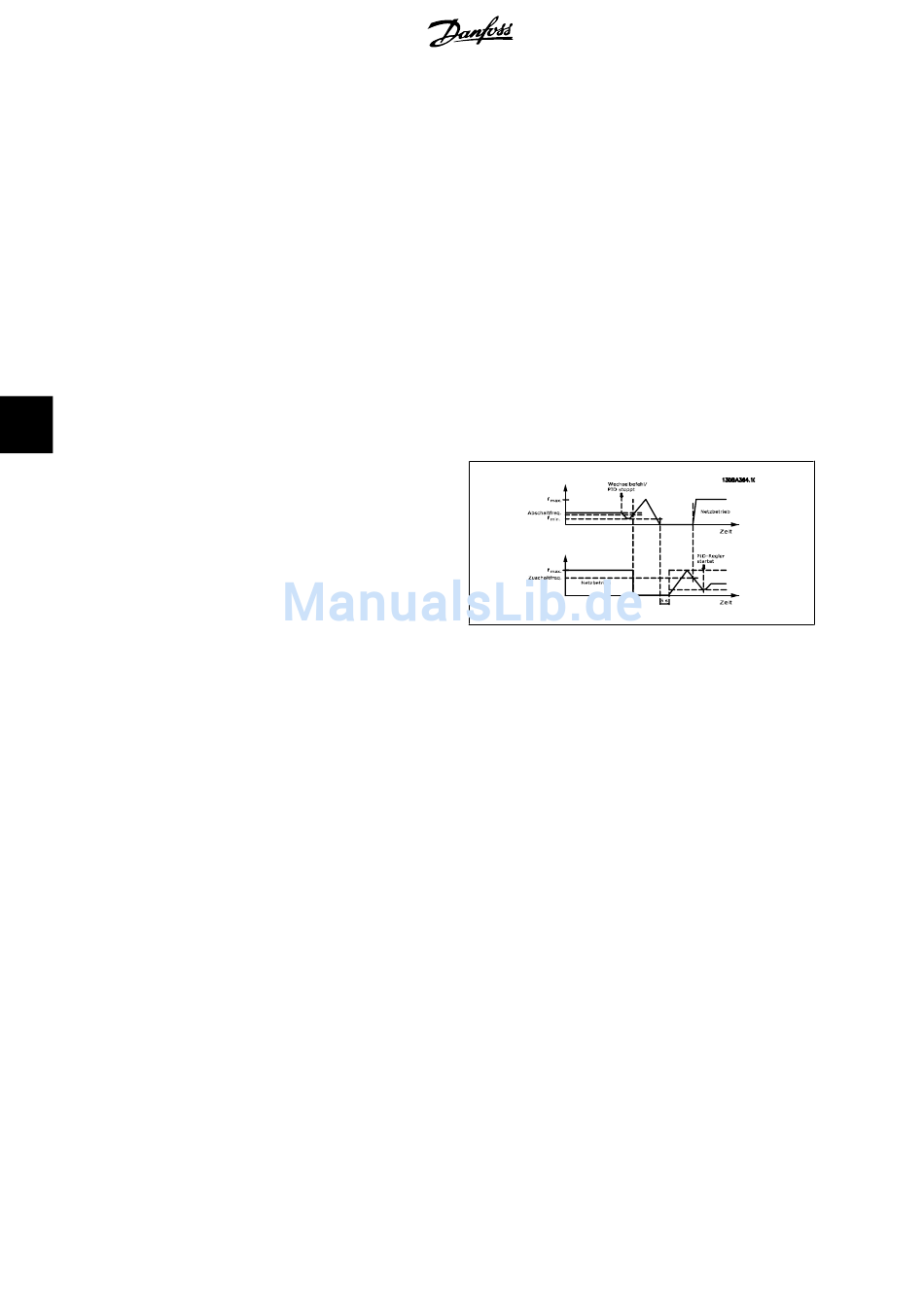

6.1.9. Pumpenzuschaltung mit Führungspumpen-Wechsel
Bei aktiviertem Führungspumpen-Wechsel werden maximal zwei Pumpen
geregelt. Bei Wechselbefehl stoppt der PID und die Führungspumpe fährt
zur Mindestfrequenz (fmin) herunter und fährt nach einer Verzögerung
zur maximalen Frequenz (fmax) hoch. Wenn die Drehzahl der Führungs-
pumpe die Abschaltfrequenz erreicht, schaltet die Pumpe mit konstanter
Drehzahl ab. Die Führungspumpe fährt weiter über Rampe hoch und fährt
anschließend über Rampe bis zum Stopp hinunter, woraufhin die zwei
Relais trennen.
Nach einer Zeitverzögerung schaltet sich das Relais für die Pumpe mit konstanter Drehzahl ein und diese Pumpe wird zur neuen Führungspumpe. Die
neue Führungspumpe fährt auf die maximale Drehzahl hoch und danach über Rampe ab zur minimalen Drehzahl hinunter. Bei Erreichen der Zuschalt-
frequenz wird dann die alte Führungspumpe am Netz als die neue Pumpe mit konstanter Drehzahl zugeschaltet.
Ist die Führungspumpe über einen programmierten Zeitraum mit minimaler Frequenz (fmin) in Betrieb, trägt die Führungspumpe nur wenig zum System
bei, wenn eine Pumpe mit konstanter Drehzahl läuft. Bei Ablauf des programmierten Zeitgeberwerts wird die Führungspumpe abgeschaltet. Damit wird
ein Heißwasserproblem vermieden.

6.1.10. Systemstatus und Betrieb

Wenn die Führungspumpe in den Energiesparmodus schaltet, wird die Funktion am LCP Bedienteil angezeigt. Es ist möglich, die Führungspumpe bei
Vorliegen einer Energiesparmodus-Bedingung zu wechseln.
Bei aktiviertem Kaskadenregler wird der Betriebszustand für jede Pumpe und den Kaskadenregler am LCP Bedienteil angezeigt. Angezeigte Informationen
sind:
• Pumpenzustand, die Anzeige des Zustands für die jeder Pumpe zugeordneten Relais. Das Display zeigt Pumpen, die deaktiviert oder ausge-
schaltet sind, am Frequenzumrichter laufen oder am Netz/Motorstarter laufen.
• Der Kaskadenzustand ist eine Anzeige des Zustands für den Kaskadenregler. Das Display zeigt, ob der Kaskadenregler deaktiviert ist, alle Pumpen
ausgeschaltet sind und ein Notfall alle Pumpen gestoppt hat, dass alle Pumpen laufen, Pumpen mit konstanter Drehzahl zu-/abgeschaltet werden
und dass Führungspumpen-Wechsel stattfindet.
• Abschaltung bei fehlendem Durchfluss stellt sicher, dass alle Pumpen mit konstanter Drehzahl einzeln gestoppt werden, bis der No Flow-Zustand
nicht mehr zutrifft.
120
®
