Timingdiagramm - ECOLAB Versatronic Betriebsanleitung

Konfigurations- Auswahl/
punkt Einstellmöglichkeit
Signal Toleranzband Auswahl aus Analogselektor Auswahl eines Analogsignals, das
x
Signal Toleranzband Auswahl aus Analogselektor Auswahl des Analogsignals, von
w
Fensterbreite
0 bis 99999 (
( 1 ) Die Einheit für die Fensterbreite geht aus dem Parameter „Signal Toleranzband x" in dieser Tabelle hervor.

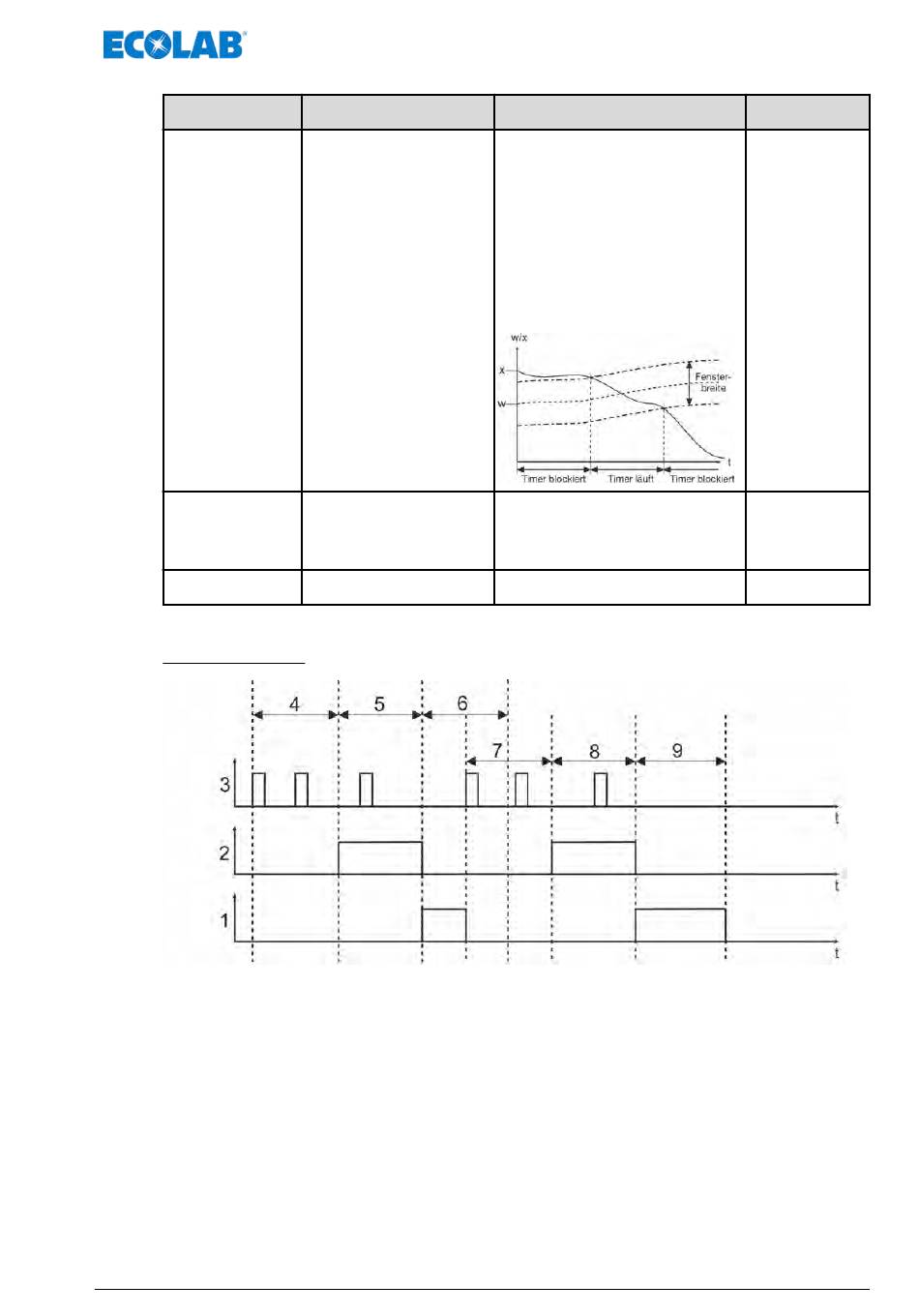

Timingdiagramm

Abb. 88: Timingdiagramm
1 Nachlaufzeit Timer
2 Ausgangssignal
3 Signal Timerstart
4 Vorlaufzeit Timerstart
5 Timerzeit
Erläuterung
hinsichtlich seiner Abweichung vom
„Signal Toleranzband w" überwacht
werden soll
Der Timer läuft nur an bzw. weiter,
wenn der Betrag der Abweichung
nicht größer als die eingestellte
Fensterbreite ist. Wird die
Abweichung größer als die
Fensterbreite, werden laufende Timer
angehalten bzw. der Timerstart für
noch nicht gestartete Timer
verhindert.
welchem das „Signal Toleranzband x"
um nicht mehr als die „Fensterbreite"
abweichen darf, damit der Timer
laufen kann
1 maximaler Betrag der Abweichung
)
|x - w|
6 Nachlaufzeit Timerende
7 Vorlaufzeit Timerstart
8 Timerzeit
9 Nachlaufzeit Timerende
