Elektrischer Anschluss

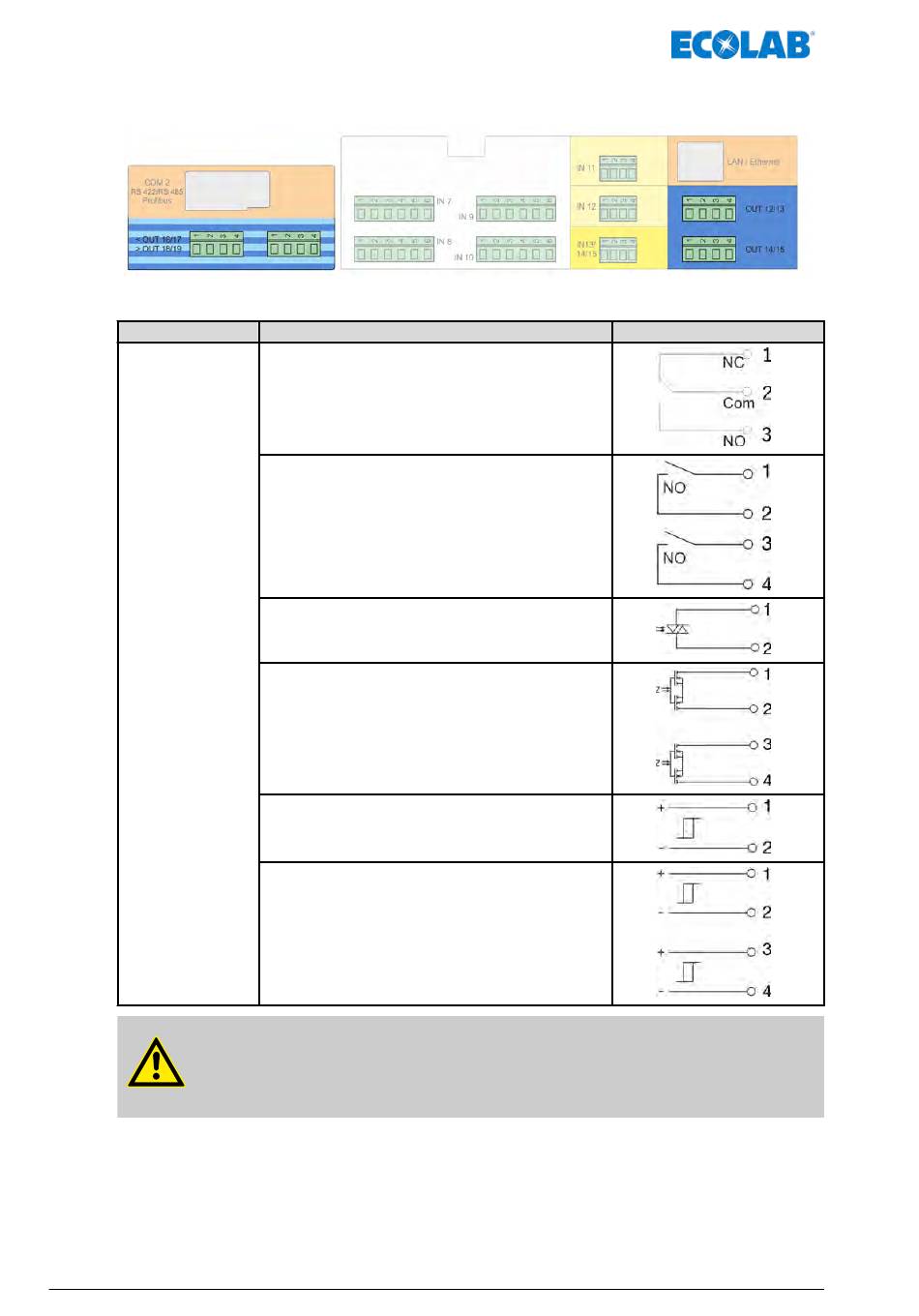

7.7.4 Optionsplatinen Binärausgänge
Steckplatz
OUT 12/13, OUT
14/15,OUT 16/17,
OUT 18/19
WARNUNG!
Eine Kombination von Netzspannungs- und Schutzkleinspannungskreisen
an einer 2-fach-Schließer-Option ist nicht zulässig.
417102269 Rev. 2-08.2020
Option/ Anschlussvariante
Relais
Wechsler
2× Relais Schließer
Halbleiterrelais Triac 230 V/1 A
2× Halbleiterrelais PhotoMOS®50 V/200 mA
Binärausgang 0/22 V
2× Binärausgang 0/12 V
74
Symbol
