Stiftansicht

Mit der Schaltfläche „Kanal-Weiterschaltung" (siehe Abb. 46 (2)) werden die einzelnen
Messungen der jeweiligen Gruppe hervorgehoben.

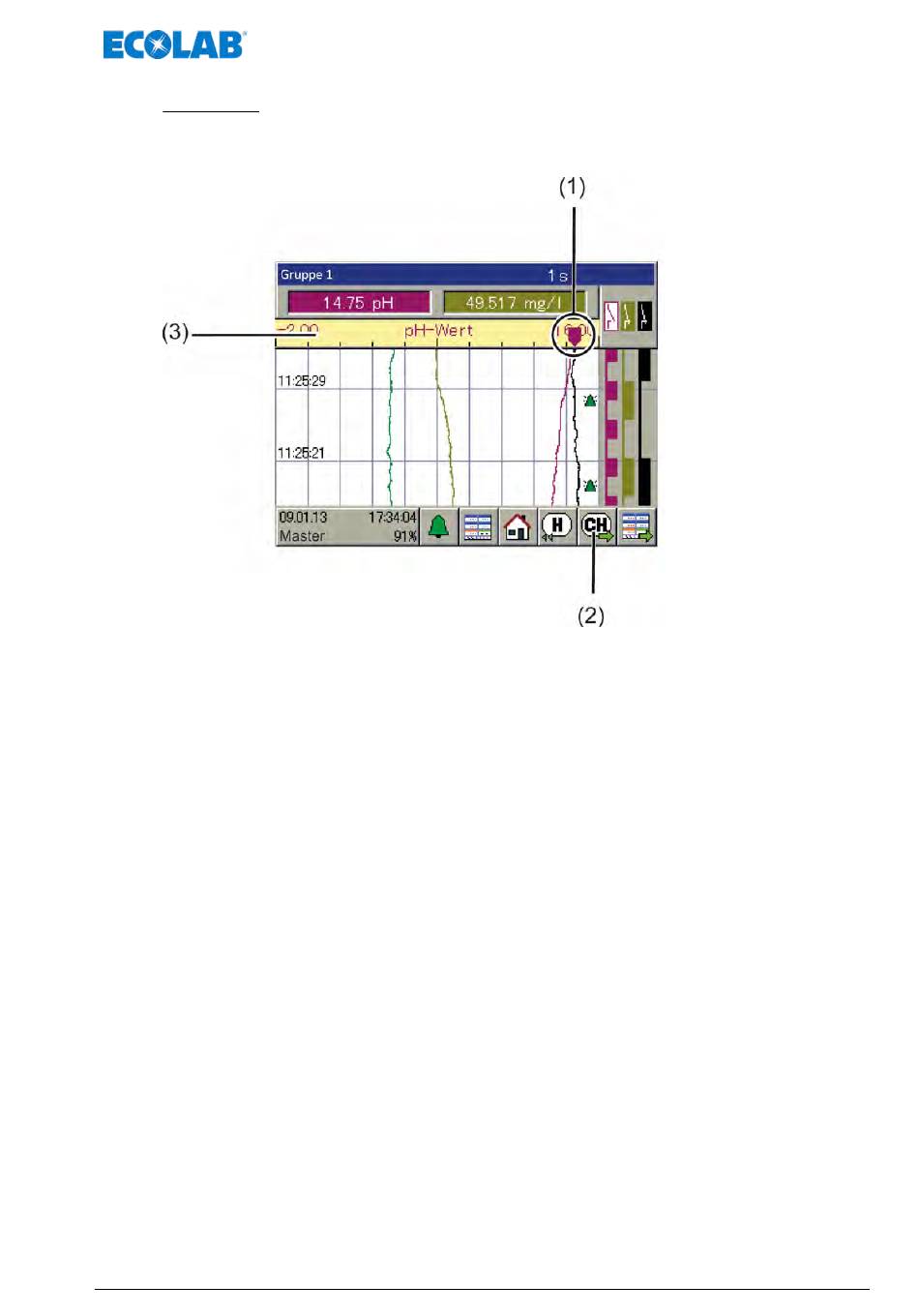

Abb. 46: Stiftansicht
(1) Schreiberstift
Die Position auf der Skala entspricht dem aktuellen
Messwert des Kanals.
(2) Schaltfläche „Kanal-Weiterschaltung" zum
Durchblättern der Stiftansichten (grafische
Darstellungen einer Skala mit Schreiberstift) für die
einzelnen Kanäle 1 bis 4
(3) Skala
Anfang und Ende der Skala entsprechen dem
„Anzeigebereich" in der Konfiguration der Quelle des
Analogwertes (z. B. Analogeingang oder
Mathematikformel).
